4.1.3 Конструкция кондуктометра ипп-30

Конструктивно кондуктометр состоит из ПИ и ПРП, соединяемых между собой пятижильным кабелем. ПИ проточного исполнения (рисунок 4.1.3.1) состоит из корпуса 1, внутри которого с помощью изоляционных втулок 2 и 3 закреплен электрод 4 с терморезистором 5.

К нижней части корпуса 1 привинчен стакан 6, служащий вторым электродом и предназначенный для протока анализируемой среды через входной 7 и выходной 8 штуцеры. Герметизация корпуса и изоляционных втулок осуществляется с помощью резиновых прокладок 9. ПП состоит из электрода 4 и стакана 6.

К верхней части корпуса 1 приварен фланец 10.

Блок измерения УЭП 11 и блок термопоправки 12 расположены в коробке 15 из коррозионностойкого и ударопрочного полипропилена. Коробка прикреплена к фланцу 10 четырьмя винтами 16. Разъем 14 служит для подсоединения кабеля, соединяющего ПИ и ПРП. Герметизация коробки осуществляется с помощью крышки 13 с резиновой прокладкой, между коробкой и разъемом установлена резиновая прокладка, а со стороны пайки проводов разъем залит герметиком.

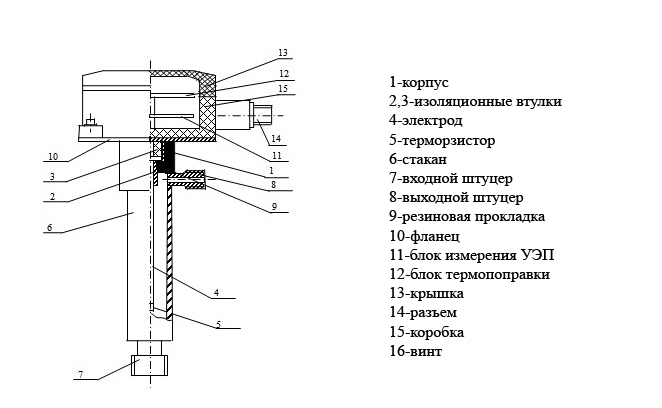

Рисунок 4.1.3.1- ПИ проточного исполнения

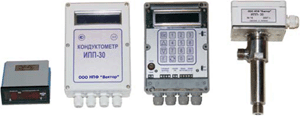

Рисунок 4.1.3.2 Кондуктометр ИПП-30

4.2 Блок гальванического распределения тока

4.2.1 Назначение блока гальванического распределения тока

Блок предназначен для гальванической развязки и формирования шести идентичных выходных сигналов из входного токового сигнала.

Блоки выдерживают без повреждений отключение нагрузки по любому из выходных сигналов. При этом отключение нагрузки (или короткое замыкание) любого выхода блока не влияет на работу остальных выходов.

Программно-технические средства диагностики блоков обеспечивают контроль основных элементов, основных функций и параметров блоков.

Средняя наработка до отказа 125 000 ч, не менее.

Средний срок службы 15 лет, не менее.

Средний срок сохраняемости блоков в условиях хранения, указан­ных в разделе 6, без переконсервации 3 года, не менее.

4.2.2 Мх бгрт

Основная погрешность преобразования ₀ по каждому выходному сигналу не более ±0,2 %.

Дополнительные погрешности:

1. _д1 – от влияния напряжения переменного тока частоты питающей сети равного10 В (амплитудное значение). _д1 = 0,5 ₀.

2. _д2 - от влияния напряжения постоянного тока , равного 100 В, или переменного 100 В (среднее квадратическое значение). _д2 = 0,5 ₀.

3. g_д3 – от изменения каждого из напряжений питания относительно номинального на ±5 %. _д3 = 0,5 ₀.

4. g_д4 – от изменения температуры окружающего воздуха от 5 до 55 °С

_д4 = 0,5 ₀ на каждые 10 °С относительно 25 °С.

5. g_д5 – от влияния влажности окружающего воздуха (верхнее значение 98 % при температуре плюс 25 °С) _д5 = 0,5 ₀

Встроенное устройство отображения обеспечивает измерение следующих параметров:

1. входного тока (мА) в диапазоне 0-5 мА (4 - 20 мА);

2. входного напряжения (мВ) в диапазоне 0 - 1 000 мВ (200 - 1 000 мВ);

3. выходного тока (мА) в диапазоне 0-5 мА (4 - 20 мА).

Предел допускаемой приведенной основной погрешности устройства отображения ±0,2 %, не более.

Амплитудное значение пульсации выходных сигналов, измеренное на максимальной нагрузке, указанной в таблице 4, на каждом выходе блока ±5 мВ, не более.
