1.2.1 Разновидности кондуктометров

• Кондуктометр AP-2 (рисунок 1.2.1) - усовершенствованный прибор для измерения электропроводности воды. Кондуктометр AquaPro-2 отличается от других приборов своими небольшими размерами, при этом обладая хорошими характеристиками и дополнительными функциями.

Область применения:

- измерение электропроводности водопроводной воды, воды в скважинах;

- проверка эффективности работы бытовых очистительных систем, измерение концентрации питательных растворов.

Особенности:

- измерение электропроводности и температуры;

- автоматическая компенсация температуры;

- водонепроницаемый корпус;

- цифровая калибровка нажатием кнопки;

- функция автовыключения для экономии элементов питания;

- кнопка удержания результата;

- защитный колпачок и элементы питания в комплекте.

Характеристики:

- диапазон измерения: 0-9999 мкСМ/см, 0-80°C, 32-176 °F;

- разрешение: 0-1 °C/F;

- погрешность: +/- 2%;

- цифровая калибровка;

- водонепроницаемое исполнение;

- источники питания: 1 x 3В;

- размеры: 15 x 2,8 x 1,3 см;

- вес 42,5 грамм.

Рисунок 1.2.1- Кондуктометр AP-2

• Лабораторный кондуктометр DDS-17

Лабораторный кондуктометр DDS-17 (рисунок 1.2.2) с широким диапазоном измерений.

Характеристики кондуктометра:

- диапазон измерения электропроводности 0-199900 мкСм/см;

- цена деления 1 мкСм/см;

- погрешность, не более ±1,5% полной шкалы;

- питание: 220В 50Гц;

- калибровка по 3-м точкам;

- электрод в комплекте;

- размеры 240 x 158 x 100 мм;

- вес 950 г.

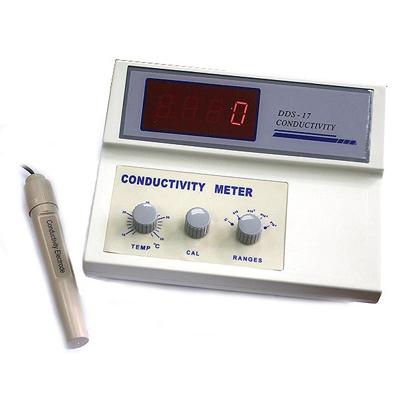

Рисунок 1.2.2- Лабораторный кондуктометр DDS-17

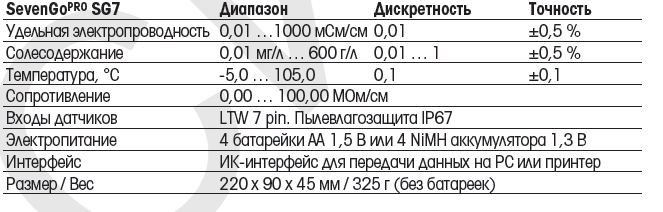

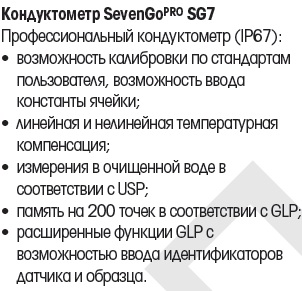

• Кондуктометр Mettler Toledo SevenGo PRO SG7

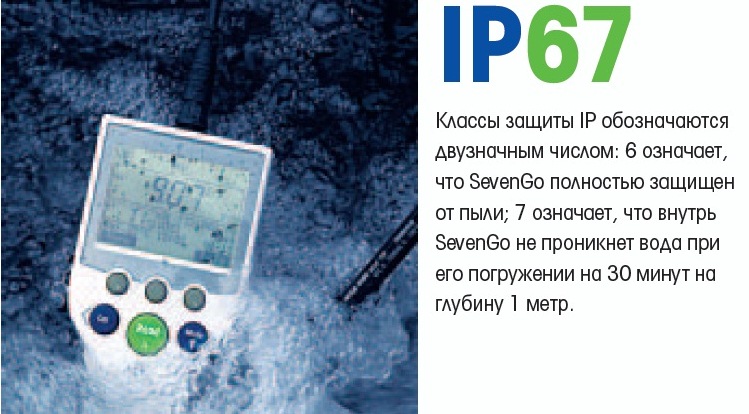

Рисунок 1.2.4 SevenGo SG3и PRO SG7

2. Разработка структурной схемы измерительного канала электропроводности воды

В качестве первичного преобразователя был выбран Кондуктометр ИПП-30

На основе этого разработаем структурную схему измерительного канала из элементов представленных выше с указанием связей между ними.

Диапазон измерения χ= 0-1000мкСм/см

Выходной сигнал преобразователя I=4 - 20мА

Кондуктометр ИПП-30

БГРТ

М-64

СМ-2М

РМОТ

х I I N_x D_x

Рисунок 2.1- Структурная схема измерительного канала электропроводности

воды

Кондуктометр ИПП-30-первичный преобразователь

БГРТ- блок гальванического распределения токового сигнала

М-64- комплекс связи с объектом

СМ-2М- комплекс вычислительный

РМОТ- рабочее место оператора-технолога

3 Разработка математической модели измерительного канала электропроводности воды

Математическую модель ИК построим на основе моделей его структурных элементов.

Цепочка преобразования сигнала измерительного канала:

x → I → I → N_x → D_x

где х- удельная электрическая проводимость;

I – ток, выходная величина из ПП кондуктометра ИПП-30;

I – ток, преобразованный БГРТ;

N_x – результат, полученный комплексом связи с объектом;

D_x – данные, полученные вычислительным комплексом.

• Статическая характеристика кондуктометра ИПП-30 дана имеет вид:

(3.1)

где I- выходной ток прибора, мА;
