Тестирование скс Необходимость тестирования скс
Любая серьезная и перспективная структурированная кабельная система (СКС) на этапе подготовки к эксплуатации должна быть протестирована специальным оборудованием для выявления тех или иных дефектов и на соответствие заданным характеристикам, определяющихся заранее.
Тестирование СКС - это завершающий этап строительства кабельных систем, без которого объект просто не будет принят в эксплуатацию. На этапе сертификации сети проверяется качественное функционирование всех приложений и подтверждается общая работоспособность системы. Тестирование СКС также включает в себя устранение обнаруженных недостатков, внесение необходимых корректировок и тщательное изучение работы системы во всех режимах эксплуатации. Только проведение полного тестирования всей системы может дать реальную гарантию, что каждый кабель и элемент СКС прослужит весь срок предстоящей эксплуатации. А срок этот сравним со сроком жизни самого здания, так как СКС является его информационным фундаментом.
Кроме того испытание в реальных условиях может выявить влияние на функционирование СКС помех от офисного оборудования и наводок от силовых кабелей, которые нередко проходят по тем же каналам, что и информационные коммутации.
Стандарт тестирования скс
В октябре 1995 г. был принят документ по тестированию проводки UTP - TSB-67 (Telecommunications Systems Bulletin). TSB-67 содержит спецификации тестов и их результатов, а также базовые электрические спецификации для тестового оборудования. Все тестовое оборудование, соответствующее спецификациям TSB-67, должно отвечать одному из стандартов (уровней) точности - Level I, Level II, Level IIE, Level III и Level IV . Для каждого уровня точности эти стандарты определяют случайные шумы, остаточные перекрестные помехи, баланс выходного сигнала, ослабление синфазного сигнала, динамическую точность, точность определения длины и потери на отражении.
Так же существуют TSB-95 принятый в 1998 который дополняет перечень параметров, необходимых для сертификации каналов категории 5 с целью обеспечения работы протокола Gigabit Ethernet 1000 Base-T. TSB-95 не предусматривает более жестких требований по существующим параметрам — карта соединений, длина, затухание, наводки двунаправленной передачи NEXT, а дополняет данный перечень новыми. Для того, чтобы гарантировать работу протокола Gigabit Ethernet 1000 Base-T, требуется повторная сертификация существующих каналов категории 5 с помощью полевых тестеров, имеющих класс LeveI IIE, требования к которым также включены в TSB-95.
Basic link и basic channel

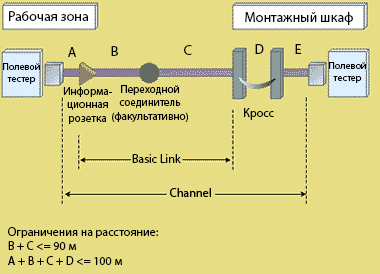

Для тестирования группа стандартизации EIA/TIA выбрала две кабельные конфигурации. Конфигурация Basic Link включает 90 метров кабеля UTP, соединяющего стенную розетку с первым оконечным разъемом в монтажном шкафу. Для тестирования линии такого типа к каждому концу проверяемой линии подключается двухметровый шнур. Один конец вставляется в стенную розетку, а другой - в кроссовое оборудование монтажного шкафа.
Вторая конфигурация, Channel, представляет собой реальный маршрут передачи данных от устройства в рабочей зоне до коммуникационного оборудования в монтажном шкафу. Шнур соединяет тестирующее устройство со стенной розеткой, а 90-метровый кабель UTP связывает это устройство с оконечным оборудованием в телекоммуникационном монтажном шкафу. Общая протяженность шнуров в рабочей зоне и комнате связи не может превышать 10 метров.
Конфигурация Basic Link была разработана для оценки части маршрута передачи данных, за который обычно отвечает инсталлирующая кабель организация. Подрядчик прокладывает, как правило, только кабель между рабочей зоной и оконечной точкой в монтажном шкафу. Сетевое оборудование и связующие кабели чаще всего инсталлирует сам клиент. Чтобы выполнить свои обязательства, подрядчику необходим стандарт, и таким стандартом стала спецификация для Basic Link.
