27)Схемы установок ионитового обессоливания
. 1. Технологические схемы ионитового обессоливания воды.
а – одноступенчатая; б – двухступенчатая ;
в – трехступенчатая;
1, 8 – подача исходной и отвод обессоленной воды;
2 – водород - катионитовые фильтры;3 – дегазатор;
4 – промежуточный резервуар; 5 – насос; 6 – анионитовые фильтры; 7 – буферный натрий- катионитовый фильтр; 9 – водород-катионитовые фильтры ιι ступени; 10 – анионитовые фильтры ιι ступени (с сильноосновным анионитом); 11 – водород-катионитовые фильтры ιιι ступени; 12 – анионитовые фильтры ιιι ступени.
Принцип дйствия:а)одноступенчатая установка : Последовательное фильтрование воды через Н-катионитовый, а затем НСО3, ОН, или СО3 анионитовый фильтр.
На обессоливающую установку поступает осветвленная вода с содержанием взвешанных веществ не более 20мг/л, солесодержание до 30 г/л, сульфаты и хлориды до 5 мг/л.
Первая группа фильтров учтановки работает так же как Н-катионитовые фильтры, с разницей в том, что при полном ионитовом обессловании Н-катионитовые фильтры должны задерживать не только Ca, Mg, но и катионы Na и других растворенных веществ
Из за необходимости задержки натрия в схемахполного обессоливания воды, рабочий цикл на Н-катионитовых фильтрах короче, чем на Н-кат фильтрах водоумягчительной установки, следовательно рабчая обменная способность при полном обессоливании ниже
При пропуске воды через 2ю гурппу фильтров, происходит обмен анионитов сильных кислот SO4, Cl на ионы OH CO2 HCO, в зависимости от того каким реагентом регенерируется анионит
Б)двухступенчатая установка: Если нужно удалить из исходной воды кремниевую кислоту, схема усложнятеся еще одной группой анионитовых фильтров, которая загружена сильноосновным анионитом.
Н-катионитовые фильтры первой ступени отключают на регенерацию по проскоку ионов кальция и магния, второй ступени-по проскоку ионов натрия, анионитоыве фильтры первой ступени задерживают анионы сильных кислот, второй ступени-кремниевую кислоту и недесорбированный в дегазаторе оксид.Барьерные фильтры снижают расход воды на отмывку анионитовых фильтров второй ступени.
В)Трехступенчатая установка
Вместо барьерного фильтра применяют ифльтр со смешанной загрузкой катионита и анионита или Н-катионитовый фильтры третьей ступени и за ними анионитовые фильтры третьей ступени с сильноосновным анионитом. Третью ступень Н-катионитовых фильтров принимают для извлечения из воды небольших количеств натрия, попадающего в нее при плохой отмывке сильноосновного анионита, третья ступень анионироавния предусматривается для удалния из воды продуктов растворения и разрушения катионитов и для повышения степени использования анионита на фильтрах второй ступени
28)Экономия реагентов при н-он ионировании
Для экономии щелочи на реегнерацию анионитовых фильтров при 2х ступенчатой схеме:
-анионитовые фильтры 1 ступени регенерируются раствором повторно использемым после регенерации раствора 2 ступени.ю то есть раствором едкого натра
-объем анионита в фильтрах должен быть рассчитан так, чтоб фильтры 1 и 2 ступени можно было отключить на регенерацию одновременно
Из опыта эксплуатации рабораторных исследований установлена, что регенерацию анионитовых фильтров едким натром, расход его уменьшается при 2х ступенчатой регенерации на 50-60%. если едкий натрий пропускается через анионитовые фильтры в виде 2% раствора,а оставшиеся 40-50% в виде 0,2% раствора
Подогрев регенерационного раствора повышает обменную способность анионита
Если при обессоливании не нужно удалять кремниевую кислоту, регенерация производится содой или бикарбонатом натрия

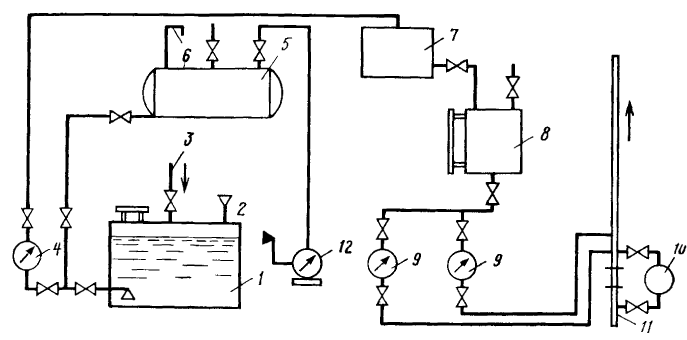

Схема едконатрового хозяйства:
1-бак для растворения твердого гидроксида натрия и приема его раствора 2-воронка для слива раствора гидроксида натрия из контейнера 3-подвод воды 4-насос 5-цистерна концентрированного раствора гидроксида натрия 6-сифон для заполнения цистерны 7-расходный бак 8-мерник 9-насос-дозатор 10-расходомер 11-трубопровод с водой в котором образуется раствор гидроксида натрия заданной концентрации 12-вакуум-насос
