18)Фсд при глубоком умягчении

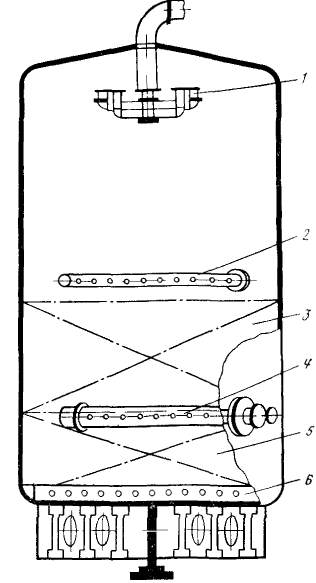

ФСД-фильтр смешанного действия

1-водораспределитель 2-распределительное устройство для щелочи 3,5-слой анионита и катионита 6-дренаж 4-промежуточный коллектор

Сущность работы:

Иониты подбираются так, чтоб во влажном состоянии насыщенная масса анионита была меньше, чем катионита

На дне ФСД расположена система для подачи сжатого воздуха для пеермешивания ионитов после регенерации.Зерно катионита должно быть крепнее,чем анионитовое для того чтоб при взрыхлении и последующего снижении подачи воды катионит не осаждается вниз, а сверху располагается анионит

Высота слоя загрузки 0,6м, скорость фильтра 40-50 и/ч

Общая продолжительност регенерации=4,5часов

22) Дегазатор с насадкой колец Рашига

1.вентилятор; 2-насадка из керамических

колец Рашига; 3-газоотводный патрубок;

5,10-ввод исходной и отвод дегазированной воды; 7-оросительные патрубки; 4-удаление воздуха; 9-поддон; 8-дырчатое днище; 6-водораспределительная воронка

Принцип действия: В поддон вентилятором подается воздух. Вода поступает в верхнюю часть дегазатора и равномерно распределяется по сечению плитой, имеющей 48 патрубков для слива воды в насадку с колпаками для выхода воздуха. Вода из поддонного пространства отводится через гидравлический затвор, высота которого h=1,2 Н (где Н — максимальный напор, развиваемый вентилятором, Па).После пленочного дегазатора с кольцами Рашига и подачей воздуха вентилятором содержание диоксида углерода в воде составляет не более 3...5 мг/л.

Самым совершенным типом дегазатора для глубокого удаления из воды углекислоты считается пленочный дегазатор, загруженный кольцами Рашига. Он обеспечивает наиболее устойчивый эффект дегазации, долговечен, требует меньшей площади и высоты, а также меньшего расхода воздуха.

Наиболее целесообразно применять эти дегазаторы на крупных установках и при большом содержании свободной углекислоты.

После пленочного дегазатора с кольцами Рашига и подачей воздуха вентилятором содержание диоксида углерода в воде составляет не более 3….5 мг\л. При удалении сероводорода этим методом воду следует подкислять до рН=5 с последующим подщелачиванием ее до необходимого значения рН.

Для удаления свободной углекислоты из воды при процессе обезжелезивания так же целесообразно использовать дегазаторы, загруженные кольцами Рашига.

Кольца Рашига – полые цилиндры с равными высотой и наружным диаметром. Промышленностью выпускаются керамические кольца Рашига размерами 25*25; 35*35; 50*50 мм и больших размеров.

Для уменьшения высоты дегазатора применяют кольца более мелкого размера т.к. единица объема насадки таких колец имеет большую поверхность.

Для загрузки дегазатора можно применять кольца размером 25*25*3 мм т.к. общее сопротивление насадки из таких колец не превосходит величины напора, развиваемого вентиляторами.

Площадь поперечного сечения дегазатора, загруженного кольцами Рашига , следует принимать исходя из удельной нагрузки 60 м³\м² час, удельный расход воздуха в этом случае, должен приниматься равным 15м³\м³.

Необходимую поверхность насадки (из колец Рашига) находят по формуле

F = ;
