4.4 Механика ярусов
Зависимость конструктивных элементов яруса от характеристик рыбы.
С помощью ярусов вылавливаются наиболее крупные рыбы без ущерба для молоди. Невысокие суточные уловы компенсируются высокой ценностью рыбы, а сами орудия лова дешевле большинства других рыболовных орудий. В условиях современного рыболовства особое значение имеют возможности использования ярусов в районах с большими глубинами, за пределами рыболовных зон, а также малая энергоемкость ярусного лова.
В теоретической модели процесса лова В. И. Ионаса полагается, что число рыб dn, попавших за время dt на свободные крючки с приманкой, можно выразить следующей зависимостью
dn = .r2vPndt, (4.25)
где а — вероятность привлечения рыбы на крючок; — число рыб в единице объема; r — радиус привлечения рыбы; vP — скорость движения рыбы; п — число свободных крючков. В свою очередь
n = n0-n, (4.26)
где n0 —• общее число наживленных крючков; п — число крючков, на которые попалась рыба за^время t; — коэффициент, характеризующий число крючков,выведенных из работы пойманной рыбой (1<n
Тогда
откуда после разделения переменных и интегрирования получим
(4.27)
Из выражения (4.27) видна зависимость улова п от общего числа крючков п0 (т. е. длины яруса), расстояния между ними (что учтено величиной ,), привлекающих свойств приманки (величины r), концентрации рыбы р и скорости ее движения vp -.
Улов максимален при = 1, т. е. когда запутывание поводцов-исключено. Для этого расстояние между ними должно быть не менее двойной их длины. При > 1 улов резко снижается.
Привлекающие свойства приманки и соответствующее расстояние г зависят от вида насадки. Здесь имеет место примерно та же картина, что и для удеб-ного лова. По результатам специального эксперимента по определению промысловой эффективности насадок при удебном лове губана, выполненного японским исследователем М. Ogura, получены данные, приведенные ниже.
Вид насадки |
Коэффициент уловистости * |
Живая насадка (морской кольчатый червь) |
0,32 |
Свежая насадка (полоски, нарезанные из свежей каракатицы) |
0,23 |
Искусственная насадка (из винила в виде морского кольчатого червя) |
0,15 |
Пастообразная насадка (крилевая паста на рыбном бульоне) |
0,16 |
* Под коэффициентом уловистости понимается отношение числа пойманных рыб к числу поклевок. |
Форма яруса и положение крючков

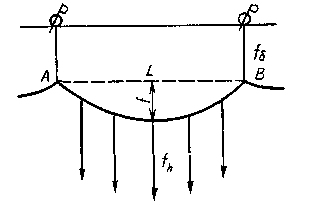

Рис.
4.20.
Схема к расчету формы секции яруса
и положения крючков.
В процессе лова хребтина каждой секции яруса находится под действием распределенных сил собственного веса и сил сопротивления воды, а также сосредоточенных сил веса поводцов, крючков и улова. Пренебрегая силами сопротивления воды, форму секции можно рассматривать как цепную линию, что позволяет определить положение центрального и остальных крючков. Из рис. 4.20 видно, что глубина расположения центрального крючка Н есть
H = fб + f+fп. . (4.28)
где fб — длина буйрепа; f – стрела провеса хребтины; fп – длина поводца.
При постановке секции яруса длиной s величину Н можно в некоторых пределах регулировать в зависимости от устанавливаемой величины расстояния между буями А В = L. Хорда L будет зависеть от скорости судна при выметке яруса vc и времени выметки одной секции t, т. е. L = vct. Далее по величине L/s определяют соответствующую величину f и затем H. Аналогичным образом нетрудно определить и глубину установки остальных крючков. Для практических целей удобно заранее составить таблицу, с помощью которой следует выбирать надлежащий режим выметки яруса, обеспечивающий расположение крючков, требуемое по условиям лова.
Усилия пойманной рыбы. В соответствии с выражением (1.15) статическое усилие рыбы
(4.29)
где Р — вес рыбы; L — длина рыбы.
Величина
k
по данным
опытов R.
Steinberg
(для окуня) может быть представлена
в виде
,
а по данным
опытов Н. К- Пятерикина (для сельди)
в
виде
.
Отсюда видно,
что величина усилия R
не превышает
веса рыбы Р.
Усилие в хребтине. При попадании на крючок одной рыбы натяжение хребтины Т будет наибольшим, когда усилие рыбы R приложено в ее середине, перпендикулярно к одной из ее ветвей. Величину Т можно представить как
(4.30)
где s — длина хребтины; f — стрела провеса хребтины.
Под действием весовой нагрузки концы секции яруса могут сближаться, в связи с чем усилие в хребтине уменьшается.
Определение прочных размеров крючков и поводцов
Крючки яруса под нагрузкой работают на изгиб. Разрушающую (разгибающую) нагрузку Rp можно представить как
RP=nl2, (4.31)
где п — коэффициент, величина которого зависит от типа и материала крючка; l – характерный линейный размер крючка.
Величину п определяют при испытании крючков на разрывной машине. За l можно принять радиус изгиба. Если п известно, то можно по заданной величине рабочей нагрузки (усилие рыбы), введя запас прочности k, получить выражение для расчета размеров крючка:
(4.32)
Усилие Rp является также исходной величиной для выбора материала и диаметра поводцов. Другой подход к выбору прочных размеров поводцов заключается в обеспечении такой их прочности, которая бы превышала прочность тканей рыбы в месте зацепления крючком. Наблюдения за характером зацепления крючков и измерение прочности тканей и частей тела тунца в месте зацепления показали, что 75% случаев приходится на зацепление крючка за боковую часть верхней губы. Предельное отношение разрывной прочности этого зацепления к весу рыбы равно примерно двум. Очевидно, что прочность всех частей поводца должна быть равна или несколько больше прочности зацепления. Таким образом, исходной величиной для выбора материала и диаметра поводца для тунцового яруса может являться двойной вес рыбы.
Зная усилия, которые могут быть приложены к поводцам, целесообразно оценить возможные нагрузки, воспринимаемые хребтиной и буйрепами при различном количестве пойманных рыб. Для этого удобно пользоваться методами графостатики или механической аналогии. Далее подбирают соответствующие канаты.
