2.3. Стек і команди роботи зі стеком в однокристальному мп кр580

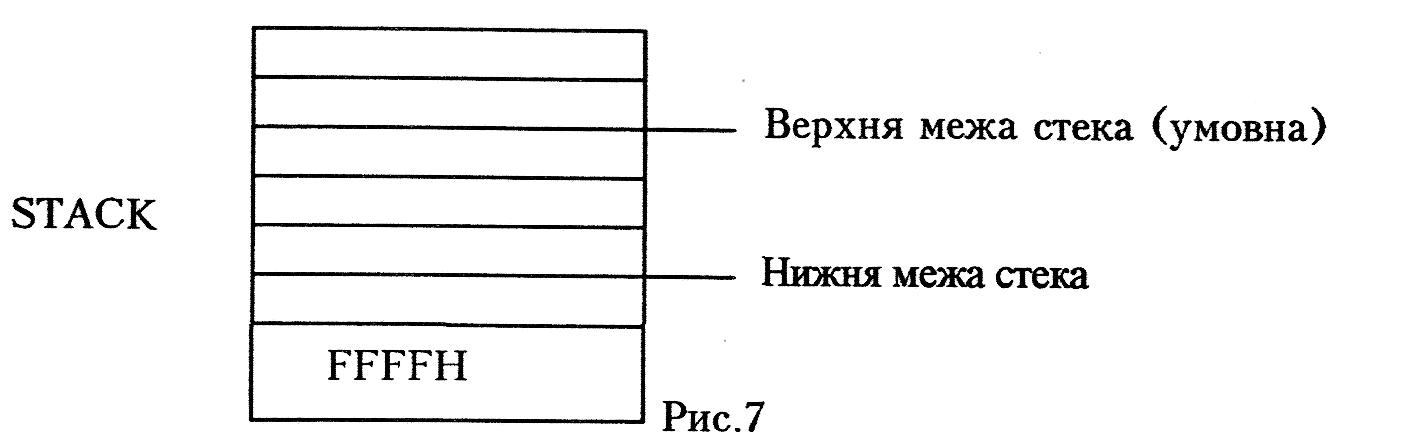

Стек - це область оперативної пам'яті, яка адресується за допомогою вказівника стека (SР)(І6-розрядного програмне доступного регістра). На початку роботи зі стеком ініціалізується нижня межа стека (рис.7).

При записуванні інформації в стек він зростає в бік молодших адрес. У МП КР580 стекові операції виконуються з 1б-бітними словами. У стек можна записувати тільки вміст регістрових пар і отримувати інформацію зі стека можна лише у регістрові пари. Розглянемо команди роботи зі стеком.

1. Занесення в стек вмісту пари регістрів :

PUSH RP ; RP: В- ВС, D- DE, Н- HL;

((SP)-1)<-(rh);

((SР)-2)<-(rl);

(SP)<-(SP)-2.

Послідовність дій МП при виконанні команди PUSH Н така :

• вміст вказівника стека зменшується на 1: (SP)<-(SP)-1;

• в комірку пам'яті за адресою ((SP)-l) записується вміст регістра Н;

• вміст вказівника стека зменшується на 1: (SP)<-(SP)-!;

• комірку пам'яті за адресою ((SP)-2) записується вміст регістра L : ((SP)-2)<-(L).

2. Зчитування зі стека вмісту пари регістрів.

POP RP ; .

(rl)<-((SP));

(rh)<-((SP)+l);

(SP)<-((SP)+2).

Вміст комірки пам'яті, адреса якої визначається вмістом вказівника стека SP, пересилається в молодший регістр пари регістрів RP. Вміст наступної за зростанням адреси комірки пересилається в старший регістр пари. Вміст вказівника стека збільшується на 2.

3. Обмін вмісту верхівки стека і вмісту пари HL.

XTHL;(L)<->((SP)); (H)<->((SP)+l);

4. Пересилання вмісту регістрів Н і L у вказівник стека.

SPHL; (SP)<--J-- (H)(L).

Вміст регістрів Н і L (16 біт) пересилається у вказівник стека.

5. PCHL; (H)(L)-> (PC)

Карта пам'яті

Адреса Дані Hex Bin Hex Dec Bin					Коментар
200h	0000 0010 0000 0000	11	17	00010001	1-е дане
201h	0000 0010 0000 0001	13	19	00010011	2-е дане
202h	0000 0010 0000 0010	0F	15	00001111	3-е дане
203h	0000 0010 0000 0011	0D	13	00001101	4-е дане
204h	0000 0010 0000 0100	0C	12	00001100	5-е дане
205h	0000 0010 0000 0101	0B	11	00001011	6-е дане
