5. Расчет связей.
Минимальный размер высоты h поперечного сечения связевого элемента определяем из условий гибкости:
где
- радиус инерции элемента.
При длине элемента
получим:
Принимаем связи в виде бруска сечением 150х150 мм и длиной 7,43 м.
Так же необходим расчет неразрезного обвязочного бруса. Минимальный размер высоты h поперечного сечения обвязочного элемента определяем из условий гибкости:
где - радиус инерции элемента.
При длине элемента
получим:
Принимаем связи в виде бруска сечением 125х125 мм и длиной 6,5 м

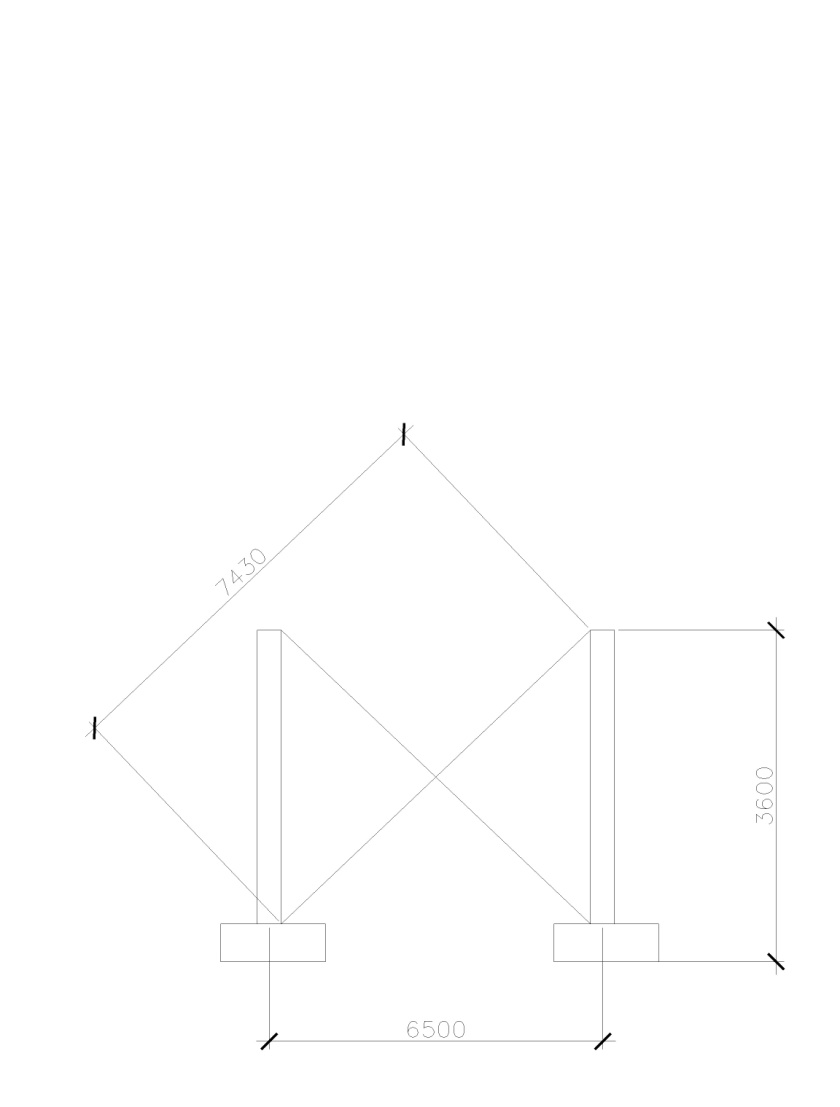

Рис.14. Расчетная схема связей.
6. Указания по защите несущих и ограждающих конструкций.
В
качестве огнезащитного покрытия
использовать вспучивающие покрытие
ВПДпо ГОСТ 25130-82, в состав которого
входит меламиномочевиноформальдегидная
смола ММФ-50, 5% водный раствор натриевой
соли карбоксилцеллюлозы, мелем,
дициандиамид, аомс марки А, растворитель
– вода, расход 0,75 кг/м2 при нанесении
валиком, кистью, распылителем, цвет
серый или белый. Так же можно использовать
лакокрасочный материал «Силикат – 0»
по ТУ 2332-003-ТО-05034239-93, расход которого
составляет 0,4-0,5 кг/м2 при нанесении
валиком или кистью.Антисептирование древесины осуществляют водорастворимыми антисептиками, например, составом КФА (ОСТ 6-08-2-75) которые наносятся кистью или гидропультированием. В его состав входит кремнефтористый аммоний и вода в пропорции 1:9. Это легковымываемое вещество, не окрашивает древесину, не препятствует склеиванию.
Сушка защитных покрытий может быть естественной или искусственной при повышенной температуре. Естественную сушку следует применять при объеме работ, обеспечивающем просыхание покрытий без дополнительных мер по ускорению сушки, при большем объеме работ допускается применение искусственной сушки.
Для защиты древесины от воздействия влаги, образования плесени и грибка используется раствор « Водолей» (ТУ 2229-002-58363405-2002). Это кремнийорганический состав на водной основе с консервантами для древесины, не имеющей запаха и цвета раствор. «Водолей», проникая в древесину, уничтожает грибок, высыхает, образуя на поверхности и порах кристаллическую структуру, которая препятствует возникновению влаги, не нарушая воздухопроницаемость материала. Преимуществами данного состава является то, что он водостойкий, препятствует горению древесины и увеличивает ее долговечность, а его компоненты убивают древесного жучка.
Список литературы
Методические
указания к курсовому проекту по
дисциплине «Конструкции из дерева и
пластмасс» - В.: ВлГУ, 2004-54с.СП 20.13330.2011 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85. Нормы проектирования. – М.: Минрегион России, 2010-60с.
СП 64.13330.2011 Деревянные конструкции, Актуализированная редакция СНиП II -25-80, Нормы проектирования. – М.: Минрегион России, 2010-88с.
СНиП II-25-81*, Стальные конструкции. Госстрой СССР. – М.: Стройиздат, 1990-94с.
Слицкоухов Ю.В. Индустриальные деревянные конструкции. –М.:Стройиздат,1991-257с.
