1. Сравнение вариантов Разработать проект теннисного корта в г. Чита. Основные размеры здания: длина 52 м, ширина 15 м, высота 3,6 м, шаг несущих конструкций 6,5 м.

Здание отапливаемое, расчетная температура внутри помещения +20ºС. Применяемые материалы: древесина – кедр, сталь – С235. В качестве ограждающих конструкций принимаем утепленную клеефанерную панель покрытия. Кровлю принимаем из рулонных материалов в 2 слоя.

В соответствии с заданным материалом кровли принимаем уклон кровли 1:4 при массе кровли 12 кг/м² (120 Н/м²). Масса ограждающих конструкций составляет 80кг/м² (800 Н/м). Масса утеплителя в панели при толщине 10 см составляет 0,1х80=8кг/м², подвесной потолок имеет массу 1,2 кг/м².

Для выбора схем вариантов несущих конструкций вычерчиваем схематический план здания с размещением несущих конструкций (рис. 1). Выбираем по табл.2 три варианта несущих конструкций проектируемого здания(рис.2).

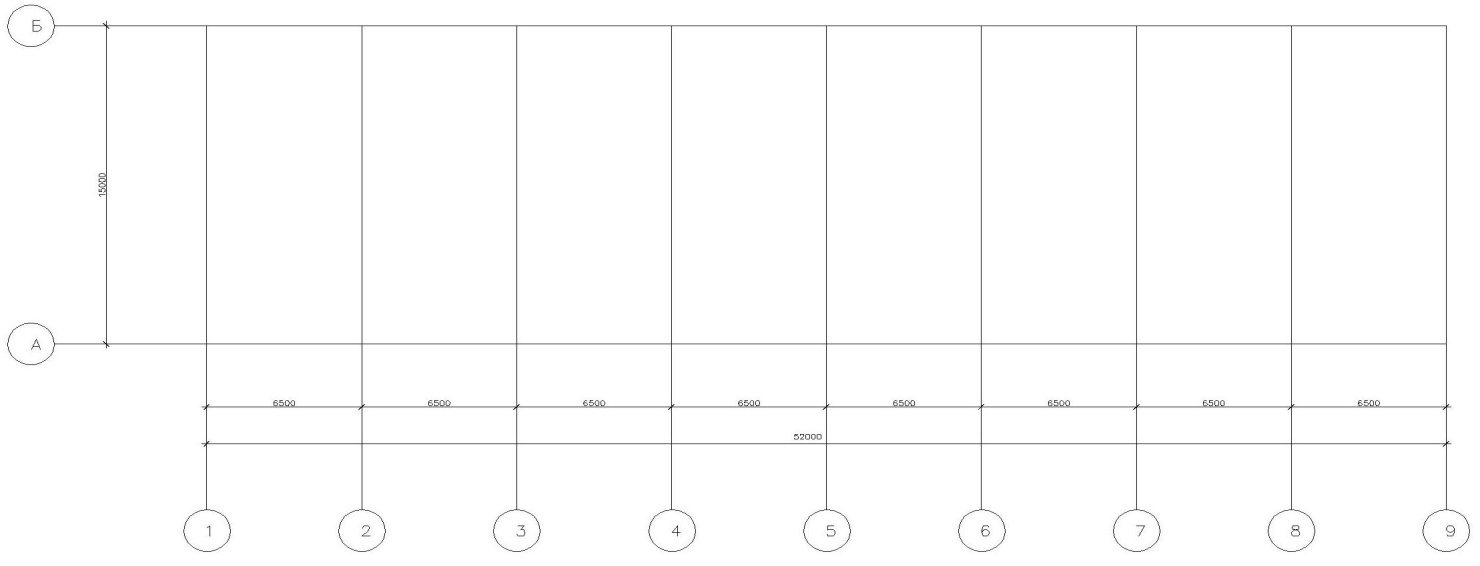

Рис.1 Схематический план здания.

Вариант 1.Клеенная балка, опирающаяся на клееные деревянные колонны. Пролет 6…24 м, h/l=1/8…1/12, k_см=4…5, k_м = 0…1. Для пролета 15 м принимаем h/l=0,104 k_см =4,5, k_м =0,5%.

Вариант 2.Металлодеревянная ферма, опирающаяся на клееные деревянные колонны. Пролет 12…24 м, h/l=1/6…1/7, k_см=3…4, k_м = 25…30%. Для пролета 15 м принимаем h/l=0,1607, k_см =3,25, k_м =26,25%.

Вариант 3. Клееная арка, опирающаяся на клееные деревянные колонны. Пролет 12…36 м, h/l=1/30…1/40, k_см=3…4, k_м=10…20. Для пролета 15 м принимаем h/l=0,0323, f/l= 0,1615, k_см=3,125, k_м=11,25%.

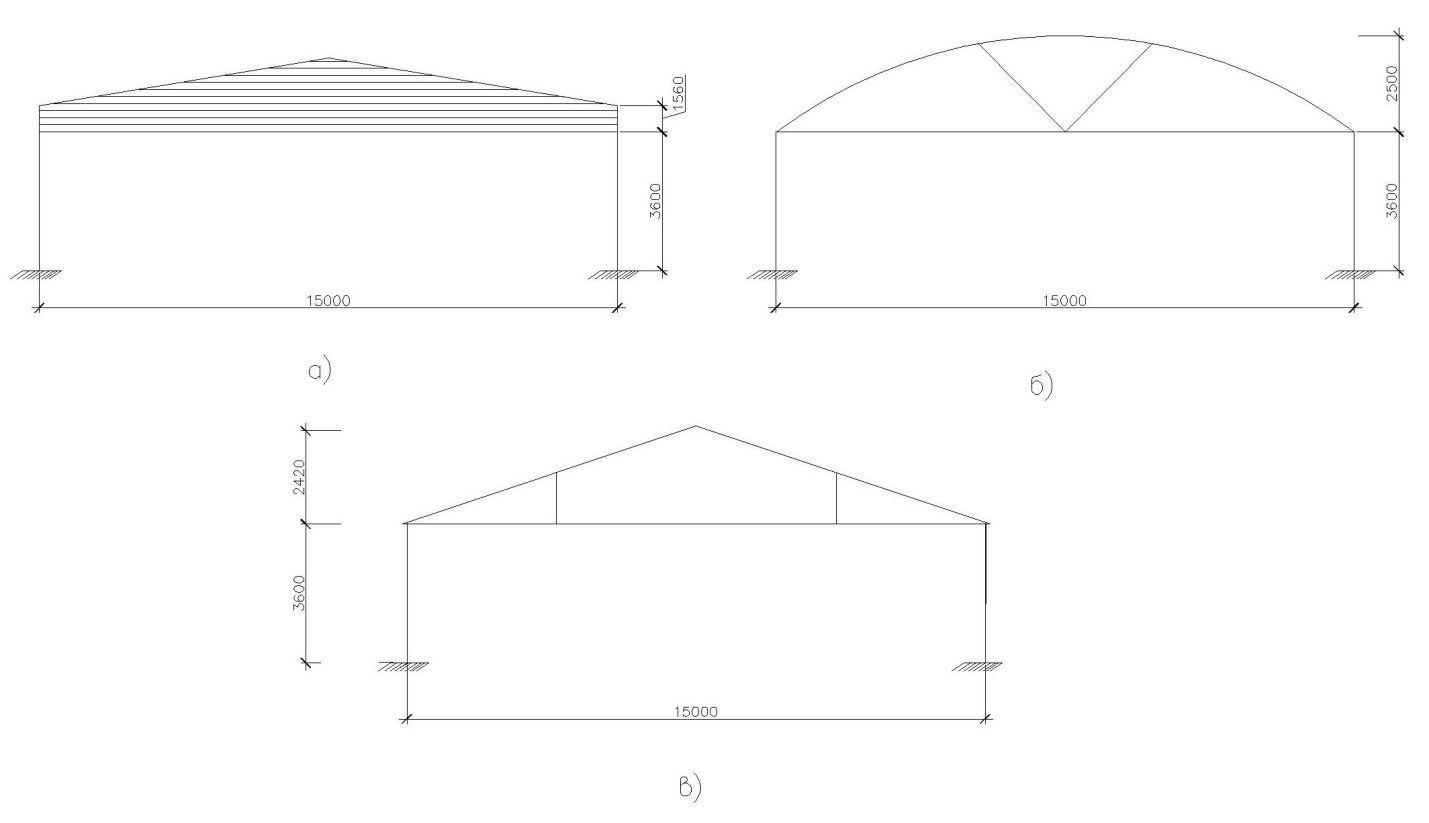

Рис. 2. Варианты несущих конструкций: а – клееная балка;

б – металлодеревянная ферма; в – клееная арка

Полная постоянная нагрузка составляет 80+12+8+1,2=101,2кг/м². Временная нагрузка - снеговая для I по СП 20.13330.2011- составляет 80 кг/м²(нормативная нагрузка для 1 и 3 вариантов 80 0,7=56кг/м², для 2 варианта-47,6кг/м²).

Собственная масса несущих конструкций определяется по формуле:

вариант 1: кг/м²;

вариант 2: кг/м²;

вариант 3: кг/м²

Необходимо учесть массу колонн, сечение которых предварительно принимаем 20х60 см. При этом собственная масса несущих конструкций увеличится на g_к:

кг/м²

Определяем расход металла на конструкцию:

Вариант 1.

Вариант 2.

Вариант 3.

Определяем расход древесины на конструкцию:

Расход древесины на конструкцию, м³/м², определяется по формуле:

V_g = (g^н_см - g_м)/γ

Объемная масса кедра сибирского g = 500 кг/м³

Вариант 1.

Вариант 2.

Вариант 3.

Сравнение вариантов по расходу материалов приведено в табл.1.1.

Таблица 1.1

Таблица сравнения вариантов

Показатель	Единица измерения	Вариант
		1	2	3
Собственная масса конструкций	кг/м2	15,81	12,056	12,161
Расход металла	%	0,5	26,21	11,25
	кг/м2	0,079	3,16	1,368
Масса древесины	кг/м2	15,731	8,896	10,793
Объем древесины	м3/м2	0,0315	0,0178	0,0216

В результате сравнения вариантов видно, что 3 вариант является более экономичный и менее материалоёмкий.

Каркас проектируемого здания состоит из колонн, клееных арок, плит покрытия и кровли из рулонных материалов.

Вертикальные связи между колоннами располагаются в пролетах, прилегающих к торцам здания и в среднем по длине здания пролете. Горизонтальные связи представлены в виде обвязочного бруса.
