Министерство образования РФ
РЫБИНСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени П. А. СОЛОВЬЕВА
РАСЧЁТНО-ГРАФИЧЕСКАЯ РАБОТА
по дисциплине
Методы оценки технического уровня машин
«Оценка технического уровня Web-камера Logitech HD C525»
Студент группы ЭУГ2-08 Кучма И.В.
Руководитель Дружков С. С.
Оценка
Рыбинск2012
Содержание
Введение........................................................................................................................3
Раздел 1. Описание Web-камера Logitech HD C525................................................4
Назначение Web-камеры.......................................................................................4
Технические характеристики Web-камера Logitech HD C525..........................4
Принцип действия Web-камеры Logitech HD C525............................................4
Раздел 2. Расчет параметров технического уровня Web-камеры Logitech HD C525...............................................................................................................................6
Раздел 3. Выбор аналога для комплексной оценки технического уровня Web-камеры Logitech HD C525............................................................................................7
3.1 Краткая характеристика аналога...........................................................................7
3.2 Расчет параметров технического уровня Web-камеры Logitech HD В525.......7
Раздел 4. Построение диаграммы сравнения технического уровня двух Web-камер..............................................................................................................................8
Раздел 5. Получение формулы У для Web-камеры Logitech HD С525.................10
Раздел 6. Комплексная оценка технического уровня Web-камеры Logitech HD С525.............................................................................................................................10
Заключение.................................................................................................................12
Список использованных источников.......................................................................13
Приложение №1.........................................................................................................14
Карта технического уровня Web-камера Logitech HD С525..................................15
Введение
Оценка технического уровня машины делается по ГОСТ 2.116-84 «Карта технического уровня и качества продукции».
Процедура оценки технического уровня заключается в сравнении установленных показателей для данного образца с соответствующими показателями каждого базового образца (аналога).
На основе результатов оценки технического уровня машины разрабатываются меры по доведению ее технического уровня до мирового уровня с учетом экономической эффективности.
В данной работе технический уровень машины ( Web-камера Logitech HD C525) оценивается путем сопоставления значений ее оценосных показателей с соответствующими показателями конкретного аналога (Web-камера Logitech HD В525).
Раздел 1. Описание Web-камера Logitech hd c525
1.1 Назначение Web-камеры
Web-камера - это цифровая фото или фидео камера, способная в реальном времени передавать изображение через Интернет ( в таких программах, как Skype или в другом приложении). Основное назначение домашних Web-камер- организация видеоконференций в Интернете.
Новая Web-камера Logitech HD Webcam C525 отличается от подавляющей массы своих конкурентов не только высоким качеством изготовления, но и продвинутыми техническими параметрами. Новинка дает возможность снимать HD-видео с разрешением вплоть до 720р, может делать достаточно большие фотографии, а в комплексе с хорошим программным обеспечением позволяет работать в сложных условиях.
1.2 Технические характеристики Web-камера Logitech hd c525.
Таблица 1.
Показатели |
Ед. |
Значение |
Цена |
руб |
2000 |
Число мегапикселей видео |
Мпикс |
1,2 |
Число мегапикселей фото |
Мписк |
8 |
Частота кадров |
Гц |
30 |
Угол поворота по горизонтали |
°С |
360 |
Длина кабеля |
мм |
150 |
Ширина камеры |
мм |
40 |
Высота камеры |
мм |
32 |
Глубина камеры |
мм |
68 |
Вес камеры |
г |
88 |
Принцип действия Web-камеры Logitech hd c525.
В наше время web-камера являет собой цифровое устройство, осуществляющее видеосъемку, оцифровку, сжатие и передачу данных по электронной сети.
Состоит web-камера из следующих частей: последовательные порты, тревожные входы/выходы, сетевой интерфейс, флэш-память, ОЗУ, встроенный web-сервер и центральный процессор, блок компрессии (сжатия) видеоизображения, плата видеозахвата, оптический фильтр, объектив, ПЗС-матрица.
Функции фотоприемника в подавляющем большинстве web-камер исполняет ПЗС-матрица (CCD прибор с зарядовой связью — ПЗС) — светочувствительная полупроводниковая прямоугольная пластина с большим числом ячеек со сторонами 3:4, преобразующая свет, падающий на нее, в электрический сигнал. Чтобы увеличить световую чувствительность ПЗС-матрицы, часто создают структуру, которая перед каждой из ячеек формирует микролинзу. Обычно в технических параметрах камеры пишут число эффективных пикселей, формат ПЗС-матрицы (длина матрицы в дюймах по диагонали), тип развертки (чересстрочная или построчная) и чувствительность.

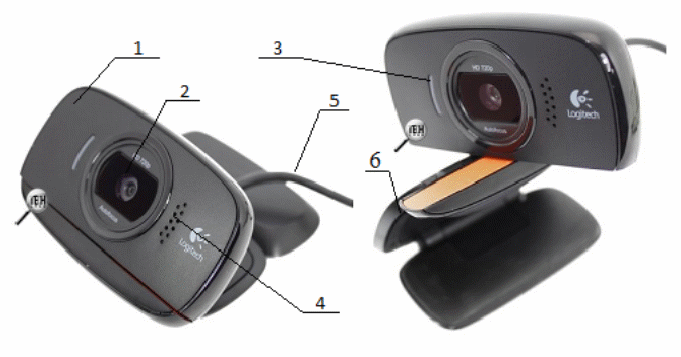

Конструкция устройства является весьма оригинальной. Основная часть (1) (оптика, матрица и электроника) заключена в небольшом пластиковом корпусе на подставке (6). На лицевой части можно увидеть стеклышко объектива (2), светодиод активности (3) и отверстия для встроенного микрофона(4). Провод длиной 1.5 метра (5) прикреплен к элементу сзади.
Основной же особенностью конструкции HD Webcam C525 является то, что корпус камеры можно вращать вокруг собственной оси на 360 градусов, а крепление допускает сразу несколько вариантов размещения. Во-первых, шарнирный держатель можно сложить в виде небольшой подставки, поместив камеру на любой горизонтальной поверхности. Во-вторых, ее можно закрепить сверху рамки матрицы любого ноутбука или ЖК-монитора. Следует иметь в виду только тот факт, что для надежной инсталляции толщина монитора не должна превышать 2-3 сантиметра, иначе резинки не обеспечивают необходимую фиксацию.
