8. Каковы основные этапы разработки архитектурно-строительного проекта?

Этап №1. Разработка концепции здания. На стадии разработки концепции здания определяется размещение объекта на участке, разрабатываются объемно-планировочные решения, определяется технико-экономические показатели, характер выражения здания и предлагаются варианты, в зависимости от типа будущего объекта: коттедж, жилой дом, гостиница, торговый центр, офисный центр, ресторан.

На этом этапе проводятся следующие работы: консультирование заказчика, выезд на место, обмеры, анализ исходных данных.

Этап №2.Разработка эскизного проекта. На этом этапе проектирования более детально разрабатываются основные объемно-планировочные и архитектурно-художественные решения объекта.

Основные чертежи: - Поэтажные планы с указанием основных помещений, примерным расположением дверных, оконных и др. проемов, вертикальных коммуникаций, групп мебели и предметов интерьера; - Разрезы с указанием высот основных помещений, отметок уровней; - Эскизы и варианты колористического решения интерьеров основных помещений без детализации; - Фасады (схемы).

Полный архитектурный проект

Этап №1. Разработка архитектурных решений На этом этапе архитектурного проектирования разрабатываются окончательные объемно-планировочные и архитектурно-строительные решения объекта: фундамент, перекрытия, кровля, утепление, узлы, детали (включая расчеты и все спецификации).

Основные чертежи: - Генеральный план; - Поэтажные планы с нанесением осей, основных размеров помещений и планировочных отметок; экспликация помещений с указанием точных площадей; расположение дверных, оконных и др. проемов; лестницы, лифты, подъемники и ограждения; - Санитарно-гигиенические приборы; - Разрезы с указанием всех планировочных отметок и основных высот помещений; - Фасады с указанием необходимых отметок и уровней.

Этап №2. Разработка конструктивных решений На этом этапе проектирования принимаются основные конструктивные решения, производятся расчеты конструкций. Рабочий проект  - рабочая документация (в составе архитектурно-строительной части). Рабочие чертежи архитектурных решений и строительных конструкций предназначены для строительных и монтажных работ.

Основные чертежи: - Планы этажей с нанесением необходимых размеров и привязок к осям всех конструктивных (стен, колонн, оконных, дверных и др. проемов) и декоративных элементов, планировочных отметок и т.д.; - Разрезы с указанием всех планировочных отметок, высот помещений и др. - Фасады; - Планы и экспликация полов; - План кровли; - Ведомость отделки помещений; - Выносные элементы (узлы, фрагменты); - Основные узлы и детали конструкций; - Спецификации: отделочных материалов, элементов заполнения проемов

Эскизный проект дизайна интерьера

Основные чертежи: - Общий эскиз планировки объекта (поэтажные планы) - Эскизы отдельных помещений (виды перспективные) - Стилистический подбор элементов (характер покрытий,мебели, светильников) - Планы по каждому помещению с габаритными размерами

Полный проект дизайна интерьера

Основные чертежи: - Общие данные по проекту - Общие планы объекта - План полов - План потолков - Планы размещения мебели - Планы электрики - Планы включения света - План розеток - План размещения сантехники - План теплых полов - План размещения кондиционеров - Развертки по помещениям - Визуализация помещений - Разработка отдельных узлов

9. Изобразить схему внешних воздействий на здание

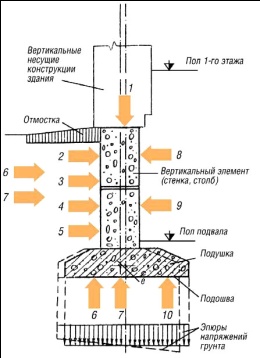

Рис. 1 Внешние воздействия на фундамент. 1 - нагрузка от вышележащих элементов здания; 2 - температура грунта; 3 - боковое давление грунта; 4 - грунтовая влага; 5 - агрессивные химические вещества; 6 - силы пучения грунта; 7 - вибрации; 8 и 9 - температура и влажность воздуха помещения подвала; 10 -упругий отпор грунта.

10. Дать определение понятиям здание и сооружение.

Здание — наземное строительное сооружение с помещениями, для проживания (жилище) и (или) деятельности людей, размещения производства, хранения продукции или содержания животных. Здание включает в себя сети инженерно-технического обеспечения и системы (оборудование) инженерно-технического обеспечения. Здание может иметь также эксплуатируемые помещения в подземной части. Сооружение, не имеющее надземной части, не является зданием.

Здание является одним из видов строительных сооружений. Согласно СНиП 10-01-94 сооружение - это результат строительной деятельности для осуществления определённых потребительских функций.

Сооружение — это результат строительной деятельности для осуществления определённых потребительских функций. ^[1] В научно-технической литературе по строительству термин "сооружение" используется также в узком смысле, в значении "строительное сооружение, которое не является зданием", например, инженерно-техническое сооружение (мост, плотина, мачта, радио- и телевизионная башня, туннель, сооружения метрополитена, фортификационное сооружение), мемориальное сооружение (памятник, пирамида), архитектурное сооружения (аркада, колоннада, обелиск) и многие другие.
