6.Виды обеспечения асутп.

-Техническое обеспечение

-Информационное обеспечение

-Организационное обеспечение

-Математическое/алгоритмическое обеспечение

-Программное обеспечение

Техническое обеспечение - комплекс технических средств (КТС), применяемых для функционирования автоматизированной системы управления.

Математическим обеспечением считают совокупность математических методов, моделей и алгоритмов обработки информации, использованную при создании автоматизированной системы управления.

Программное обеспечение представляет собой комплекс программ, реализующих алгоритмы обработки информации. Его разделяют на общее (ОПО) и специальное (СПО). ОПО - совокупность программ, рассчитанных на широкий круг пользователей и предназначенных для организации вычислительного процесса и (или) решений часто встречающихся задач обработки информации, СПО - разрабатываемых при создании конкретной АСУТП для реализации ее функций.

Под информационным обеспечением подразумевают совокупность реализованных решений по объемам, размещению и формам организации информации, циркулирующей в автоматизированной системе управления при ее функционировании.

Лингвистическое обеспечение определяется как совокупность языковых средств для формализации естественного языка, построения и сочетания информационных единиц при общении персонала автоматизированной системы управления со средствами вычислительной техники при функционировании АСУ.

Организационное обеспечение - совокупность документов, регламентирующих деятельность персонала автоматизированной системы управления в условиях ее функционирования.

7.Аппаратные средства

Аппаратные средства или техническое обеспечение.

Представляется возможным разделить аппаратные средства современных АСУТП на две большие группы: 1) управляющие вычислительные комплексы (УВК) и 2) датчики и исполнительные органы.

Наиболее широко применяемые на практике УВК выпускаются специализированными предприятиями в виде законченных конструктивов, которые при создании АСУТП требуют выделения определенной производственной площади или отдельного помещения. В отличие от средств УВК датчики и исполнительные органы чаще всего являются конструктивными элементами технологического оборудования, связанными с УВК с помощью линий (физической среды) передачи в виде двух или более проводов или волоконно-оптических кабелей.

В общем случае в состав УВК входят: ЭВМ (одна или несколько), комплектуемые необходимым набором стандартных внешних устройств, различные типы устройств связи с объектом (УСО), точнее, устройств связи с датчиками и исполнительными органами, и устройства связи с оперативным персоналом (УСОП). УСО и УСОП часто объединяют, называя их устройствами ввода-вывода информации (УВВИ).

8.Контролеры.

Контролеры – некое устройство предназначенное для управления неким процессом.

Контроллеры различаются исполнением – корпуса, рейки, жк-дисплеи и т.п.

Контроллер это мозг любой автоматической машины, обеспечивающий ее логику работы. Например - контроллер системы впрыска топлива автомобилей, контроллер управления лифтом, автоматом сборки часов, стиральной машиной и т.д. Естественно чем сложнее логика работы машины, тем «умнее» должен быть контроллер. Технически контроллеры реализуются по-разному. Это может быть механическое устройство, пневматический или гидравлический автомат, релейная или электронная схема, или даже компьютерная программа.

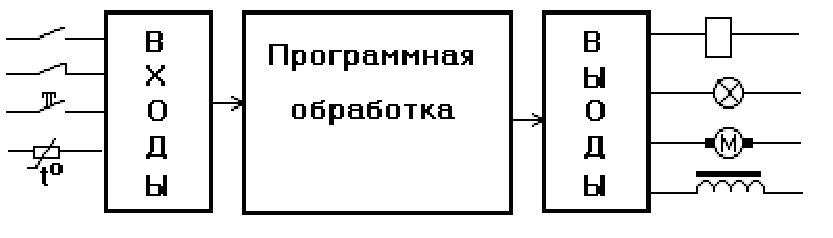

Идея создания программируемых логических контроллеров (ПЛК) родилась практически сразу с появлением микропроцессора. ПЛК представляет собой вычислительную машину, имеющую некоторое множество входов и множество выходов. Контроллер отслеживает изменение входов и вырабатывает программно определенное воздействие на выходах. Обладая памятью, ПЛК способен реагировать по-разному, в зависимости от предыстории.

ПЛК ориентированы на длительную работу в условиях промышленной среды. Это обуславливает определенную специфику схемотехнических решений и конструктивного исполнения.

Хороший ПЛК обладает мощной, совместимой и интуитивно понятной системой программирования, удобен в монтаже и обслуживании, обладает высокой ремонтопригодностью, имеет развитые средства самодиагностики и контроля правильности выполнения прикладных задач, средства интеграции в единую систему, надежен и неприхотлив. Как и для любой ответственной техники, важна организация службы сервиса изготовителя.
