Министерство
образования и науки
Российской Федерации
ФГБОУ ВПО «ТАМБОВСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра «Гидравлика и теплотехника» .
УТВЕРЖДАЮ
Зав. кафедрой ГиТ
_________________________________
подпись, инициалы, фамилия
«___»_______________200__г.
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту по «Монтаж и эксплуатация теплоэнергетического .
наименование учебной
оборудования______________________________________________________________
дисциплины
на тему: Расчёт фундамента под вентилятор высокого давления ВР-132-30-8.2-01 .
____________________________________________________________________________
Автор проекта В.В.Димитров Группа СЭП-51 . подпись, дата, инициалы, фамилия
Специальность 140160 «Энергообеспечение предприятий» .
номер, наименование
Обозначение курсового проекта ТГТУ 140106.022 ПЗ .
Руководитель проекта О.Н. Попов .
подпись, дата инициалы, фамилия
Проект защищен Оценка__________________
Члены комиссии: _____________________________________
подпись, дата инициалы, фамилия
________________________________
подпись, дата инициалы, фамилия
________________________________
подпись, дата инициалы, фамилия
Нормоконтролер ________________________________
подпись, дата инициалы, фамилия
Тамбов 2012 г.
Содержание введение 4
1. Исходные данные 5
2. Выбор конструкций и размеров фундамента 5
3. Вычисление нагрузок 6
4. Нагрузки от короткого замыкания 7
5. Характеристики подошвы фундамента и центрирование нагрузок на основание……………………………………………………………………………………… 8
6. Определение динамических характеристик основания 9
7. Определение геометрических характеристик и коэффициентов жёсткости конструкции 11
8. Определение собственных частот колебаний фундамента 14
9. Заключение 17
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 18
Введение
Использование последних достижений науки и техники для совершенствования конструкций и технологии возведения фундаментов и подземных сооружений позволит повысить их надежность и снизить стоимость строительства в целом.
С появлением новых методов строительства, а также строительных конструкций и механизмов требуется более тщательное технико-экономическое сравнение возможных вариантов решений оснований и фундаментов, что является особенно важным в связи с резко возросшим объемом капитального строительства.
Исходные данные
Вентилятор ВР–132–30–8.2–01
Наименование |
Значение |
Тип |
ВР-132-30-8.2-1 |
Мощность N, кВт |
37 |
Число оборотов, об/мин |
2300 |
Масса агрегата, кг |
894 |
В основании фундамента залегают суглинок
твердый. Средний модуль деформации
грунтов основания
,
табл. 21 [5].
Выбор конструкции и размеров фундамента
Габаритные размеры фундамента (длина 2 м, ширина 1,3 м принимаются исходя из габаритов и компоновки оборудования, приведенных в задании).
Определяем нормативную глубину сезонного промерзания грунта dfn, м :
,
Где Mt– безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по СНиП по строительной климатологии и геофизике, а при отсутствии в них данных для конкретного пункта или района строительства - по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства; d0– величина, принимаемая равной, м, длясуглинков - 0,23;
Высоту фундамента принимаем не менее чем на 0,3 м больше нормативной глубины сезонного промерзания грунта.
Типоразмер вентилятора |
Производительность, тыс. м3/ч. |
Частота вращения, об/мин. |
Масса, кг. |
Двигатель |
|
Мощность, МВт |
Типоразмер |
||||
ВР-132-30-8.2-01. |
7,4-16,8 |
2300 |
894 |
37 |
АНР200L4 |
Рис. 1 – Габаритные размеры насоса
Конструкция фундамента принимается свайной, материал – железобетон марки М 300. Сваи фундамента выполняются сборными забивными сечением 30×30 см и длиной 2 м, число свай – 6.
Размеры ростверка фундамента принимаются по условиям компоновки: длина – 2 м, ширина – 1,3, толщина –1,35 м.

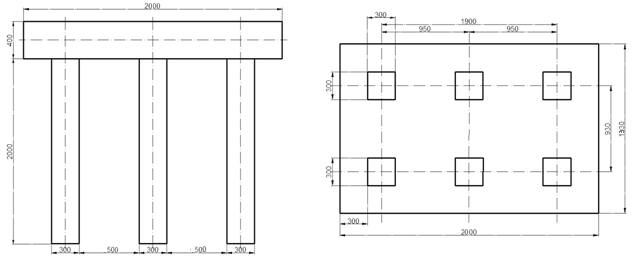

а) б)
Рис 2. – Схема фундамента под вентилятор.
