Іі. Зняття вольт-амперної характеристики напівпровідникового діода

1. Складіть електричне коло для вимірювання залежності прямого струму діода від прикладеної напруги за схемою (рис. 4). Зверніть увагу на полярність увімкнення діода та вимірювальних приладів.

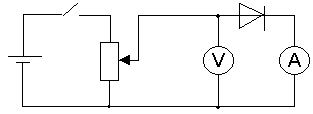

рис. 4. Схема прямого ввімкнення діода для зняття вольт-амперної характеристики

2. Замкніть ключ і поступово збільшуйте напругу на діоді, переміщуючи ручку реостата. Запишіть не менше семи показів амперметра та вольтметра.

3. Увімкніть діод у зворотному напрямку. Подаючи на нього напругу 100 В, 150 В, 200 В, відмітьте ще три відповідні покази амперметра.

4. Результати вимірювань занести до таблиці. Використовуючи отримані дані, побудуйте вольт-амперну характеристику діода.

Таблиця результатів

Напруга, U, В
Сила струму, I, мА

I, мА

0 U, В

Контрольні питання та завдання

1. Які речовини називають напівпровідниками? __________________________ ________________________________________________________________ ____________________________________________________________________

2. Що в напівпровідниках називають «дірками»? _________________________ ___________________________________________________________________ ________________________________________________________________________________________________________________________________________

3. Що таке напівпровідники n-типа. Як їх отримують?_____________________ ________________________________________________________________ ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Які домішки в напівпровідниках називають акцепторними? ______________ __________________________________________________________________________________________________________________________________________________________________________________________________________

5. Які прилади називають напівпровідниковими діодами? __________________ ________________________________________________________________ ______________________________________________________________________________________________________________________________________

6. Для отримання домішкової провідності потрібного типа в напівпровідниковій техніці часто використовують наступні елементи: P, Ga, As, Sb, In. Які з цих елементів можна ввести в якості домішок в германій, щоб отримати електронну провідність? Відповідь поясніть._____________________ _______________________________________________________________________________________________________________________________________ ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
