Лабораторна робота № ___ Дослідження електричних властивостей напівпровідникового діода

Мета роботи: експериментально перевірити властивість однобічної провідності напівпровідникового діода, зняти його вольт-амперну характеристику, вдосконалити навички самостійного складання електричних кіл за наданою схемою.

Прилади і матеріали: напівпровідниковий діод (марки Д 226), вольтметр (на 0,5-1,5 В), міліамперметр або амперметр (на 0,4 А), джерело або джерела постійного струму (на 2 В - 220 В), ключ, реостат, з’єднувальні провідники.

Короткі теоретичні відомості

Напівпровідникові прилади є основою сучасної електронної техніки. Принцип дії більшості напівпровідникових приладів базується на використанні властивостей р-n-переходу, який зображений на рисунку 1.

Для утворення р-n-переходу в кристалі з електронною провідністю необхідно створити область з дірковою провідністю або у кристалі з дірковою провідністю – область з електронною провідністю.

Здатність р-n-переходу проводити струм практично тільки в одному напрямі та не проводити його в протилежному використовується в приладах, що одержали назву напівпровідникових діодів.

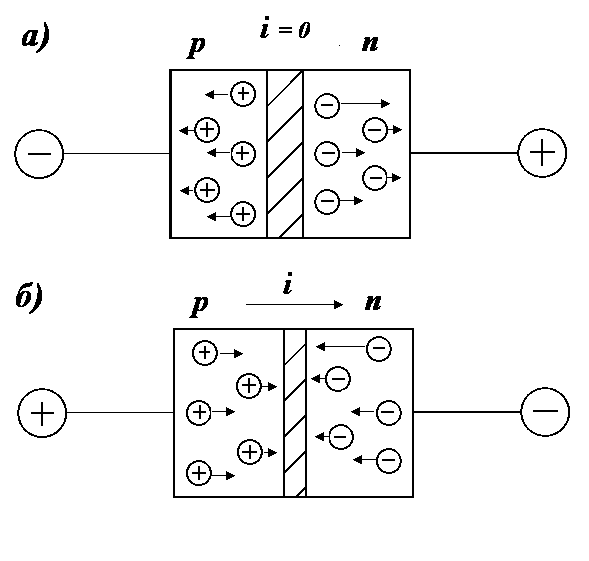

рис. 1. p-n-перехід (а) – зворотне включення, б) – пряме включення)

Зауваження. Перед початком роботи необхідно ознайомитись з характеристиками діода, який використовується, аби не вивести його з ладу. Діоди марки Д 226 відносяться до класу низьковольтних – пряма напруга, яка на них подається, складає в середньому 1 В.

Зовнішній вигляд діодів марки Д 226 зображений на рисунку 2.

Характеристики діодів марки Д 226

Діод	Д226Б	Д226B	Д226Г	Д226Д
Uзвор. max, (В)	400	300	200	100
Iпрям. max, (A)	0,3	0,3	0,3	0,3
Корпус:	D-19	D-19	D-19	D-19

рис.2. Зовнішній вигляд діода марки Д 226

Хід роботи

І. Перевірка однобічної провідності діода

1. Ознайомтесь з характеристиками діодів марки Д 226. Складіть електричне коло за схемою (рис. 3). Повзунок реостата перемістіть в положення, при якому значення сили струму через діод не перевищувало б максимально припустимого значення.

2. Після перевірки кола викладачем замкніть ключем коло і виміряйте силу прямого струму в колі І_пр .

3. Увімкніть діод у зворотному напрямку. Після перевірки кола викладачем замкніть коло. Подаючи на діод напругу до 200 В, виміряйте силу струму в ньому І_зв.

4. Оцініть опір діода при прямому та зворотному включенні. Зробіть висновок, зазначивши в ньому отримані значення опору.

рис. 3

Виконайте наступні розрахунки:

R_пр = _____________________________________________________________

R_зв = _____________________________________________________________

Зробіть висновок

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
