1.Исходные данные

1. Шифр -

2. Вид разрабатываемого грунта – песок

3. Планировка производится под проектную отметку

4. Уклоны - ,

5. Размер стороны квадрата -

6. Дальность транспортирования грунта -

7. Среднее расстояние перемещения грунта в пределах площадки -

2.Предварительный выбор технологии производства планировочных работ

Так как , то разработку и перемещение грунта из выемки в насыпь будем производить бульдозером. Разработку грунта в карьере и транспортирование его в насыпь самоходным скрепером. Срезку растительного слоя и его перемещение за пределы площадки, предварительную и окончательную планировку площадки и планировку откосов также производим бульдозером (см. табл.6.1 МУ). Грунт насыпи уплотняем укаткой посредством самоходного пневмоколесного катка.

3.Выбор бульдозера по рабочим параметрам

Подбор марки бульдозера производится по среднему расстоянию перемещения грунта и темпам производства работ. При этом определяющим является среднее расстояние перемещения.

При средней дальности перемещения грунта наибольшая эффективность достигается бульдозерами на тракторах Т-140, Т-180, ДЭТ-250 с гидравлическим управлением.

Предварительно примем бульдозер Д-385 на тракторе ДЭТ-250 (см. табл.7.3 МУ):

Табл.1 - Технические характеристики бульдозера Д-385

Показатель	Единица измерения	Д-385
Длина отвала	м	4,53
Высота отвала	м	1,4
Наибольшее заглубление	м	0,45
Масса оборудования	т	4,5
Мощность	кВт	221

• Тип отвала – поворотный;

• Управление – гидравлическое.

Подбор бульдозера ведется по одному параметрам:

1.по средней дальности транспортировки грунта;

4.Определение производительности бульдозера

Производим по формуле:

где объем призмы волочения в плотном теле;

коэффициент, учитывающий потери грунта при перемещении (см. табл.8.3 МУ);

коэффициент, учитывающий условия рельефа местности (при заданных уклонах );

коэффициент использования бульдозера по времени (для бульдозеров на тракторе ДЭТ-250 );

время рабочего цикла бульдозера.

где длина отвала;

высота отвала;

коэффициент разрыхления грунта;

В нашем случае для песка (согласно табл.4.1 МУ).

коэффициент, характеризующий влияние свойств грунта и геометрических размеров отвала;

В нашем случае (согласно табл.8.11 МУ).

где  - коэффициент, определенный экспериментально (=0,005);

расстояние перемещения грунта.

где путь набора призмы волочения.

где: коэффициент потерь грунта при наборе призмы волочения ( );

толщина срезаемой стружки;

В нашем случае (согласно табл.8.12 МУ).

Так как , то разбиваем весь путь перемещения на участки не более 40 м с образованием промежуточных валков, при этом грунт при наборе валков перемещается на расстояние:

За пять рейсов в первый промежуточный валок бульдозер переместит объем грунта, равный:

во второй валок:

В третий валок:

Найденные объемы подставляем в дальнейшем в формулу расчета производительности вместо q, при этом .

По таблице 8,6 принимаем рабочие скорости:

V_Н=2,6 км/ч=43,33 м/мин;

V_ПЕР=3,85 км/ч=64,2 м/мин;

V_ПОР=4,5 км/ч=75 м/мин

где время набора грунта;

время перемещения грунта в насыпь;

время возвращения порожнего бульдозера;

время маневрирования.

Общий путь набора составляет:

;

Общий путь перемещения равен:

;

Общий путь обратного хода равен:

;

;

где время на переключение передач. (согласно табл.8.13 МУ);

время на установку отвала. (согласно табл.8.13 МУ);

время, затрачиваемое на поворот бульдозера, мин ( 0, так как бульдозер возвращается задним ходом);

соответственно количество переключения передач, установок отвала и поворотов в одном цикле работы бульдозера.

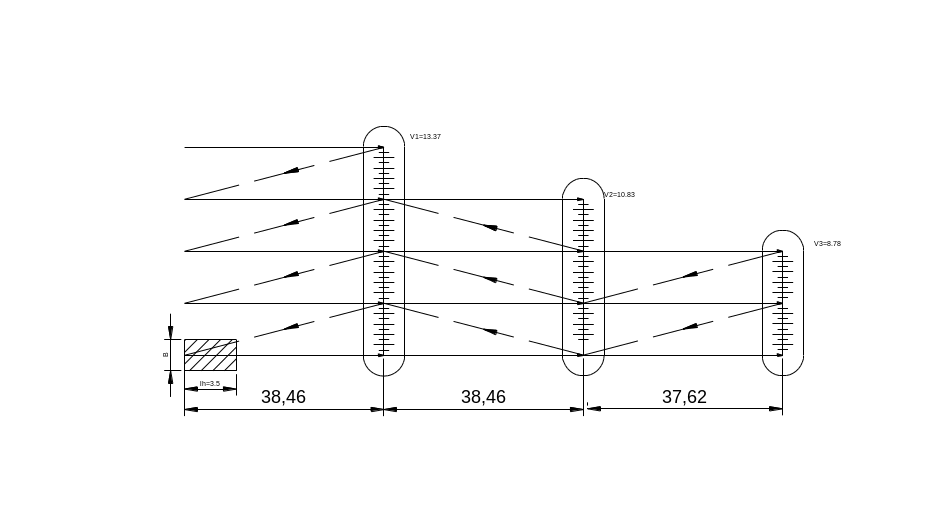

Рис.1. Разработка и перемещение грунта бульдозером по схеме с промежуточными валками.
