27) Судовые грузоподъемные краны: назначение, пример конструкции, технические параметры.
Судовые краны предназначены для выполнения погрузочно-разгрузочных операций на судах и кораблях различных классов и назначений.
Судовые краны устанавливаются на палубе судов и выполняются стационарными по типу поворотных кранов на неподвижной колонне. Стрела прямая с полиспастным механизмом изменения вылета. Возможна установка подвижного противовеса.
Технические характеристики
Грузоподъёмность - до 80 т.
Вылет стрелы - до 50 м
Высота подъёма крюка от уровня опорных площадок крана - до 30 м
Глубина опускания крюка от уровня опорных площадок крана - до 30 м
Скорость подъёма (опускания) номинального груза - 1 м/мин
Средняя скорость изменения вылета – 1 м/мин
28) Колесные погрузчики: назначение, классификация, параметры, пример конструкции.
Назначение: производство перегрузочных работ со штучными и навалочными грузами.
Классификация: универсальные и специализированные.
Универсальные: обычно фронтальные вилочные погрузчики, у которых вместо вил могут устанавливаться ковши для навалочных грузов и т.п. (захваты для бочек, бумаги).
Специализированные: для навалочных грузов, длинномеров (доски, трубы), контейнеров.
В зависимости от конструкции и размещения груза погрузчики делятся на фронтальные, боковые, портальные и стреловые.

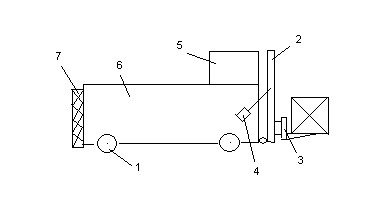

29) Фронтальные вилочные погрузчики: назначение, схема конструкции, технические параметры, достоинства и недостатки.
1 – ходовые колеса;
2 – телескопическая грузовая рама из 2-3 секций;
3 – грузовая каретка, перемещение вдоль рамы;
4 – гидроцилиндр наклона грузовой рамы (плюс, минус 6 градусов);
5 – кабина управления;
6 – ДВС или аккумулятор (электропогрузчики);
7 – противовес.

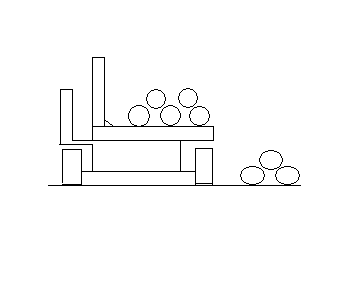

30) Боковые колесные погрузчики: назначение, схема конструкции, технические параметры, достоинства и недостатки.
Боковые предназначены для длинномерных грузов ( лес, трубы)
Достоинства - в отличие от фронтальных, равномерная нагрузка на колеса
Недостатки - большое время на захват и укладку груза
Технические характеристики
1) Грузоподьемность, принята от 5 до 40 т.
2) Максимальная высота подъема 6-8 м
3) минимальный радиус разворота 3600
4)Максимальная нагрузка на ось и колесо
5)Расход топлива указывается в граммах на 1 хв мощности
6) Габаритные размеры ( высота, ширина)
31) Стреловые колесные погрузчики: назначение, схема конструкции, технические параметры, достоинства и недостатки.
Достоинства – может использоваться как складская и транспортируемая машмна
Недостатки:
– большая нагрузка на передние опоры;
-требуются проезды большой ширины
Технические характеристики
1) Грузоподьемность, принята от 5 до 40 т.
2) Максимальная высота подъема 6-8 м
3) минимальный радиус разворота 3600
4)Максимальная нагрузка на ось и колесо
5)Расход топлива указывается в граммах на 1 хв мощности
6) Габаритные размеры ( высота, ширина)
32) Портальные колесные погрузчики: назначение, схема конструкции, технические параметры, достоинства и недостатки.
Портальные погрузчики – перемещают груз размещающийся под порталом. Используются для контейнеров и длинномерных грузов( специализированно)
Достоинства:
– равномерная нагрузка на опоры;
- высокая производительность;
- используется одновременно как складирующая машина для контейнеров
Технические характеристики
1) Грузоподьемность, принята от 5 до 40 т.
2) Максимальная высота подъема 6-8 м
3) минимальный радиус разворота 3600
4)Максимальная нагрузка на ось и колесо
5)Расход топлива указывается в граммах на 1 хв мощности
6) Габаритные размеры ( высота, ширина)
