39. Круговой процесс (цикл).

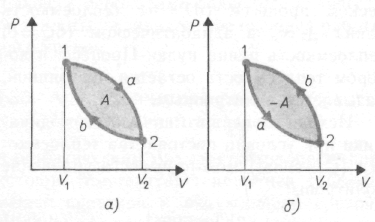

К руговым процессом (или циклом) называется процесс, при котором система, пройдя через ряд состояний, возвращается в исходное. На диаграмме процессов цикл изображается замкнутой кривой (см.рис. a). Цикл, совершаемый идеальным газом, можно разбить на процессы расширения (1–2) и сжатия (2–1) газа. Работа расширения A₁ (определяется площадью фигуры 1 a 2 V₁ V₂ 2) положительна (dV>0)), работа сжатия A₂ (определяется площадью фигуры 1 a 2 V₁ V₂ 2) отрицательна (dV<0), Следовательно, работа A= A₁+ A₁,совершаемая газом за цикл, определяется площадью, охватываемой замкнутой кривой. Если за цикл совершается положительная работаA>0 (цикл протекает по часовой стрелке), то он называется прямым (рис., а), если за цикл совершается отрицательная работа A<0 (цикл протекает против часовой стрелки), то он называется обратным (рис. b).

Прямой цикл используется в тепловых двигателях – периодически действующих двигателях, совершающих работу за счет полученной извне теплоты. Обратный цикл используется в холодильных машинах -периодически действующих установках, в которых за счет работы внешних сил теплота переносится к телу с более высокой температурой.

В результате кругового процесса система возвращается в исходное состояние и, следовательно, полное изменение внутренней энергии газа равно нулю ( U = 0). В общем случае при протекании кругового процесса система может теплоту как получать Q₁, так и отдавать Q₂, поэтому теплота, полученная системой Q равна Q = Q₁– Q₂

Поэтому из первого начала термодинамики для кругового процесса (когда  U = 0) получаем, что работа за цикл равна

А = Q₁– Q₂

т. е. работа, совершаемая за цикл, равна разности количества полученной извне теплоты Q₁ и отданной системой Q₂. Поэтому коэффициент полезного действия длякругового процесса (к. п. д.)

Термодинамический процесс называется обратимым, если он может происходить как в прямом, так и в обратном направлении; причем если такой процесс происходит сначала в прямом, а затем в обратном направлении и система возвращается в исходное состояние, то в окружающей среде и в этой системе не происходит никаких изменений. Всякий процесс, не удовлетворяющий этим условиям, является необратимым.

Любой равновесный процесс является обратимым. Обратимость равновесного процесса, происходящего в системе, следует из того, что ее любое промежуточное состояние есть состояние термодинамического равновесия; для него «безразлично», идет процесс в прямом или обратном направлении. Реальные процессы сопровождаются диссипацией энергии (из-за трения, теплопроводности и т.д.), которая нами не обсуждается. Обратимые процессы – это идеализация реальных процессов. Их рассмотрение важно по двум причинам:

1) многие процессы в природе и технике практически обратимы;

2) обратимые процессы являются наиболее экономичными; имеют максимальный коэффициент полезного действия, что позволяет указать пути повышения к. п. д. реальных тепловых двигателей.

40. Цикл Карно.

Описание цикла Карно

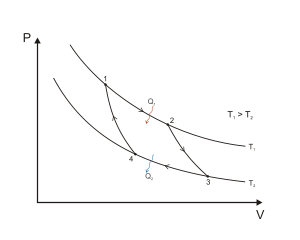

Цикл Карно в координатах P и V

Цикл Карно в координатах T и S

Пусть тепловая машина состоит из нагревателя с температурой  , холодильника с температурой   и рабочего тела.

Цикл Карно состоит из четырёх стадий:

Изотермическое расширение (на рисунке — процесс A→Б). В начале процесса рабочее тело имеет температуру  , то есть температуру нагревателя. Затем тело приводится в контакт с нагревателем, который изотермически (при постоянной температуре) передаёт ему количество теплоты  . При этом объём рабочего тела увеличивается.

Адиабатическое (изоэнтропическое) расширение (на рисунке — процесс Б→В). Рабочее тело отсоединяется от нагревателя и продолжает расширяться без теплообмена с окружающей средой. При этом его температура уменьшается до температуры холодильника.

Изотермическое сжатие (на рисунке — процесс В→Г). Рабочее тело, имеющее к тому времени температуру  , приводится в контакт с холодильником и начинает изотермически сжиматься, отдавая холодильнику количество теплоты  .

Адиабатическое (изоэнтропическое) сжатие (на рисунке — процесс Г→А). Рабочее тело отсоединяется от холодильника и сжимается без теплообмена с окружающей средой. При этом его температура увеличивается до температуры нагревателя.

При изотермических процессах температура остаётся постоянной, при адиабатических отсутствует теплообмен, а значит, сохраняется энтропия:

 при  .

Поэтому цикл Карно удобно представить в координатах T и S (температура и энтропия).

КПД тепловой машины Карно

Количество теплоты, полученное рабочим телом от нагревателя при изотермическом расширении, равно

.

Аналогично, при изотермическом сжатии рабочее тело отдало холодильнику

.

Отсюда коэффициент полезного действия тепловой машины Карно равен

.

Из последнего выражения видно, что КПД тепловой машины Карно зависит только от температур нагревателя и холодильника. Кроме того, из него следует, что КПД может составлять 100 % только в том случае, если температура холодильника равна абсолютному нулю. Это невозможно, но не из-за недостижимости абсолютного нуля (этот вопрос решается только третьим началом термодинамики, учитывать которое здесь нет необходимости), а из-за того, что такой цикл или нельзя замкнуть, или он вырождается в совокупность двух совпадающих адиабат и изотерм.

Поэтому максимальный КПД любой тепловой машины будет меньше или равен КПД тепловой машины Карно, работающей при тех же температурах нагревателя и холодильника. Например, КПД идеального цикла Стирлинга равен КПД цикла Карно.
