40.Классификация приборов для измерения давления

Классификация приборов для измерения давления по виду измеряемого давления

Приборы для измерения давления по виду измеряемого давления подразделяются на:

а) манометры – для измерения абсолютного и избыточного давления;

б) вакуумметры – для измерения разряжения (вакуума);

в) мановакуумметры – для измерения избыточного давления и вакуума;

г) напоромеры – для измерения малых избыточных давлений (до 40 кПа);

д) тягомеры – для измерения малых разряжений (до -40 кПа);

е) тягонапорометры – для измерения разряжений и малых избыточных давлений;

ж) дифференциальные манометры – для измерения разности давлений;

з) барометры – для измерения барометрического давления атмосферного воздуха

4.1.1. Классификация приборов для измерения давления по принципу действия

По принципу действия приборы для измерения давления делятся на:

а) жидкостные, основанные на уравновешивании измеряемого давления гидростатическим давлением столба жидкости;

б) деформационные (пружинные), измеряющие давление по величине деформации различных упругих элементов или по развиваемой ими силе;

в) электрические, основанные либо на преобразовании давления в какую-нибудь электрическую величину, либо на изменении электрических свойств материала под действием давления

41. Жидкостные манометры

Широко применяются в качестве образцовых приборов для лабораторных и технических измерений. В качестве рабочей жидкости используется спирт, вода, ртуть, масла.

Один конец трубки соединен с полостью, в кото­рой измеряется давление, другой конец трубки сообщается с атмосферой. Под действием измеряемого давления жидкость в трубке перемещается из одного колена в другое до тех пор, пока измеряемое давление не уравновесится гидростатическим давлением столба жидкости в открытом колене. Если давление в полости, с которой соединен прибор, ниже атмосферного, то жидкость в коленах переместится в обратном направлении, и высота ее столба будет соответствовать вакууму. Присоединив оба колена трубки к полостям с различными давлениями Р₁ и Р₂, можно определить разность давлений.

42. Пружинные манометры

Классификация пружинных приборов для измерения давления по типу

чувствительного элемента

1) приборы с трубчатой пружиной, или собственно пружинные (рис.4.2а, б);

2) мембранные приборы, у которых упругим элементом служит мембрана (рис.4.2в), анероидная или мембранная коробка (рис.4.2г, д), блок анероидных или мембранных коробок (рис.4.2е, ж);

3) пружинно - мембранные с гибкой мембраной (рис.4.2з);

4) приборы с упругой гармониковой мембраной (сильфоном) (рис.4.2к);

5) пружинно - сильфонные (рис.4.2и).

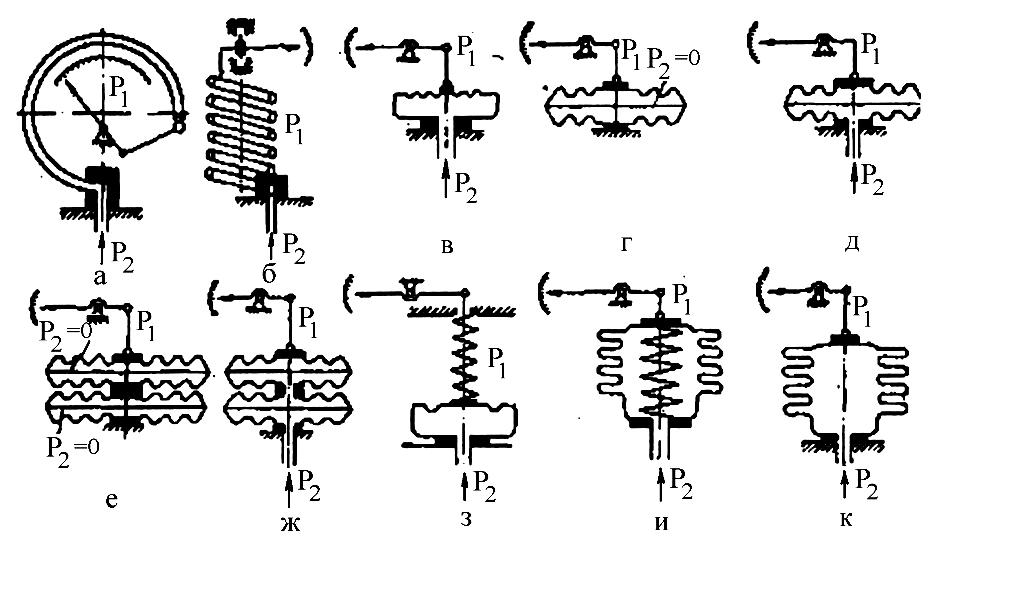

Рис. 1. Типы пружинных устройств

Рис. 4.2. Виды упругих чувствительных элементов

Действие пружинных приборов основано на измерении величины деформации различного вида упругих элементов. Деформация упругого чувствительного элемента преобразуется передаточными механизмами того или иного вида в угловое или линейное перемещение указателя по шкале прибора.
