61.Ёмкостной уровнемер

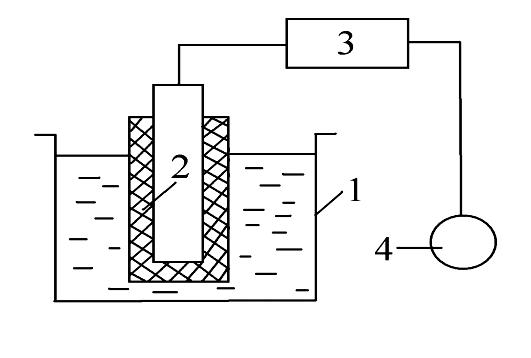

Принципиальная схема емкостного уровнемера показана на рис.4.73. В сосуд с жидкостью или сыпучим материалом 1, уровень которой необходимо измерять, опущен электрод 2, покрытый изоляционным материалом. Электрод вместе со стенками сосуда образует цилиндрический конденсатор, емкость которого меняется при колебаниях уровня жидкости. Величина емкости измеряется электронным блоком 3, который затем подает сигнал в блок 4, представляющий собой релейный элемент в схемах сигнализации достижения определенного уровня [3].
Схема емкостного уровнемера:
1 – сосуд с жидкостью;
2 – электрод;
3 – электронный блок;
4 – релейный блок или измерительный
прибор
64.Принцип действия вискозиметра основан на зависимости динамической вязкости от перепада давления на капиллярной трубке при постоянном расходе анализируемой жидкости, протекающей через капилляр. Для определения вязкости жидкости при определенной температуре измерительный узел прибора термостатируют. Для поддержания постоянного расхода в приборе применен дозирующий насос шестеренчатого типа.
Принцип действия вискозиметра состоит в том, что при вращении кольцевых весов создается перепад уровней ртути, под действием которого исследуемое вещество перетекает через капилляр из одного колена в другое.
Принцип действия вискозиметра с падающим шариком или с падающим цилиндром основан на измерении скорости перемещения шарика ( или цилиндра) под действием заданной силы в большом цилиндре, заполненном исследуемым расплавом.
Принцип действия вискозиметра основан на зависимости динамической вязкости от перепада давления на капиллярной трубке при постоянном расходе анализируемой жидкости, протекающей через капилляр
Вязкость капельных жидкостей определяют при помощи; приборов, называемых вискозиметрами. Принцип действия вискозиметра может быть разным.
В лабораториях нефтебаз вязкость определяют с помощью стандартных приборов, называемых вискозиметрами. Принцип действия вискозиметра основан на замере времени истечения определенного объема нефтепродукта, подогретого до температуры испытания ( 50; 80 или 100 С), из специального резервуара с калиброванным отверстием. Время истечения нефтепродукта различной вязкости различно. Сравнивая это время с постоянной вискозиметра, получают значение кинематической вязкости нефтепродукта при температуре испытания. Работникам речного транспорта, принимающим участие в определении вязкости нефтепродукта в конфликтных ситуациях, предварительно следует познакомиться с ГОСТ 33 - 66 и описанием вискозиметра.
Ультразвуковые вискозиметры обычно предназначены для измерения динамической вязкости. Принцип действия вискозиметра основан на определении времени затухания ультразвуковых колебаний в испытываемой жидкости.

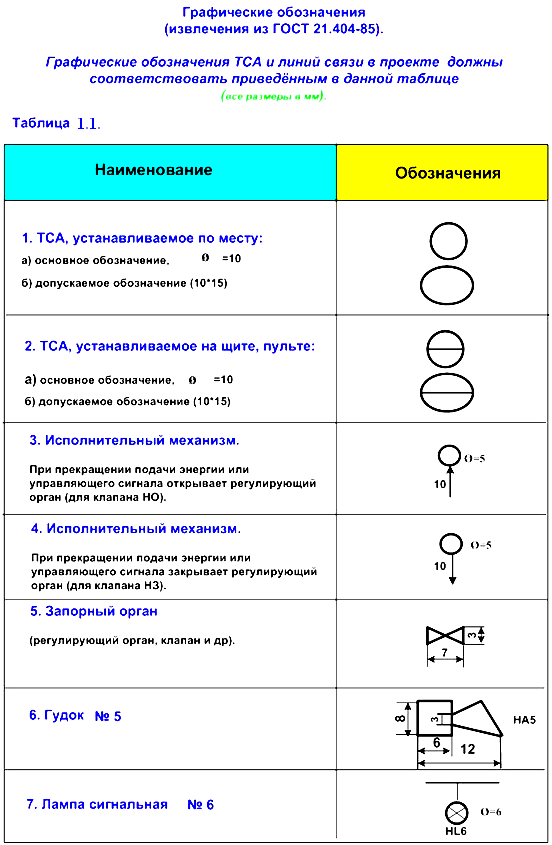

A (Alarm) |
Тревога – символ сигнализации. |
|||
C (Choice) |
Выбор, отбор – функциональный признак автоматического регулирования, управления. |
|||
D (Density) |
Плотность, удельный вес, символ плотности. |
|||
D (Differential) |
Дифференциал, разность – дополнительное обозначение после измеряемой величины разности, перепада. |
|||
E (Electric) |
Электрический – символ любой электрической величины. |
|||
E (Elementary) |
Первичный – функциональный признак первичного преобразователя, сенсора. |
|||
F (Flow) |
Течение, поток, струя – символ расхода. |
|||
F (Fraction) |
Дробь – дополнительное обозначение после измеряемой величины соотношения, доли. |
|||
G (Gabarit) |
Габарит, размер – символ измерения размера, положения, перемещения. |
|||
H (Hand) |
Рука – символ ручного воздействия. |
|||
H (High) |
Высокий, верхний – функциональный признак верх- него предела измеряемой величины. |
|||
I (Indicate) |
Индикация, указание – функциональный признак показывающего прибора. |
|||
K (Control) |
Контроль (времени) – символ времени, временной программы. |
|||
K (Control station) |
Станция контроля – функциональный признак наличия переключателя для выбора вида управления (ручное, автоматическое) и устройства для дистанционного управления. |
|||
H (Hand) |
Рука – символ ручного воздействия. |
|||
H (High) |
Высокий, верхний – функциональный признак верх- него предела измеряемой величины. |
|||
L (Level) |
Уровень – символ уровня. |
|||
L (Low) |
Низкий – функциональный признак нижнего предела измеряемой величины. |
|||
M (Moist) |
Влажный – символ влажности. |
|||
P (Pressure) |
Давление – символ давления, вакуума. |
|||
P (Pneumatic) |
Пневматический, воздушный – обозначение пневматического сигнала. |
|||
Q (Quality) |
Качество – символ качества (состав, концентрация и т.п.). |
|||
Q (Quantity) |
Количество, сумма – дополнительный символ интегрирования, суммирования по времени. |
|||
R (Radiation) |
Радиация – символ радиоактивности. |
|||
R (Record) |
Записывать, регистрировать – функциональный при- знак регистрации информации. |
|||
S (Speed) |
Скорость – символ скорости, частоты. |
|||
S (Switch) |
Включение – функциональный признак формирования сигнала включения, отключения, переключения, блокировки. |
|||
T (Temperature) |
Температура – символ температуры. |
|||
T (Transmit) |
Передавать – функциональный признак дистанционной передачи сигнала; символ преобразователя сигнала. |
|||
U (Universal) |
Универсальный – символ измерения нескольких разнородных величин. |
|||
V (Viscosity) |
Вязкость – символ вязкости. |
|||
W (Weight) |
Вес, груз – символ массы. |
|||
|
D |
Плотность (Density) |
|
|
|
E |
Электрическая величина (Electric) |
|
|
|
F |
Расход (Flow) |
|
|
|
G |
Размер, положение, перемещение (Gabarit) |
|
|
|
H |
Ручное воздействие (Hand) |
|
|
|
K |
Время, временная программа (Control) |
|
|
|
L |
Уровень (Level) |
|
|
|
M |
Влажность (Moist) |
|
|
|
P |
Давление, вакуум (Pressure) |
|
|
|
Q |
Величина, характеризующая качество: состав, концентрация и т.п. (Quality) |
|
|
|
R |
Радиоактивность (Radiation) |
|
|
|
S |
Скорость, частота (Speed) |
|
|
|
T |
Температура (Temperature) |
|
|
|
U |
Несколько разнородных измеряемых величин (Universal) |
|
|
|
V |
Вязкость (Viscosity) |
|
|
|
W |
Масса (Weight) |
|
Для обозначения величин, не предусмотренных данным стандартом, допускается использовать резервные буквы. Применение резервных букв должно быть расшифровано на функциональной схеме.
Резервные буквы: A, B, C, I, J, N, O, Y, Z.
*На
месте буквы
могут быть:
Таблица 1.4.
-
Q
Интегрирование,
суммирование по времени (Quantity)
J
Автоматическое переключение, обегание
F
Соотношение, доля, дробь (Fraction)
D
Разность, перепад (Differential)
*
функциональные
признаки ТСА (в строгом нижеследующем
порядке):
Таблица 1.5.
I |
Показание (Indicate) |
R |
Регистрация (Record) |
C |
Автоматическое регулирование, управление (Choice) |
S |
Включение, отключение, переключение, блокировка (Switch) |
A |
Сигнализация (Alarm) |
При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме.
Букву S применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки.
Букву А применяют для обозначения функции «сигнализация» независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.
При применении контактного устройства прибора для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы S и A.
Таблица 1.6. Дополнительные буквенные обозначения функциональных признаков ТСА.
Обозначение |
Наименование |
Назначение |
E |
Чувствительный элемент |
Устройства, выполняющие первичное преобразование: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т. п. (Elementary) |
T |
Дистанционная передача |
ТСА с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры. (Transmit) |
K |
Станция управления |
ТСА, имеющие переключатель для выбора вида управления и устройство для дистанционного управления. (Control station) |
Y |
Преобразование, вычислительные функции |
Для построения обозначений преобразователей сигналов и вычислительных устройств. |
Таблица 1.7. Буквенные обозначения для построения
