3.2.5. Находим значения потребного напора для каждого отдельного трубопровода, задаваясь значениями расхода Qmpi от 0 до 1.4Qнт с шагом 0.2 Qнт. Полученные данные заносим в таблицу

i:=1 . . .5

Q_mpi, м³/с	0	15·10^-5	30·10^-5	45·10^-5	60·10^-5	75·10^-5	90·10^-5
H_потр1, м	0	15	30	45	60	128	176
H_потр2, м	577	745	1206	1959	3067	4456	6148
H_потр3, м	1082	1405	2332	3862	3862	8843	12240
H_потр4, м	375	704	1637	3173	5392	8198	11620
H_потр5, м	0	10	20	30	40	85	117

Q_mp6, м³/с	0	40·10^-5
H_потр₆, м	1133	1359

3.3. Строим графики зависимости H_потр_i = f(Q_mpi) для каждого отдельного трубопровода в одних координатах

3.4. Строим суммарную характеристику гидропривода сложением графиков H_потр_i = f(Q_mpi), придерживаясь следующего порядка

3.4.1. Складываем трубопроводы 2, 3 и 4

Трубопроводы 2, 3 и 4 работают параллельно, следовательно, их сложение проводим по горизонтали.

Q_2-4= Q₂+Q₃+Q₄ при Н_пот_I= const

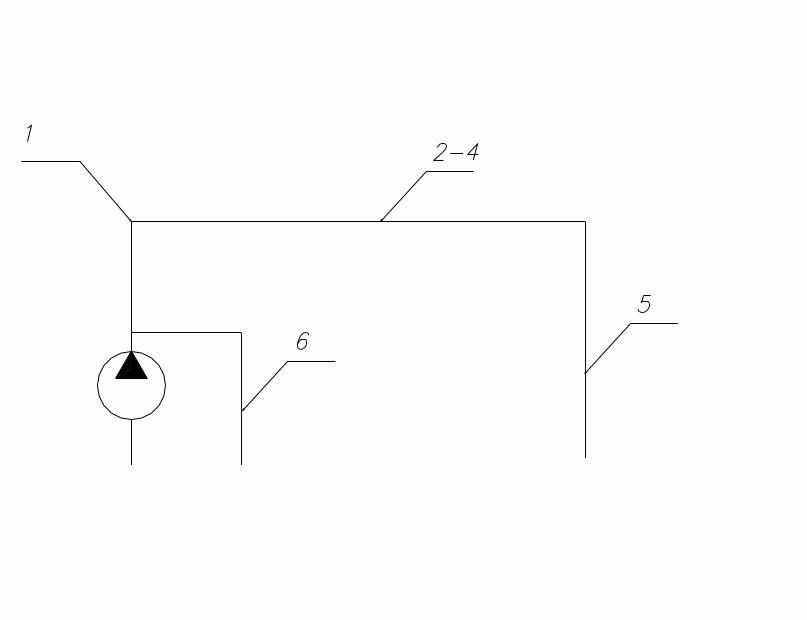

3.4.2. Упрощаем эквивалентную схему гидропривода

3.4.3. Складываем трубопроводы 1, 2-4 и 5

Трубопроводы 1, 2-4, 5 работают последовательно. Их сложение ведем по вертикали.

h_1-5= h₁+h_2-4+h₅ при Q = const.

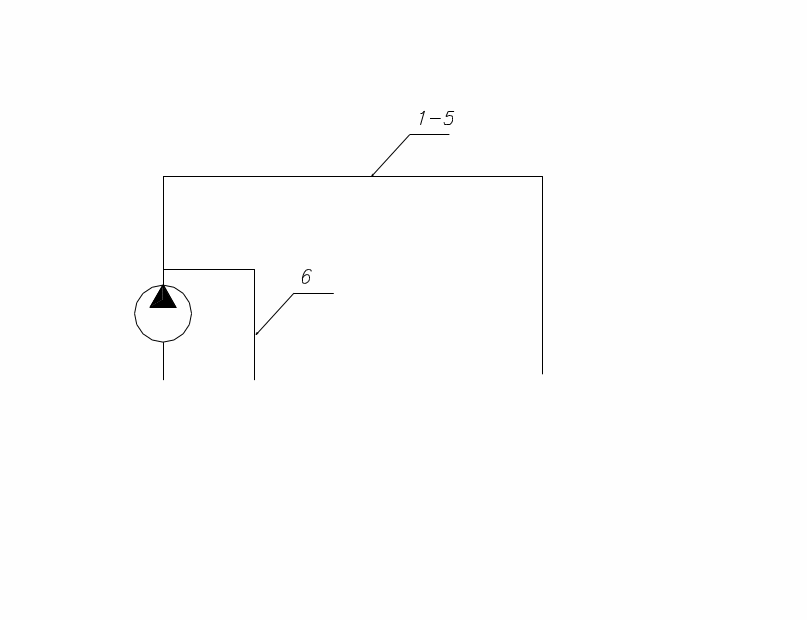

3.4.4. Упрощаем эквивалентную схему

3.4.5. Складываем трубопроводы 1-5 и 6

Трубопроводы 1-5 и 6 работают параллельно. Их сложение ведем по горизонтали.

Q_сум= Q_1-5
i+Q₆ при Н_пот_I= const.

3.4.6. График 1–6 является суммарной характеристикой гидропривода

4. Определяем значение потребного напора h_н графически

_____ м

5. Определяем давление на выходе из насоса.

= __________ Па.

6. Определяем величину объемного коэффициента полезного действия насоса η_он при полученном давлении на выходе из насоса

где = - коэффициент удельных утечек жидкости в насосе определяется по заданному коэффициенту полезного действия насоса = 0,8 при определённом перепаде давления на насосе = 10,5·10⁶ Па;
