2. Конструкторская часть

2.1 Описание создания сборки 3d модели изделия

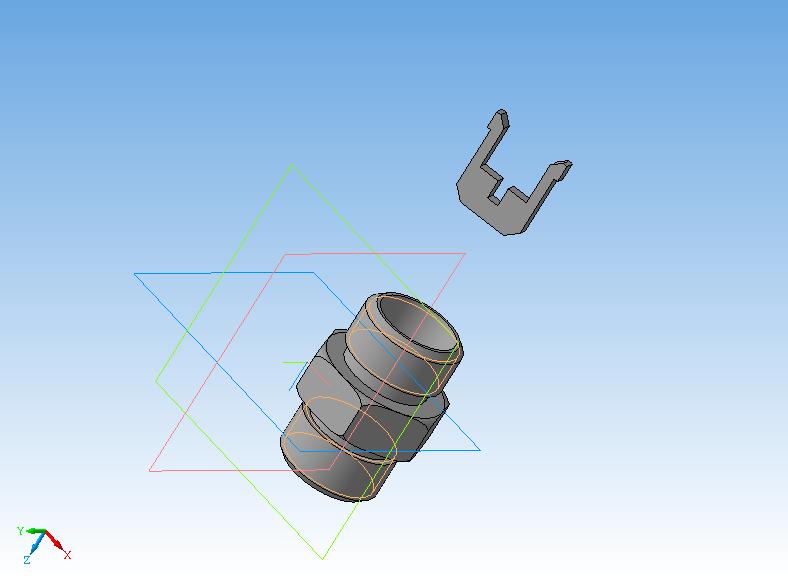

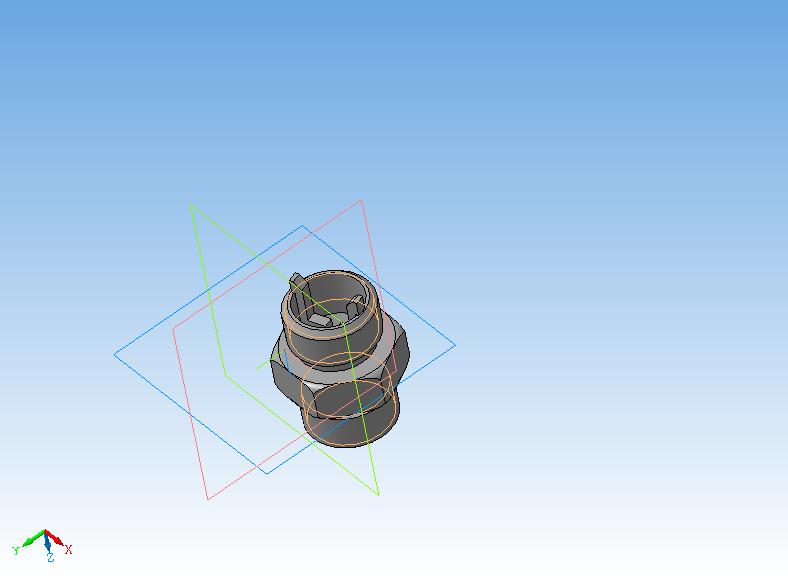

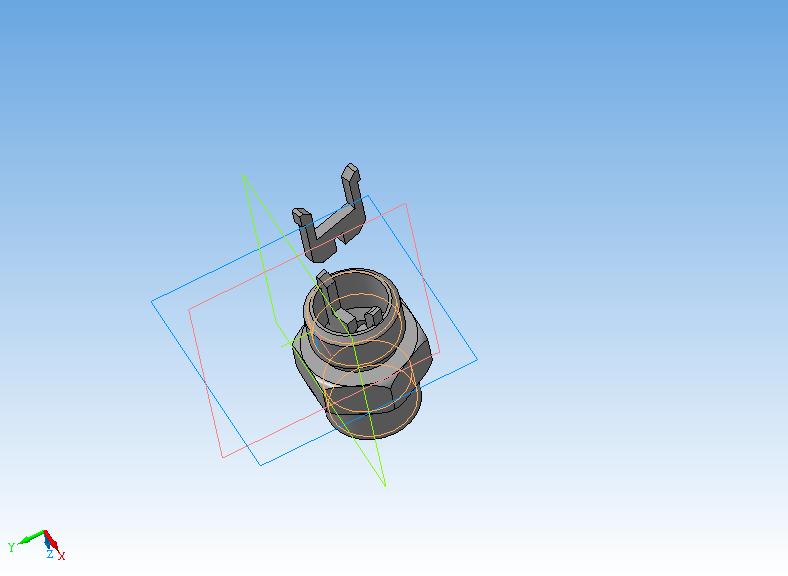

1)Для начала возьмем одну из деталей за основу один из штуцеров и вставим первую скобу задав соосность элементов,

и нужно указать совпадение плоскости плеча скобы со стенкой штуцера.

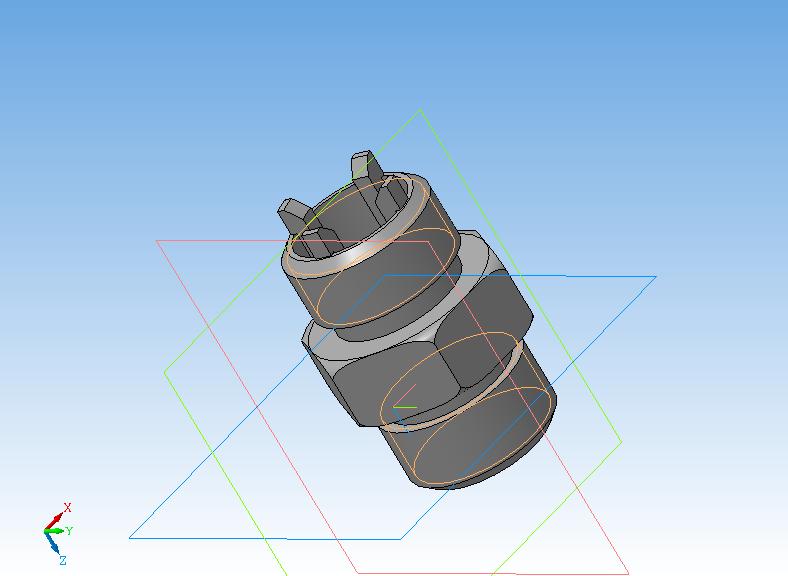

2) Проделаем теже операции и с другой скобой.

Но нужно указать что скобы находятся под углом 90º.

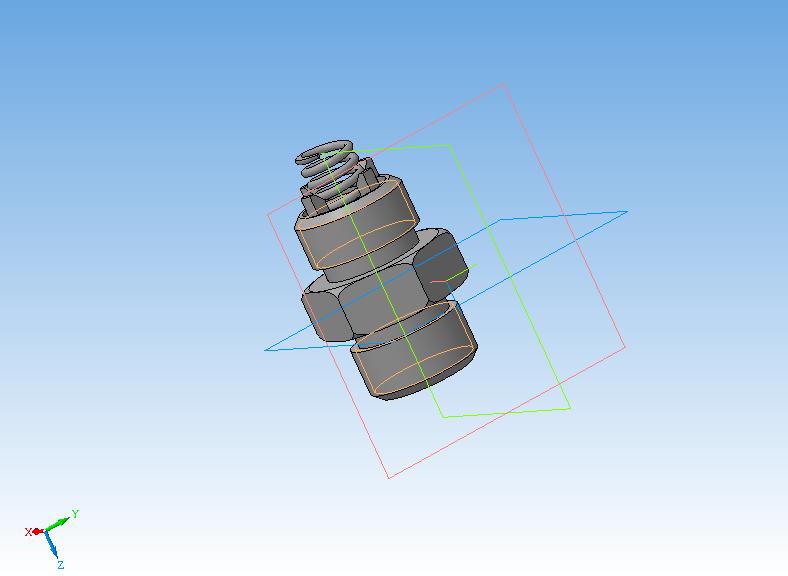

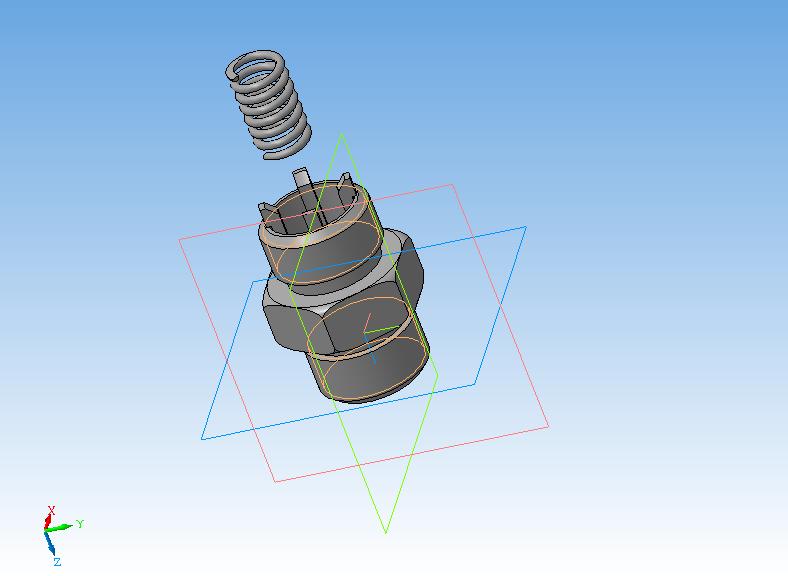

3)Добавляем в сборку пружину. Указываем соосность пружины и штуц

и указываем совпадение плоскостей одного конца пружины и наружной плоскости скоб.

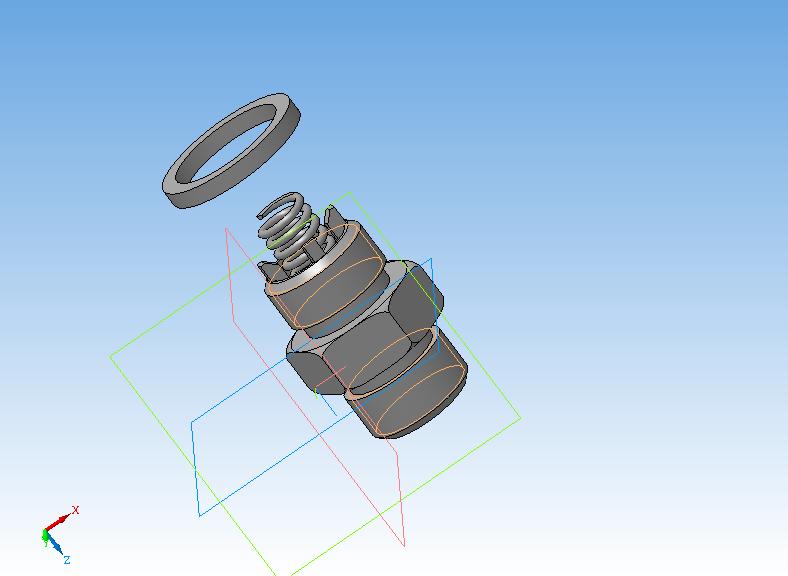

4)Ставим уплатнительную шайбу на штуцер указав соосность и совпадение неоюходимых плоскостей

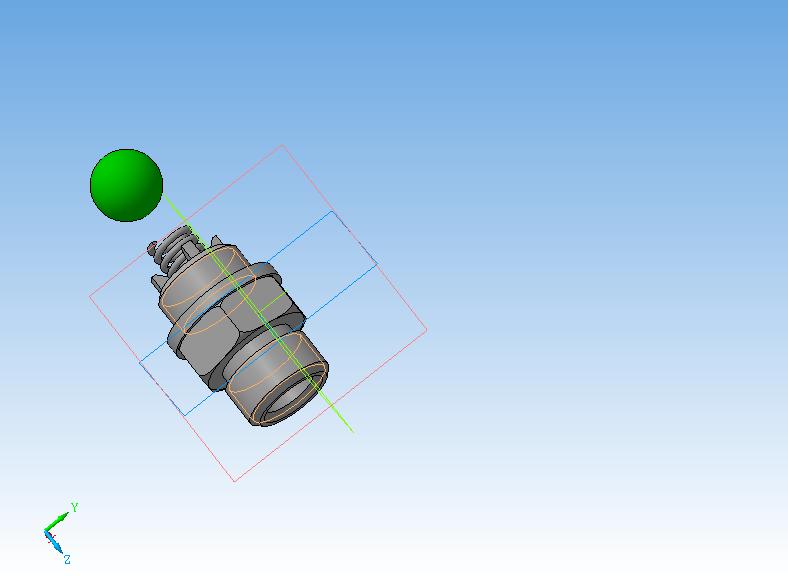

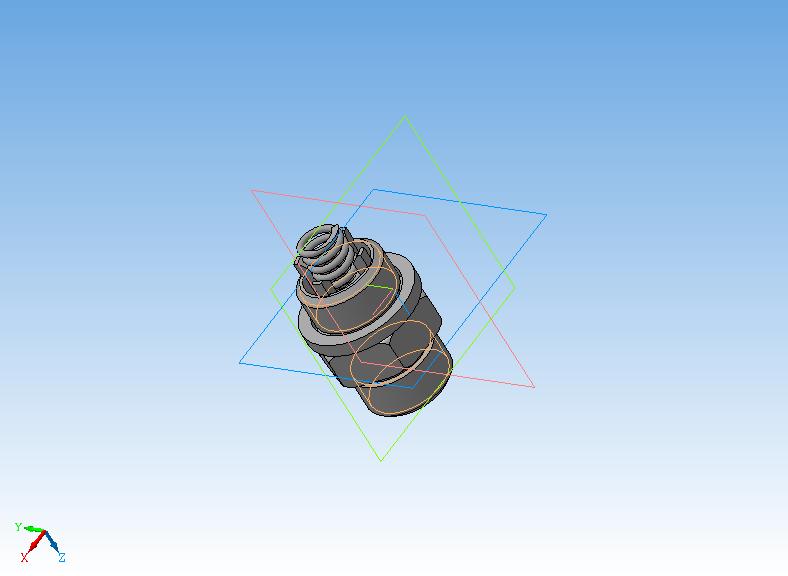

5)добавляем шарик указав соосность.

6) Проделываем теже операции с другим штуцером.

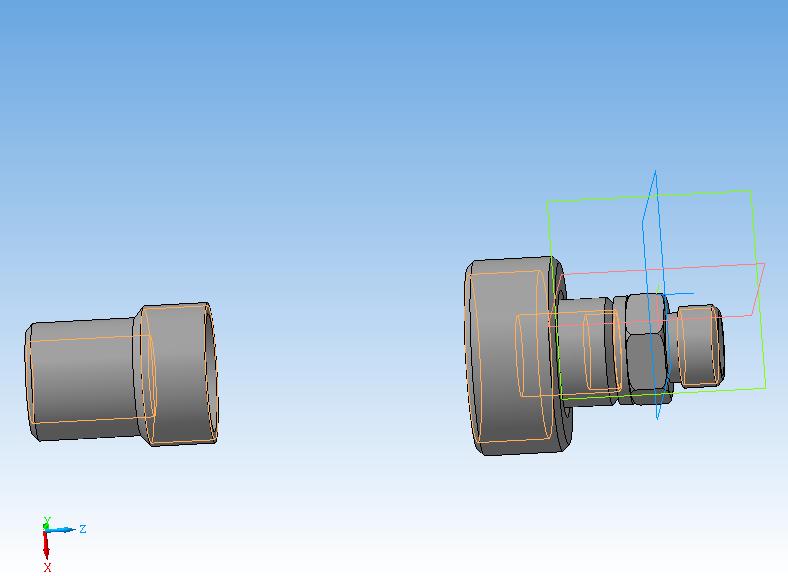

7) Добавляем седло, шайбу и накладную шайбу указав их соосность и совпадение соответствующих плоскостей

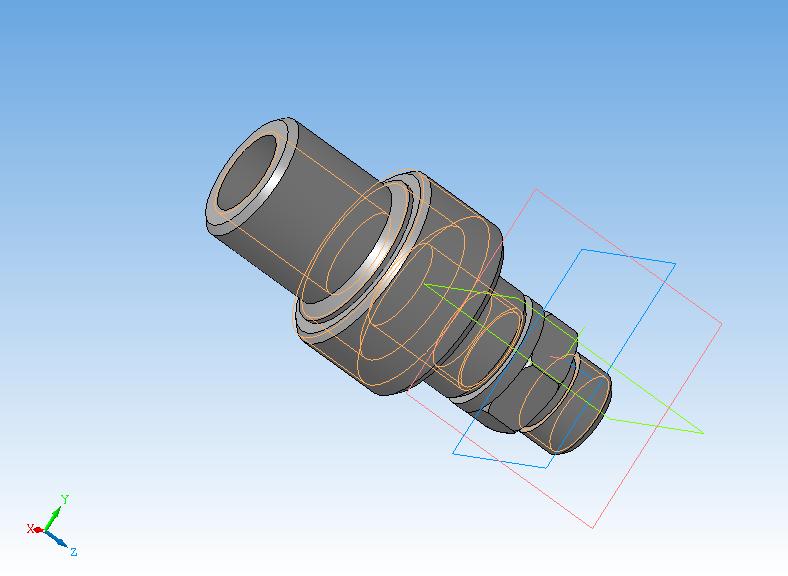

8)Указываем соосность седла и штуцера, а также совпадение торца седла и прокладкию

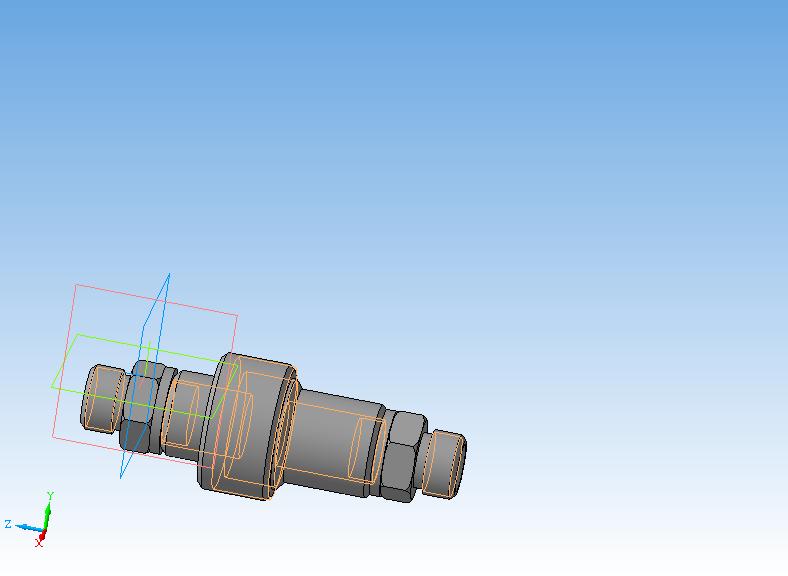

9) Добавляем в сборку корпус указав соосность с другими деталя указываем совпадение соответствующих плоскостей седла и корпуса. 10) Указываем совпадение торца корпуса и плоскости прокладки на втором штуцере.

11) Проверяем пересечение деталей.

Список используемых источников

1. AutoCAD 2009. Учебный курс, 1-е издание, 2008 год, 576 стр.

2. Гибкие производственные комплексы / Под ред. П.Н.Белянина и В.А.Лещенко.- М.: Машиностроение, 2004.-384 с.

3. Корсаков В.С. Автоматизация производственных процессов. Учебник для вузов.- М.: Высш. шк., 2001.- 295 с.

4. Лебедовский М.С., Федотов А.И. Автоматизация в промышленности: Справочная книга. Лениздат 2006. - 251 с.
