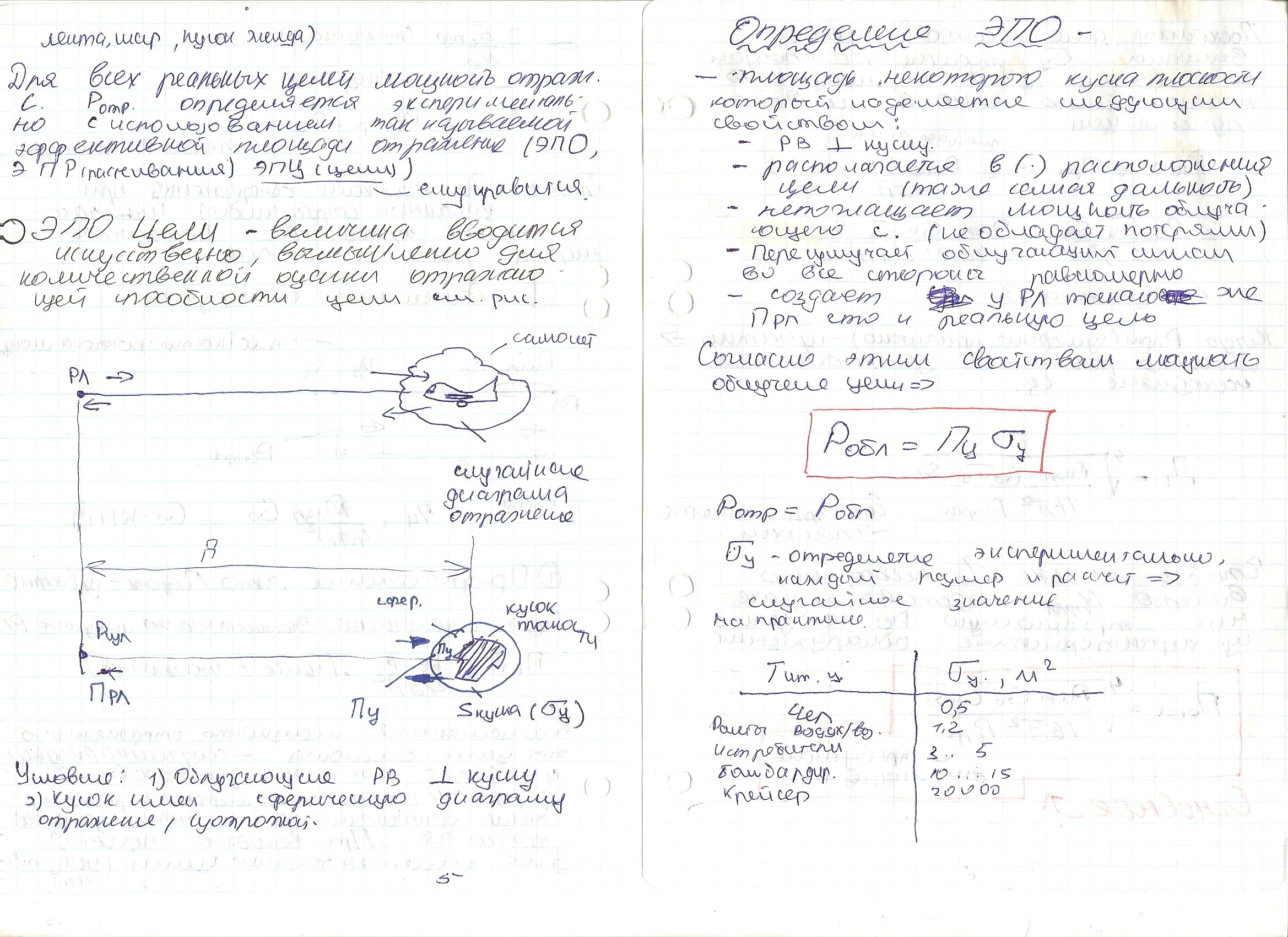

1 8. Эффективная площадь отражения цели: определение и применение.
Эта величина вводится искусственно(нарочно) для количественной оценки отражающей способности цели. ЭПО цели – это площадь некоторого куска плоскости, который наделяется следующими свойствами: кусок должен иметь сферическую диаграмму отражения, область распространения волны была перпендикулярна к куску.(т.е. кусок перпендикулярен направлению облучения). Другие свойства: располагается в точке расположения цели, не поглощает мощность облучающего сигнала, переизлучает облучающий сигнал во все стороны равномерно, создает у РЛ такую же плотность потока мощности, что и реальная цель.

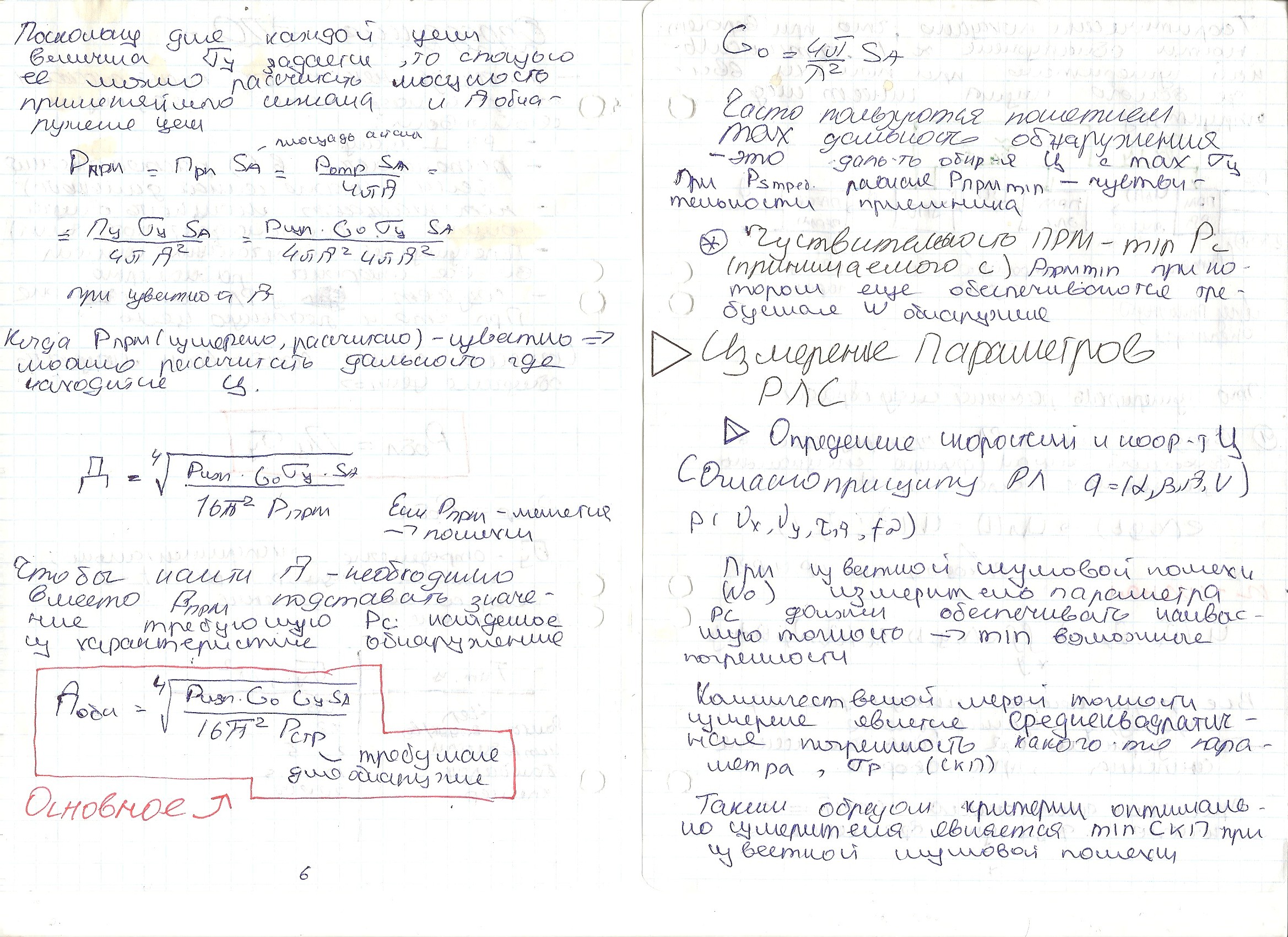

19. Зависимость мощности принимаемого отраженного сигнала от параметров РЛ и Ц. см. рис.
20. Дальность обнаружения цели заданного типа: определение и формула дальности.

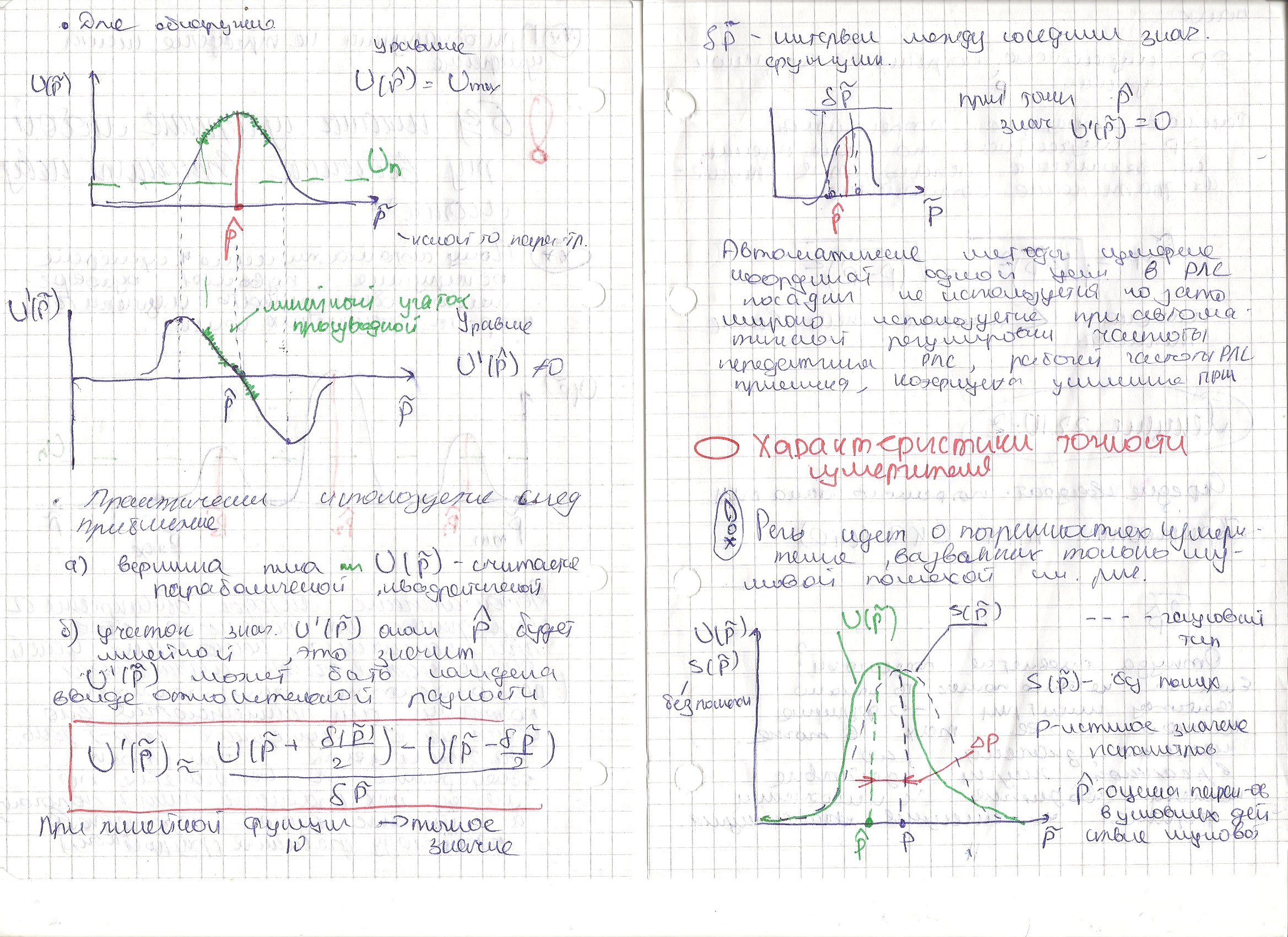

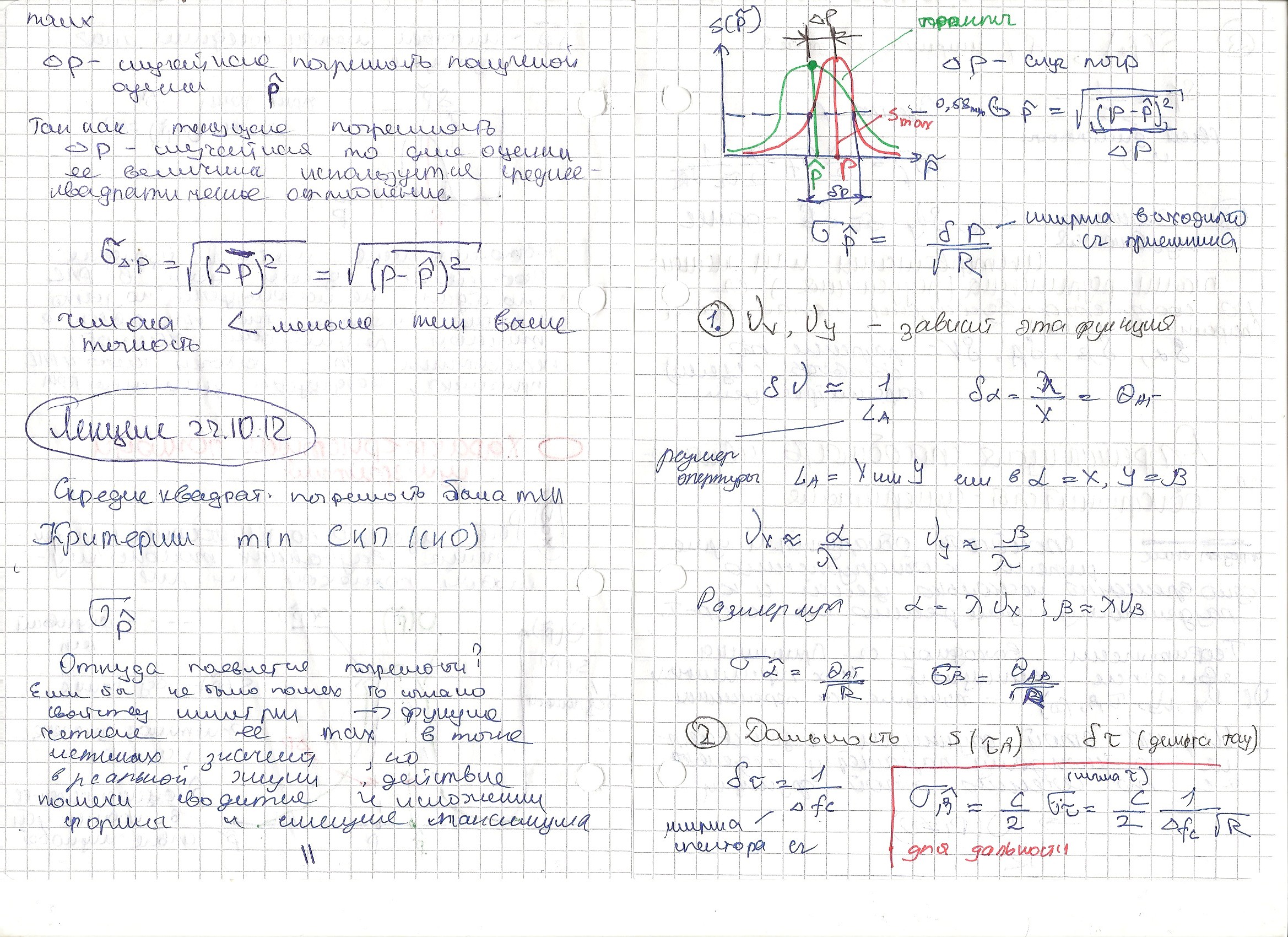

21. Постановка задачи измерения параметров сигнала, критерий точности измерения.
Методы измерения параметров сигнала: 1)Полуавтоматические – координаты максимума(Umax) функции U(p^) находятся визуально по экрану индикатора по нанесенной на него шкале. 2) Автоматические, как правило, оказываются очень сложными, поэтому применяются для обнаружения и измерения координат только одной цели.
22. Алгоритм действия оптимального измерителя параметров сигнала.
П ри вероятности обнаружения =1, оптимальный измеритель, при помехе в виде белого шума, имеет следующую структуру:
Работа:
1)
Все радиоволны приходящие на апертуру антенны суммируются, на выходе ПРМ РВ получаем электрический сигнал.
2) Далее сигнал преобразуется в
3)УПО анализирует и находит точку где функция достигает максимума.
4)
23. Структурная схема и принцип действия измерителя параметров сигнала.
БЛЯ СМОТРИ ВОПРОС 22, ОДНО И ТОЖЕ СПРАШИВАЕТСЯ.
