7. Основные методы радиолокации, их принципиальные отличия.

П о своей физической природе радиолокационный сигнал может быть 3-х видов: радиосигнал, излучаемый РПД, устройством на цели не зависимо от РЛ, радиосигнал, излучаемый РПД цели по запросу РЛ(ответный), радиосигнал, отражаемый целью при облучении её РЛ(отраженный). В зависимости от типа используемого радиосигнала различают пассивные метод РЛ, метод активного ответа (по ответному сигналу), метод активного ответа(по отраженному сигналу).

8. Пассивный метод рл и его возможности.

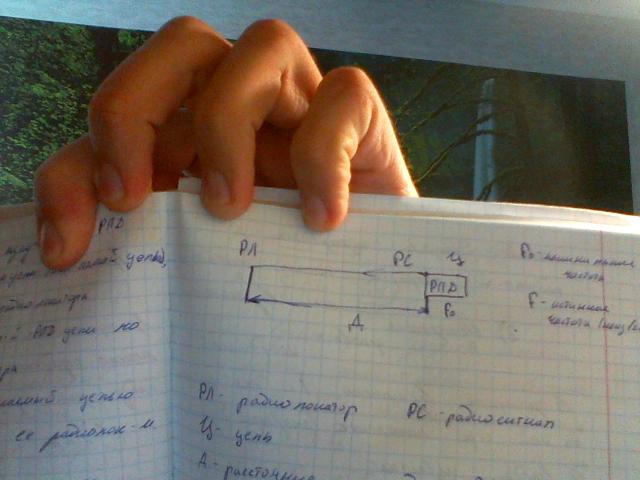

Радиосигнал, излучаемый РПД, устройством на цели не зависимо от РЛ.

1 – измерение Д. Д=c*t, в данной формуле за место t записывается , при этом методе измерение Д невозможно т.к. не известно время излучения.

2 – Измерение скорости измерение радиальной скорости таким методом не возможно т.к. не известна частота излучения.

3- Измерение угловых координат. В принципе возможно, т.к. для оценки начальное (опорное) значение всегда известно(=0)

9 . Активные метод рл по ответному сигналу и его возможности.

1- Измерение Д. Возможно. Д=c*t, в данной формуле за место t записывается , - известно(время прохождения запр-го сигнала по цепям самолетного ответчика.

2 – измерение радиальной скорости. ;частота излучения известна. Измерение доплеровской частоты возможно, если частота запросного сигнала в ответчике не изменяется.

3 – измерение угловых координат производится путем реализации принципа измерения как в предыдущем методе(пассивный).

1 0. Активный метод рл по отраженному сигналу и его возможности(основной метод рл).

1- Измерение Д. Возможно. Д=c*t, в данной формуле за место t записывается ,

; Где - время запаздывания отр-го относительно зондирующего.

2 – измерение радиальной скорости. ;

3 – измерение угловых координат производится путем реализации принципа измерения как в предыдущем методе(пассивный).

11. Физические причины, порождающие задачу обнаружения рл сигнала.

В большинстве практических случаев в пределах рабочей зоны РЛС находятся большое количество целей или цели и объекты, создающие пассивную помеху.

12. Постановка задачи обнаружения сигнала: используемые модели рл сигнала и действующей помехи.

Согласно принципу обнаружения необходимо обнаружить сигнал со случайной амплитудой и фазой(начальными) и неизвестными параметрами: , особенность обнаружения радиолокационной цели по рл сигналу состоит в следующем:

1 – РЛ сигнал всегда принимается совместно с помехой. 2 – РЛ сигнал часто очень мал и соизмерим с мощностью помехи. Это приводит к ошибкам обнаружения цели. Принято считать, что обнаружитель является оптимальным, если он работает с мин. вероятностями ошибок. В радиолокации обнаружитель считается оптимальным, если он обеспечивает макс. вероятность обнаружения при допустимой вероятности ложной тревоги. Помеха принимается в виде белого шума.

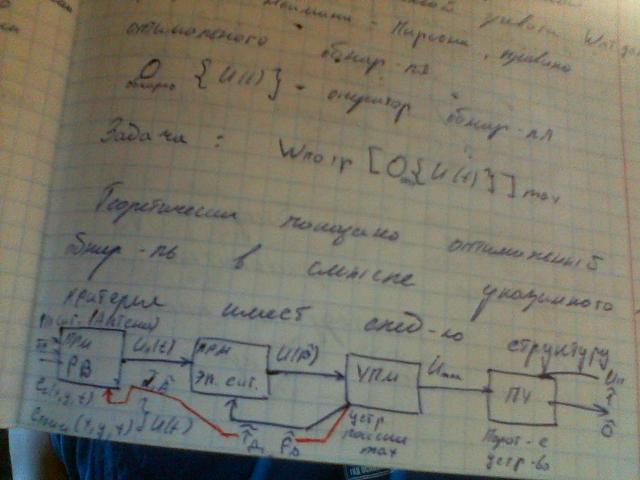

Обнаружитель:

Работа обнаружителя: 1) U(t) – входной сигнал. 2) 3)

4)

1 3. Критерий эффективности обнаружителя РЛ сигнала.

Эффективность обнаружения цели(сигнала) оценивается количественно следующими характеристиками: 1) Вероятность обнаружения , где некоторое пороговое значение. 2)Дальность обнаружения.

14. Алгоритм функционирования оптимального обнаружителя РЛ сигнала.

Работа обнаружителя: 1) U(t) – входной сигнал. 2) 3)

4)

15. Структурная схема и принцип действия обнаружителя РЛ сигнала.

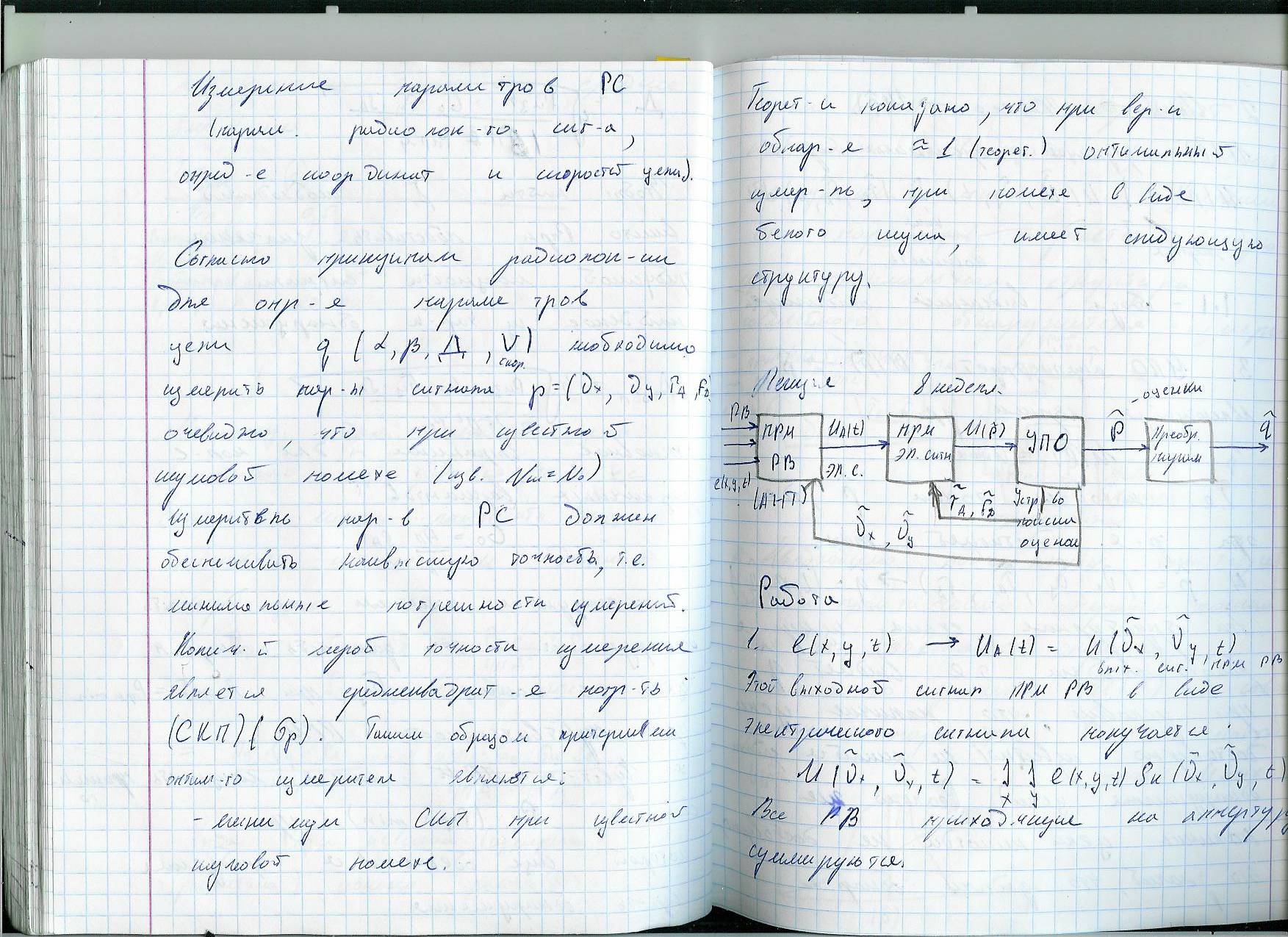

П ри вероятности обнаружения =1, оптимальный измеритель, при помехе в виде белого шума, имеет следующую структуру:

Работа:

1)

Все радиоволны приходящие на апертуру антенны суммируются, на выходе ПРМ РВ получаем электрический сигнал.

2) Далее сигнал преобразуется в

3)УПО анализирует и находит точку где функция достигает максимума.

4)

16. Зависимость вероятностей обнаружения и ложной тревоги от параметров обнаружителя.

Вероятность обнаружения:

, где некоторое пороговое значение.

Вероятность ложной тревоги:

спектральная плотность мощности помехи

17. Рабочие характеристики обнаружителя: определение и применение.

Д альность обнаружения, мощность излучения, плотность потока мощности

; G0 – коэффициент направленного действия антенны (отношение квадрата напряженности поля, создаваемого антенной в данном направлении, к среднему значению квадрата напряженности поля по всем направлениям)

Вероятность обнаружения:

, где некоторое пороговое значение.

Вероятность ложной тревоги:

спектральная плотность мощности помехи
