Вставка-ответы Акимовой А.

15. Уравнение первичного напряжения трансформатора. Формула.

Уравнение напряжения первичной обмотки:

,

где U₁   – комплекс напряжения на первичной обмотке;

Е₁   – комплекс ЭДС первичной обмотки;

I₁    – комплекс тока первичной обмотки;

r₁    – резистивное сопротивление первичной обмотки;

X₁   – индуктивное сопротивление рассеивания первичной обмотки.

16. Уравнение напряжения вторичной обмотки:

,

где U₂   – комплекс напряжения на вторичной обмотке;

Е₂   – комплекс ЭДС вторичной обмотки;

I₂    – комплекс тока вторичной обмотки;

r₂    – резистивное сопротивление вторичной обмотки;

X₂   – индуктивное сопротивление рассеивания вторичной обмотки.

17. Уравнение токов трансформатора. Формула.

Уравнение токов:

,

где I_x  – ток холостого хода трансформатора.

18. Чем отличается приведенный трансформатор от реального? Приведенный трансформатор отличается следующим: 1) число витков вторичной обмотки его равно числу витков первичной обмотки реального трансформатора; 2) активные, реактивные и полная мощности, а также потери вторичных обмоток приведенного и реального трансформаторов соответственно равны. 3) коэффициентом трансформации

k=E_l/E₂=w_l/w₂=1

Приведенный трансформатор.

Для облегчения анализа процессов, происходящих в трансформаторе, упрощения векторной диаграммы и возможности построения схемы замещения условно принимают, что приведенный ток вторичной обмотки i'₂ является ее действительным током.

С этой целью действительную вторичную обмотку с числом витков ω₂ условно заменяют фиктивной обмоткой,числом витков ω₁. Такую условную обмотку называют приведенной вторичной обмоткой, а операцию замены — приведением вторичной обмотки к первичной.

Так как число витков приведенной вторичной обмотки равно числу витков первичной, то индуктируемые потоком взаимоиндукции электродвижущие силы обеих обмоток равны, т. е.

Необходимо, чтобы приведенная обмотка была эквивалентна действительной вторичной обмотке. Поэтому потери должны сохраниться:

В приведенной обмотке должны сохраниться те же соотношения между активными и индуктивными падениями напряжений, которые существуют в действительной обмотке. Отсюда получим выражение для индуктивного сопротивления приведенной обмотки

19 Угол сдвига фаз между ЭДС и магнитным потоком. Число.

сдвиг фаз между E и Ф м = равен 90°

20. Что определяет намагничивающий ток?

величина намагничивающего тока и его форма в значительной степени определяются магнитными свойствами магнитопровода трансформатора, которые зависят от величины индукции в стали. При увеличении насыщения магнитопровода намагничивающий ток резко возрастает.

Намагничивающий ток-является главной составляющей тока Х.Х. Этот ток является Реактивным I_р .

21. Угол сдвига фаз между намагничивающим током и магнитным потоком. Число.

 Намагничивающий ток , т.е. реактивная составляющая  I_р, совпадает по фазе с магнитным потоком в сердечнике

сдвиг фаз между  составляющими . активной I_а и I_р равен 90°.

22. Форма намагничивающего тока трансформатора в режиме насыщения. График.

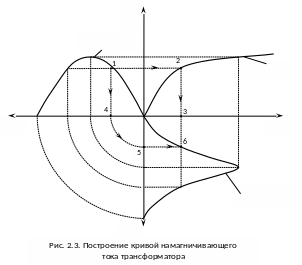

Если магнитопровод трансформатора не насыщен, то намагничивающий ток −синусоидальный, если магнитопровод насыщен, то ток несинусоидальный. Но в любом случае намагничивающий ток совпадает по фазе с магнитным потоком . Внасыщенном трансформаторе ток определяется по кривой намагничивания представленной на рис.2.3 в первом квадранте.
