2. Расчетные параметры

Емкость эмиттерного перехода , .

1. Расчет схемы с общим эмиттером

1. Выбор рабочей точки, расчет по постоянному току, стабилизация тремя сопротивлениями. Оценка Uвых макс

Выберем напряжение источника питания Е_к =15 В, U_э0=2 В. R_к=1,3 КОм.

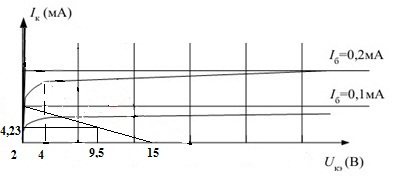

I_к=U_к/R_к=5,5/1300=4,23 мА. Точка А – рабочая точка (возьмем ее на середине отрезка между U_{кэ max} и границей нелинейной характеристики).

U_кэ=U _{кэ max} – (U_{кэ max} – 4)/2=9,5 В.

R_э=U_э0/I_э=473 Ом.

R_н=2,7 КОм.

2. Расчет k0, Ke, Rвх, Fв, Fн

• Коэффициент усиления каскада по напряжению

,

где – крутизна транзистора в рабочей точке (схема ОЭ),

– эквивалентная проводимость выходной цепи каскада,

R₀ = R_i ||R_к||R_н – сопротивление выходной цепи,

– выходная проводимость (сопротивление) транзистора,

– проводимость (сопротивление) коллекторной нагрузки,

– проводимость (сопротивление) нагрузки.

• Сквозной коэффициент усиления каскада по напряжению

где – коэффициент передачи входной цепи,

– проводимость (сопротивление) источника сигнала,

– эквивалентная проводимость (сопротивление) входной цепи,

– проводимость (сопротивление) цепи питания базы транзистора,

– входная проводимость (сопротивление) транзистора,

.

• Входное сопротивление усилительного каскада

,

,

где – распределенное сопротивление базы транзистора,

– дифференциальное сопротивление эмиттерного перехода,

– коэффициент усиления транзистора по току в схеме с ОЭ.

Формулы для расчета параметров усилителя при низких и высоких частотах:

Полная эквивалентная схема исследуемого усилителя (входная и выходная цепи)

Упрощенная эквивалентная схема усилителя (входная и выходная цепи)

• Граничная частота усилительного каскада в области нижних частот определяется влиянием емкости выходной цепи Сс₂

,

где .

• Граничная частота входной цепи каскада в области нижних частот:

,

где .

• Нижняя граничная частота сквозного коэффициента усиления

,

где – эквивалентная постоянная времени усилителя в области нижних частот.

• Граничная частота выходной цепи усилительного каскада в области верхних частот:

,

где – постоянная времени усилительного каскада в области верхних частот;

t – собственная постоянная времени транзистора (учитывающая зависимость S(w))

– постоянная времени, обусловленная влиянием нагрузки;

– эквивалентная проводимость нагрузки транзистора.

• Постоянная времени входной цепи в области верхних частот:

,

где С_вх – входная динамическая емкость транзистора;

– сумма проводимостей генератора сигнала и входной проводимости транзистора.

• Верхняя граничная частота сквозного коэффициента усиления определяется и входной, и выходной цепями усилителя:

,

где – эквивалентная постоянная времени сквозной цепи усилителя в области верхних частот (в пределах полосы пропускания).

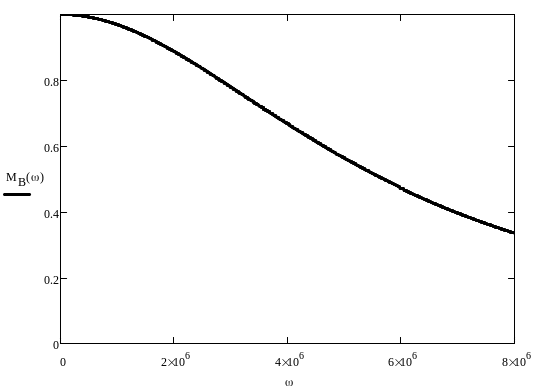

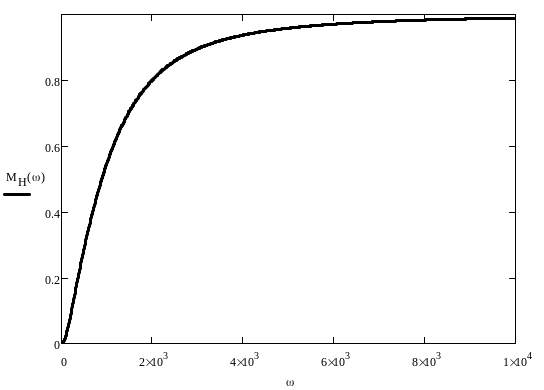

• Нормированные частотные характеристики усилительного каскада

К0	Ке	Rвх, Ом	Fн, Гц	Fв, КГц
92	45	472	301	690
