Министерство образования и науки Российской Федерации

ФГАОУ ВПО «Уральский федеральный университет имени первого Президента России Б.Н.Ельцина»

Кафедра радиоэлектроники информационных систем

Проектирование типовых узлов аналоговых устройств

Курсовая работа

По дисциплине «Основы схемотехники»

Пояснительная записка

Студент

гр. Р-300802 ________________ ____________ Вельгин Н.С.

дата сдачи работы Подпись

Преподаватель ________________ ____________ Дядьков Н. А.

дата приема работы Подпись

Екатеринбург

2012

Задание

1. Расчет схемы с оэ

№ варианта	Rк, КОм	Rн, КОм	Сс1=Сс2, мкФ	Rг, Ом	rб, Ом
4	1,3	2,7	1	500	150

1. Выбор рабочей точки, расчет по постоянному току, стабилизация тремя сопротивлениями. Оценка U_вых макс.

2. Расчет K₀, K_e, R_вх, F_в, F_н

2. Схемы с однопетлевой обратной связью

Для заданного типа операционного усилителя на основе справочных данных провести анализ параметров, определить основные особенности, допустимые параметры источника сигнала и нагрузки, область применения.

Провести анализ:

1. Масштабного усилителя в режиме малого сигнала:

• оценить площадь усиления

• оценить области значений R₁,R₂ в зависимости от К_U, F_В, I_ВХ

• оценить дрейф нуля.

1. Масштабного усилителя в режиме большого сигнала.

• оценить площадь усиления

• оценить максимальную амплитуду входного сигнала в зависимости от К_U;

1. Интегратора

• определить минимальную и максимальную длительность входного сигнала в зависимости от его амплитуды при погрешности интегрирования 0.1% (без учета и с учетом входного тока и напряжения смещения нуля);

• определить зависимость области допустимых значений R₁, С₂ и U_вх.max от времени интегрирования.

3. Проектирование активных фильтров

   1. Выполнить расчет активного полосового фильтра 2-го порядка с коэффициентом передачи на резонансной частоте c параметрами, приведенными в табл.1 для 3-х способов реализации:

• Л1, стр. 54, рис.5.3

• Л1, стр. 61, рис.5.10,

• Л1, стр. 76, рис.5.23, выходной сигнал берется с выхода, которому соответствует передаточная функция 22(в).

2. Провести анализ для 3-х способов реализации:

• Способов настройки фильтров – подстройка ω_{р ,} q, ∆ω

• Чувствительности перечисленных параметров к разбросу элементов.

3. Для варианта 3:

• Определить соотношения напряжений на выходах ОУ на резонансной частоте

• В ывести формулы, связывающие параметры схемы с параметрами эквивалентной схемы

№ варианта	К0	Fp, КГц	q
4	1	60	10

Таблица 1.

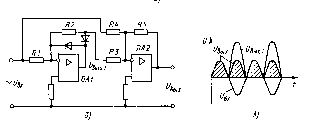

4. Схемы, эпюры напряжений двухполупериодного детектора.

В ид характеристик и их зависимость от элементов схемы

Основные параметры транзистора кт312б

1. Паспортные параметры

Транзистор кремниевый планарный n-p-n структуры.

Коэффициент усиления тока базы  = 25-100 ( при = 20 мА, = 2 В).

Модуль коэффициента передачи тока не менее 6 (при = 5 мА, = 10 В,

f = 20 МГц) (f_T = 120 МГц).

Входное сопротивление = 400 Ом ( при = 5 мА, = 5 В).

Выходная проводимость = 610^-5 Сим ( при = 5 мА, = 5 В).

Емкость коллектора  5 пФ (при = 10 В, f = 10⁷ Гц).

Сопротивление базы =150 Ом.

Емкость коллекторного перехода .
