17. Классификация графиков.

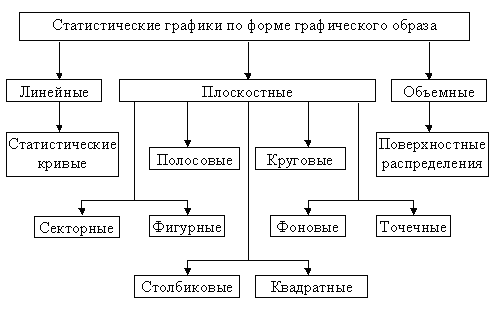

Классификация статистических графиков по форме графического образа: линейные (стат.кривые); плоскостные (квадратные, секторные, точечные, фоновые и т.д.); объемные (поверхностного распределения).

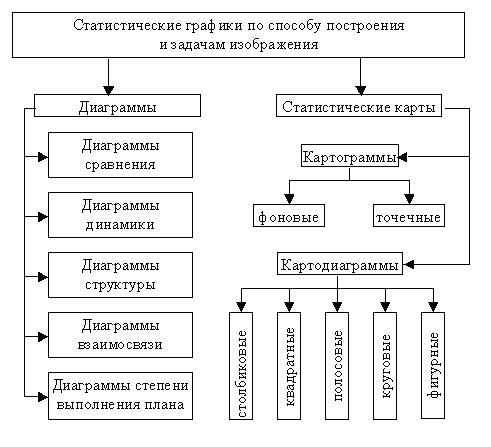

По способу построения статистические графики делятся на диаграммы и статистические карты.
1. Диаграмма представляет чертеж, на котором статистическая информация изображается посредством геометрических фигур или символических знаков. Наиболее простой вид диаграммы – это столбиковые диаграммы, при которых построение данных изображается в виде столбиков от количественных значений изображаемых величин по определенному масштабу.
Разновидностью столбиковых диаграмм являются ленточные диаграммы, изображающие размеры признака в виде расположенных по горизонтали прямоугольников одинаковой ширины, но различной длины, пропорционально изображаемым величинам. Ленточная диаграмма представляет ряд простирающихся по оси абсцисс полос одинаковой ширины. Длина полос (лент) должна соответствовать значениям изображаемых показателей.
2. Статистическая карта - документ для сбора информации, заводимый на каждый объект, входящий в исследуемую статистическую совокупность и содержащий перечень регистрируемых признаков (вопросов).
а) Картограмма – это схематическая (контурная) географическая карта или план местности, на которой отдельные территории в зависимости от величины изображаемого показателя обозначаются с помощью графических символов (штриховки, расцветки, точек). Картограммы подразделяются на фоновые и точечные.
1) В фоновых картограммах территории с различной величиной изучаемого показателя имеют различную штриховку. В качестве условных знаков при построении фоновой картограммы можно воспользоваться различными цветами, т. е. каждому значению статистического показателя будут соответствовать определенные оттенок, раскраска или вид штриховки. Фоновые картограммы используются для изображения средних или относительных показателей, а точечные – для объемных (количественных) показателей (численность населения и др.).
2) В точечных картограммах в качестве графического знака используются точки одинакового размера, размещенные в пределах определенных территориальных единиц. Каждая точка условно принимается за определенную величину показателя. Важное требование к точечным картограммам – выбор оптимального количественного значения точки.
б) Картодиаграмма- вторая большая группа статистических карт, которая представляет собой сочетание контурной карты (плана) местности с диаграммой. Используемые геометрические символы (столбики, круги и др.) на картодиаграмме размещают по всей карте. Преимущество картодиаграммы в том, что она не только дает представление о величине изучаемого показателя на различных территориях, но и изображает пространственное размещение изучаемого показателя. В качестве изобразительных знаков в картодиаграммах используются такие фигуры, как столбики, квадраты, круги, фигуры и полосы; они размещаются на контуре географической карты. Картодиаграммы отражают наиболее сложные статистико-географические построения. Среди картодиаграмм следует выделить картодиаграммы простого сравнения, пространственных перемещений и изолиний.
На картодиаграмме простого сравнения диаграммные фигуры, изображающие величины исследуемого показателя, разносятся по всей карте в соответствии с тем районом, областью или страной, которые они представляют.
Изолинии (от греч. isol – «равный, одинаковый, подобный») – это линии, равные по значению какой-либо величины в ее распространении на поверхности, в частности на географической карте или графике.
В зависимости от формы применяемых графических образов статистические графики могут быть точечными, линейными, плоскостными и фигурными.
