9.1. Асинхронные электродвигатели систем автоматического регулирования
Асинхронные электродвигатели широко используются для электроприводов с постоянной (нерегулируемой) частотой вращения, в которых требования по поддержанию частоты вращения сравнительно невелики. Нашли применение регулируемые асинхронные электроприводы с управлением по напряжению и частоте питания. Ряд зарубежных фирм, например ВВС (Германия), АМК и Allen Bradley (США),выдвинули концепцию применения в регулируемых асинхронных электроприводах векторного управления с микропроцессорным управлением инвертором, что позволяет получать асинхронные электроприводы близкие по характеристикам с электроприводами постоянного тока.
Актуальность разработки асинхронных электроприводов обусловлена:
экономическими факторами: минимум стоимости, отсутствие дефицитных видов материалов повышенный (на 6 - 10%) коэффициент полезного действия по сравнению с приводами постоянного тока;
повышенная на 50-100% удельная мощность высокочастотных (200,400,1000 Гц) асинхронных электродвигателей;
пониженный момент инерции ротора по сравнению с синхронными электродвигателями;
повышенная надежность (в 3 - 5 раз) по сравнению с двигателями постоянного тока.
В системах автоматического регулирования применяют как трехфазные, так и двухфазные асинхронные электродвигатели (АД). Трехфазные АД являются двигателями общепромышленного применения, двухфазные АД - это специальные двигатели, получившие название асинхронных исполнительных двигателей (АИД). АИД с ротором типа " беличья клетка" имеют такую же конструкцию, как трехфазные АД. В системах автоматического регулирования наибольшее распространение получили АИД с полым немагнитным ротором в виде тонкостенного стакана из сплавов алюминия. Толщина стенки стакана ротора в зависимости от мощности электродвигателя колеблется в пределах 0,1 - 1 мм. Полый ротор имеет малую массу, а следовательно, незначительный момент инерции.
Недостатком АИД с полым немагнитным ротором является большой немагнитный зазор, состоящий из двух воздушных зазоров и толщины немагнитного стакана, вследствие чего эти электродвигатели имеют значительный ток намагничивания (до 80 - 90 % от номинального тока) и соответственно низкий коэффициент мощности. Большой намагничивающий ток приводит к повышенным электрическим потерям и значительно снижает КПД электродвигателя.
Принцип действия АИД не отличается от принципа действия трехфазных АД.
Электромагнитный момент создается в результате взаимодействия вращающегося магнитного поля статора с токами, наведенными этим полем в обмотке ротора.
---------------------------------------------Вставлен АИД----------------------------------------------------------------
В АИД одна из обмоток статора подключена постоянно к сети через конденсаторную батарею и называется обмоткой возбуждения.
Вторая обмотка АИД подключена к преобразователю, управляющему амплитудой или фазой, подаваемого на обмотку напряжения. Эту обмотку называют обмоткой управления. При одинаковых обмотках, если приложенные к ним напряжения равны, создается круговое магнитное поле. При изменении амплитуды или фазы напряжения управления магнитное поле становится эллиптическим. Наряду с моментом вращения прямого следования фаз появляется момент обратного следования фаз, в результате среднее значение момента снижается, соответственно снижается и часторта вращения ротора.Рассматривают амплитудный, фазовый и амплитудно-фазовый способы управления частотой вращения АИД / 19,32 /. Простейшая силовая схема АИД представлена на рис.13.15.
Рис.13.15
Одно из основных требований к АИД заключается в том, что при снятии сигнала управления ротор должен остановиться, то есть самоход должен отсутствовать.
Для АИД также как и для ИДПТ механические и регулировочные характеристики удобно строить в относительных единицах. Обозначим /1=; Uу/Uвн = ; M/Mпуск = m, где Мпуск - пусковой момент при номинальном напряжении .Тогда по аналогии с (10.25) можно в первом приближении записать
m, (13.31)
где - относительная частота вращения якоря электродвигателя, - коэффициент сигнала, m - относительный момент.
Более точное описание механических характеристик дано в /19/. Для механической характеристики, соответствующей номинальному режиму работы ( = 1),
m = 1 + с + d2,
коэффициенты c + d = 1.
Коэффициент полезного действия АИД несколько ниже, чем у одинаковых по мощности асинхронных трехфазных двигателей из- за повышенного активного сопротивления ротора.При этом наиболее высокий КПД имеют АИД с амплитудным управлением. Поэтому рассмотрим только характеристики АИД с амплитудным управлением.

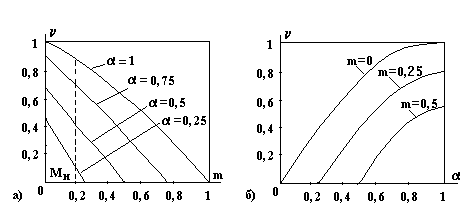

Статические механические и регулировочные характеристики АИД с амплитудным управлением представлены на рис.13.17. У исполнительных электродвигателей с полым немагнитным ротором диапазон регулирования частоты вращения достигает 1 : 200.
Рис.13.17
Механические и регулировочные характеристики АИД имеют аналогичный вид при фазном и амплитудно-фазном управлении /32/. Механические характеристики АИД при всех способах управления нелинейны и их жесткость уменьшается с уменьшением сигнала управления.Улучшению линейности механических характеристик способствует увеличение активного сопротивления ротора. Допускается нелинейность механических характеристик до 10- 15 %. При всех способах управления механические характеристики обеспечивают устойчивость работы во всем диапазоне двигательного режима.
Регулировочные характеристики АИД нелинейны при всех способах управления. Наибольшая нелинейность наблюдается в режиме холостого хода (до 20%).
На линейном участке механической характеристики динамические свойства АИД аналогичны исполнительным двигателям постоянного тока. АИД можно считать апериодическим звеном первого порядка с электромеханической постоянной времени Тм = J0 / Мп при заданном сигнале .
-------------------------------Вставлен АИД-------------------------------------------------------------
Известно, что вектор вращающегося магнитного поля является круговым при соблюдении следующих условий:
сдвиг обмоток статора в пространстве для трехфазных машин на угол 2
, а для двухфазных на угол
;
сдвиг токов фаз обмотки статора во времени для трехфазных машин на угол 2 , а для двухфазных на угол ;
- равенство магнитодвижущих сил всех фаз между собой. Нарушение любого из этих условий приводит к тому, что поле становится эллиптическим. Эллиптическое поле можно представить как сумму двух неравных круговых полей, вращающихся с синхронной угловой скоростью в противоположных направлениях. Круговое поле, определяющее направление вращения эллиптического поля, называют прямовращающимся, а круговое поле, вращающееся в противоположном направлении, называют обратновращающимся. Прямое поле создает вращающий момент двигателя, а обратное поле - тормозной момент. При увеличении разности значений МДС фаз уменьшается результирующий вращающий момент двигателя, что при неизменном моменте нагрузки приводит к снижению частоты вращения двигателя.
