Блок живлення

забезпечує живлення датчиків приладу "Електрон-2" необхідною напругою 290 В (ИК-2 газорозрядні лічильники)

330 В (жив. потужного випромінювання) 150 В (жив. потужного випромінювання).

У ньому розміщені:

1. Перетворювачі напруги.

2. Реле захисту від потужного випромінювання.

3. Реле захисту від низького випромінювання.

4. Реле захисту від ОР.

5. Звуковий генератор.

Повітря забірний пристрій

забезпечує:

- Забір повітря з навколишнього середовища.

• Захист датчика від влучення в його повітряні канали води.

- Очищення повітря від пилу (до 90%).

- Підігрів повітря до необхідної температури.

- Викид повітря після аналізу в навколишню атмосферу.

ПЗП складається:

- стакан.

- циклон.

- броньова кришка.

- патрубки.

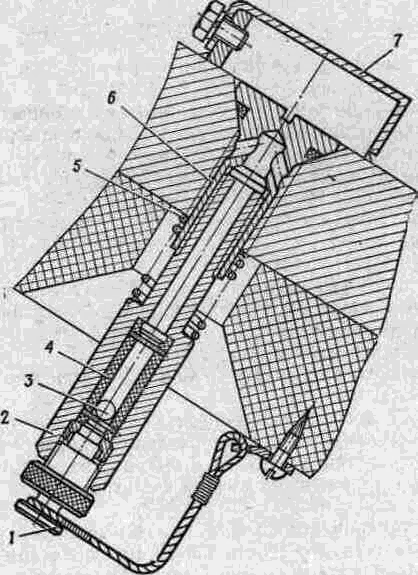

Виконавчі механізми забезпечують:

- автоматичне закривання отворів у танку, які в процесі експлуатації можуть бути відкриті, (жалюзі, заслінки газоходу, ежекторної коробки, нагнітача, зупинки вентилятора й зупинки двигуна.

Всі механізми за принципом дії аналогічні, і відрізняються тільки конструктивно.

Фільтруюча вентиляційна установка забезпечує:

- Подачу очищеного повітря в бойове відділення й відділення керування і створення в них надлишкового тиску 0,004 - 0,005 кг/см².

- Вентиляція відділень і зниження їхньої загазованості при стрілянині з гармати й кулемета.

ФВУ складається:

- нагнітач

- електромагніт керування клапанами з буферним пристроєм

- фільтра поглинача ФПТ - 100

- сполучних патрубків

- клапана ФВУ із тросовим приводом

- Виконавчого механізму положенням клапана ФВУ.

Витяжний вентилятор забезпечує:

- вентиляцію бойового відділення й відділення керування

- видалення з бойового відділення й відділення керування вогнегасної суміші та газоподібних продуктів згоряння після гасіння пожежі.

• Живлення двигуна повітрям при встановленому ОПВТ.

Загальний устрій:

- корпус.

- електродвигун.

- крильчатка.

- відцентровий кульковий механізм відкривання стулок.

- стулки.

- пружини.

Робота системи захисту від ЗМУ в різних режимах.

а) Робота системи захисту по команді "Р"

б) Робота системи захисту по команді "О"

в) Робота системи захисту по команді "А".

Порядок підготовки до роботи, користування системою захисту.

Настроювання ПРХР.

а) Заходи безпеки.

б) Дії екіпажа в умовах застосування ЗМУ.

- у передбаченні нападу ЗМУ;

- перед подоланням танком місцевості зараженої ОРБ.

Перевірка працездатності системи колективного захисту.

а) Догляд за системою захисту полягає в перевірці:

- працездатності "Електрон-2";

- апаратури 3 ЭЦ-11-2;

- надлишкового тиску.( підпороміром )

- працездатності ФВУ;

• у заміні ФПТ-100, піропатронів, виконавчих механізмів, проти димного фільтра, елементів що фільтрують, селікагелевого патрона й силікагелю, а також в очищенні ВЗУ від бруду й зливу води зі стакану ВЗУ.

б) Перевірка працездатності "Електрон-2".

в) Перевірка працездатності апаратури 3 ЭЦ-11-2.

г) Перевірка надлишкового тиску.

д) Перевірка працездатності фільтра - поглинача і герметичності повітряних трас ФВУ.

е) Очищення від бруду й злив води із ФВУ.

У танку перевірка надлишкового тиску виконується за допомогою підпороміра:
