1.3. Обладнання системи скз.

Система захисту забезпечує:

  • захист екіпажа, вузлів і агрегатів, розташованих усередині танка, від ударної хвилі й проникаючої радіації ядерного вибуху;

- захист екіпажа від радіоактивних і отруйних речовин шляхом автоматичної герметизації танка і створення в ньому надлишкового тиску. 0,004 - 0,005 кгс/см2

- захист екіпажа від біологічних засобів, при завчасному вмиканні системи захисту;

- вимір рівня радіації усередині танка.

Загальна будова системи:

1. ПРХР "Електрон-2"

2. Апаратура 3 ЭЦ-11-2

3. Виконавчі механізми герметизації танка,

4. ФВУ.

  1. Витяжний вентилятор.

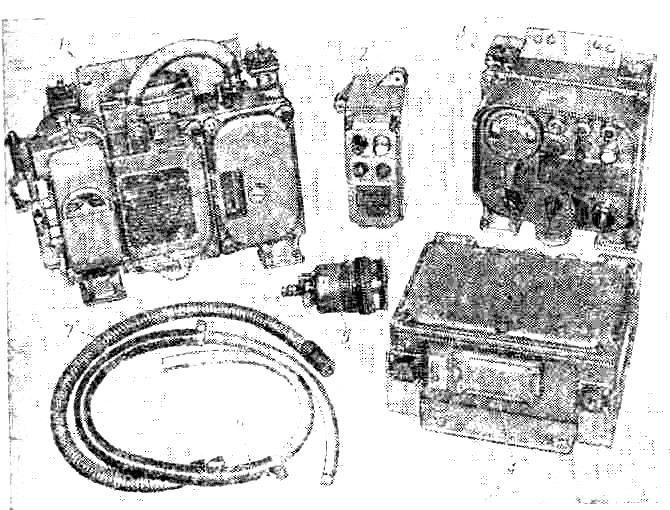

Комплект прхр

1-датчик; 2-коробки керування обігрівом; 3-вимірювальний пульт; 4-блок живлення; 5-циклон ПЗП; 6, 7-вихідна й вхідна трубки

ПРХР забезпечує:

  • Виявлення потужного випромінювання при ядерному вибуху, і видачу команд на виконання механізми елементів герметизації, зі світловою й звуковою сигналізацією (ком. "А").

- Виявлення низького випромінювання на радіоактивно зараженій місцевості й видачу команди на виконавчі механізми елементів герметизації зі світловою й звуковою сигналізацією (ком. "Р").

  • Виявлення ОР типу "Зарин, зоман " і видачу команд на виконавчі механізми елементів герметизації зі світловою й звуковою сигналізацією (ком. "О").

  • Вимір рівня радіації усередині танка.

Загальна будова ПРХР "Електрон-2"

1. Датчик - газосигналізатор.

2. Коробка керування підігрівом,

3. Вимірювальний пульт.

4. Блок живлення,

5. ПЗП.

6. ЗІП.

Датчик газосигналізатор забезпечує виявлення отруйних речовин.

Датчик прхр

1-селікагелевий патрон; 2-кран УСТ. НУЛЬ-РОБОТА; 3-вхідний ротаметр; 4-рукоятка зміни кадрів ПДФ; 5, 12-вхідний і вихідний штуцера; 6-шкала лічильника кадрів; 7-відітнув фільтра; 8-кришка; 9- регулятор витрати повітря; 10-фільтруюча насадка; 11-трубка; 13- відсік повітродувки; 14-патрон лампи підсвічування; 15-вікно ротаметра повітродувки; 16-електрометричний відсік; 17-табличка

Складається з 3-х відсіків

- Фільтра,

- Електрометричного

- Повітродувки.

Відсік фільтра призначений для очищення повітря від диму. Він має

- селікагелевий патрон

- кран "Уст. нуля - Робота"

- вхідний ротаметр

- касета з фільтром

- механізм подачі фільтра

- лічильник кадрів.

Електрометричний відсік призначений для очищення повітря від пилу й здійснення порівняльного аналізу повітря зовні і з середини машини.

У ньому встановлено:

- фільтруюча насадка

- радіоактивне джерело

- табличка (порядок вмикання)

- регулятор витрати повітря.

Відсік повітродувки призначений для прокачування повітря через датчик. Він має:

- повітродувку,

- патрон підсвічування.

Коробка керування підігрівом.

Забезпечує підтримку температури повітря, що входить на аналіз у датчик, у межах 20-250С.

У ній розташовані:

- Реле теплове вмикання нагрівального елемента трубки

- Реле теплове вмикання нагрівального елемента циклона.

- Кнопка контроль.

- Лампа контроль.

Вимірювальний пульт

є радіаційною й сигнальною частиною "Електрон-2".

У ній розміщаються:

- Іонізаційні камери потужного випромінювання.

- Газорозрядні лічильники низького випромінювання.

- Елементи контролю й сигналізації рентгенометр, перемикачі й кнопки, сигнальні лампи й звуковий генератор.
