1.1. Апаратура 3 эц - 11-2 призначена для:
видачі команд на гасіння пожежі в танку при одержанні сигналу про пожежу від термодатчика або ручного дублювання цієї команди.
- видачі команд на спрацювування виконавчих механізмів системи захисту від ЗМУ при одержанні сигналу від приладу радіаційної й хімічної розвідки й ручного дублювання цієї команди.
У комплект апаратури входять:
1 Блок автоматики Б-11-5-2С.
2 Пульт П-11-5,
3 Коробка управління вентиляторами КУВ-11 (2шт)
Коробка К-11.
Коробка КР-2І.
ЗІП
Блок автоматики б-11-5-2с
Призначений для виробітку команд у певній послідовності, які надходять на виконуючій механізм при відповідальних сигналах від ПРХР і термодатчиків системи ППО. Кріпиться в ніші переднього паливного бака.
У ньому розміщаються;
1 - підсилювачі
2 - реле часу
3 - реле затримки подачі вогнегасної суміші в силове відділення
4 - релейні перемикачі РППО й РПЗО.
Пульт П-11-5. Призначений для:
- ручного дублювання команд залежно від виду небезпеки;
- контролю за станом комутаційної апаратури;
- контролює електричних ланцюгів піропатронів системи ППО.
Кріпиться перед сидінням механіка-водія попереду на похилому броньовому листі
У ньому розташовані елементи:
Сигналізації.
Ручного дублювання.
Контролю роботи системи захисту від ЗМУ.

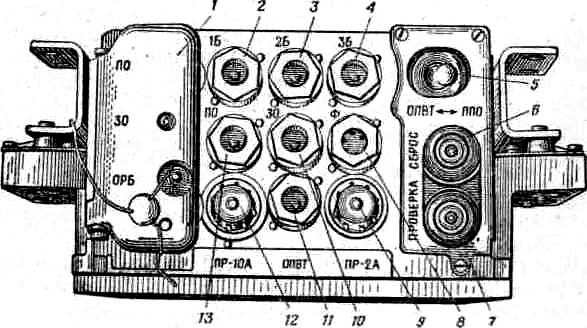

Пульт п11-5:
1-захисна кришка; 2-лампа 1Б; 3-лампа 2Б; 4-лампа 3Б; 5-перемикач ОПВТ ППО; 6-кнопка СБРОС; 7- кнопка ПРОВЕРКА; 8-лампа Ф; 9-запобіжник ПР-2А; 10-лампа 30; 11-лампа ОПВТ; 12- запобіжник ПР -10А; 13-лампа ПО;
КУВ-11 призначений для дистанційного керування електродвигуном нагнітача й витяжного вентилятора.
Одна коробка кріпиться поперед сидіння механіка водія і призначений для керування електродвигуном нагнітача.
Друга - поперед сидіння командира танка, призначений для керування електродвигуном витяжного вентилятора
У кожній коробці розміщаються:
1. реле вмикання;
2. реле вимикання;
3. контактор.
Коробка К-11 призначений для електродинамічного гальмування електродвигуна витяжного вентилятора.
Кріпиться до лівого борта танка за акумуляторними батареями.
У ній розміщаються:
1. контактор;
2. 2-а реле.
Кр-21 призначений для керування електромагнітом клапана перемикання охолодження СГ-18.
У ній розміщені:
1. реле вмикання;
2. реле вимикання;
3. запобіжник.
1.2. Протипожежне обладнання призначене для гасіння пожежі усередині танка.
Технічна характеристика
Тип - автоматична, трьох кратної дії.
Спосіб вмикання - автоматично й вручну.
Вогнегасна суміш що застосовується:
Хладон 114У2 - 1,2 1,25 кг.
Стиснуте повітря - 70 80 кг/см2.
або суміш ''3,5''
Бром етил - 1,07 0,05 кг.
Вуглекислота - 0,46 0,02 кг.
Стиснуте повітря - Р=45 55 кг/см2.
Будова та принцип роботи систем.
Будова та робота приладів системи ППО.
Система складається з:
3-х дволітрових балонів з вогнегасною сумішшю.
4-х зворотних клапанів.
14 термодатчиків.
2-х магістральних трубопроводів.
Апаратури керування виконавчими механізмами
3 ЭЦ - 11-2.
Принцип гасіння - гасіння забезпечується заповненням вогнегасною сумішшю вільного простору відділення, де виникла пожежа.
Розміщення вузлів системи ППО.

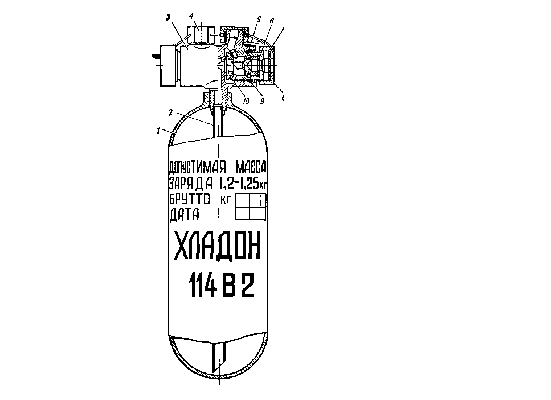

Балон ППО призначений для зберігання вогнегасної суміші.
Балон складається:
1. Корпуса.
2. Головки балона.
3. Сифонної трубки.
