Електрорушійна сила (ерс).

Під ЕРС акумулятора Еа розуміється різниця потенціалів між різнойменними пластинами акумулятора при розімкненому зовнішньому електричному колі: Ea=

ЕРС залежить від густини електроліту та властивостей електродів і може бути приблизно визначена за емпіричною формулою:

Е_р= 0,84 +γ₂₅⁰_С (1.1)

де Е_р – розрахункова ЕРС спокою, вимірюється у В

γ₂₅⁰_С - густина електроліту, приведена то температури + 25⁰С, г/см³.

Якщо Еа < Ер, то має місце коротке замикання в акумуляторі.

Таким чином, за величиною ЕРС можна визначити одну з несправностей – внутрішнє коротке замикання.

Напруга U_a.

Напруга – різниця потенціалів між електродами акумуляторів при замкнутому зовнішньому колі (під навантаженням).

Напруга акумулятора під час заряду U₃ струмом І₃ перевищує ЕРС Е_а

(U₃  2,2 В):

U =Е_а+І₃ R_а ( 1.2)

Де І₃ – струм заряду, А

R_а - внутрішній опір акумулятора, Ом.

Напруга акумулятора під час розряду U_р струмом І_р нижча за ЕРС

(U₃  2 В):

U_р=Е_а – І_р  R_а (1.3)

Розряд акумулятора нижче визначеної величини не допускається, т.я. це може привести до переполюсовки електродів і зруйнуванню їх активної маси.

U_р ≥1,7В

Електрична ємність Q.

Електрична ємність акумулятора Qa – це кількість електроенергії, вимірювана в ампер-годинах, яку повністю заряджений акумулятор може віддати під час розряду до допустимої кінцевої напруги. При цьому розрізняють ємність розряду Qр та ємність заряду Q₃, які можна визначити згідно формул:

Q_p = I_p  t_p (1.4)

Q₃ = I₃  t₃ (1.5)

Де I_p ,I₃ - струм розряду і заряду відповідно, А ;

t_p, t₃ - час розряду і заряду відповідно, год.

Ємність акумулятора залежить від:

• кількості і розмірів електродів

• величини розрядного струму,

• густини і температури електроліту,

• терміну служби акумулятора.

За номінальну ємність приймається ємність, яку повинен віддати акумулятор при його розряді струмом 20-ти або 10-ти годинного розряду, тобто при величині розрядного струму чисельно рівним 0,05 або 0,1 величини номінальної ємності відповідно.

Густина електроліту акумулятора.

Густина електроліту γ – це фізична величина, яка вказує на концентрацію електроліту в порах пластин: від неї залежить напруга та ємність акумулятора.

Густина електроліту залежить від його температури. Так, при підвищенні температури на 15⁰С густина зменшується, а при зниженні на 15⁰С збільшується приблизно на 0,01 г/см. Вимірювання густини здійснюється ареометром і остаточно визначається з урахуванням температурної поправки, якщо температура електроліту не виходить з межі + 20⁰... + 30⁰С. За умовами експлуатації батарей в Україні густина електроліту повинна (незалежно від пори року) дорівнювати 1,26 г/см³. В більш холодних кліматичних зонах густина електроліту павина бути вищою, а в більш теплих – нижчою за вищевказану.

Заняття 2. Схеми з’єднання АБ в танку, БМП - 2, БТР - 80.

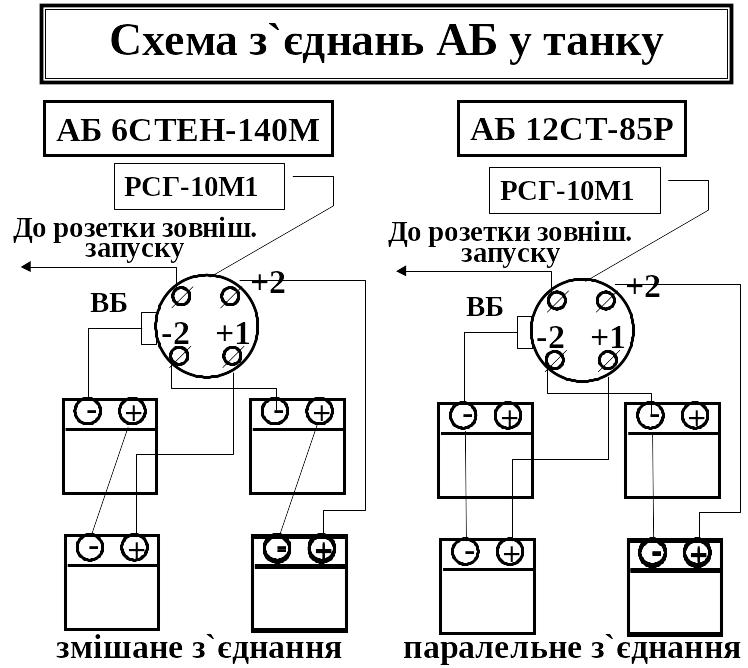

1. Установка та схеми з’єднання АБ в танку, БМП - 2, БТР - 80.

2. Несправності АБ.

Заняття 3. Генераторна установка танка.

1. Призначення, загальна будова стартер-генераторної установки.

2. Призначення, технічна характеристика, загальна будова складових генераторної установки.

3. Сумісна робота генератора з реле-регулятором та акумуляторними батареями..
