Options)
Component Value Format дозволяє вибрати, чи повинні значення компонента бути визначені в науковій, інженерній, або заданій за умовчанням системі позначень. Можна також встановити число розрядів, для використання при визначенні значення. Для деяких фільтрів високого порядку, збільшення числа розрядів (значення за умовчанням 5) може бути потрібне для отримання правильних графіків Боде.
Polynomial Format дозволяє вибрати чи повинні значення поліноміального коефіцієнта бути визначені в науковій, інженерній або заданій за умовчанням системі позначень. Поліноміальні значення використовуються, для визначення типу функції перетворення LP, HP, BP і BR.
Plot дозволяє вибрати, що показати в графіках Боде: o Gain - АЧХ;
o Phase - ФЧХ;
o Group delay - залежність групової затримки від частоти;
o Separate plots - кожен з вище вибраних графіків на окремих
координатних осях;
o Auto Scale - автоматичне масштабування графіків;
o Number of Data Points - в цьому полі встановлюється число
точок даних, які мають бути розраховані для графіка. Значення 500, встановленого за умовчанням, зазвичай досить, але для фільтрів дуже високого порядку, можливо, буде необхідно збільшити число точок, щоб зберегти точність біля крутих сторін частотної характеристики.
Save To дозволяє вибирати один з двох варіантів створення схеми реалізації фільтру :
o New Circuit - в новій схемі;
o Current Circuit - в поточній схемі.
Text дозволяє вирішувати, чи включати декілька додаткових шматків тексту :
o Show Title - блок самодокументування тексту, що
оформляється як заголовок (ідентифікує основні технічні вимоги до фільтру);
o Show Polynomials - поліноміальні функції. Поліноміальна
функція - символьна змінна і може бути представлена у вигляді залежності від частоти як стандарт, з яким порівнюються реальні вихідні ці схеми. Імена поліномів приведені в таблиці 1
.
Таблиця 1. Імена поліномів Тип |
Символьное ннл полинона |
Low Pass |
LP |
Ні g п Pass |
HP |
Bandpass |
BP |
Notch |
BR |
Delay |
LP |
Circuit:
o Show показує схему фільтру на задньому плані, реагуючи на
призначені для користувача зміни технічних вимог.
Create - дозволяє вибирати тип реалізації фільтру : o Circuit - у вигляді принципової схеми (Рис. 4);
Результат
синтезу активного фільтру у вигляді
макромоделі (Рис. 5)
Рис. 4. Результат синтезу принципової схеми активного фільтру o Macro - у вигляді макромоделі (Рис. 5). Макрокомпонент вводиться в окремий файл бібліотеки компонентів на ім'я FILTERS.CMP і доступний для використання іншими схемами. т |
|
|
|
lnWs> V |
|
|
|
|
|
||
|
Si |
üd |
|
|
B_c_5_1000_1ЫЛС |
|
|
sfcp-^S |
|
|
|
І |
|
|
|
_Р= l:ea: HwptgfmpiHl breed upon (holte аПИегГдае вігі гифОПМ |
|||
ЙН - ІІІВ5 UanSpSSS respond (гаП!=1СИТ1ІИ)1ТО|І1 №в low ргъъ івязппеч T>ie Llituitntiu^ js dt^KltamtU Sis ІіагтіГег діям |
|||
«An и (>J'"Bsaeuj> |
|
||
flrfclt LP |
|
|
|
і .і ОІЗДУУ-1 ,MTT"U*I .і IHV 1 |
|
||
Hs-fclE № |
|
|
|
|
Рис. 5. Результат синтезу активного фільтру у вигляді макромоделі
У нижній частині діалогового вікна є декілька кнопок:
Default відновлює за умовчанням значення в усіх полях даних і
опцій.
Bode показує вибрані в панелі Options графіки Боде. Діалогове вікно з графіками Боде показано на Рис. 6.
Графіки Боде (Рис. 6)
Рис.
6. Графіки Боде
Step показує перехідну характеристику фільтру при зміні вхідної напруги від 0 до 1 В. Графік перехідної характеристики показаний на Рис. 7.
Перехідна характеристика фільтру (Рис. 7)
Рис.
7.
Перехідна характеристика
фільтру

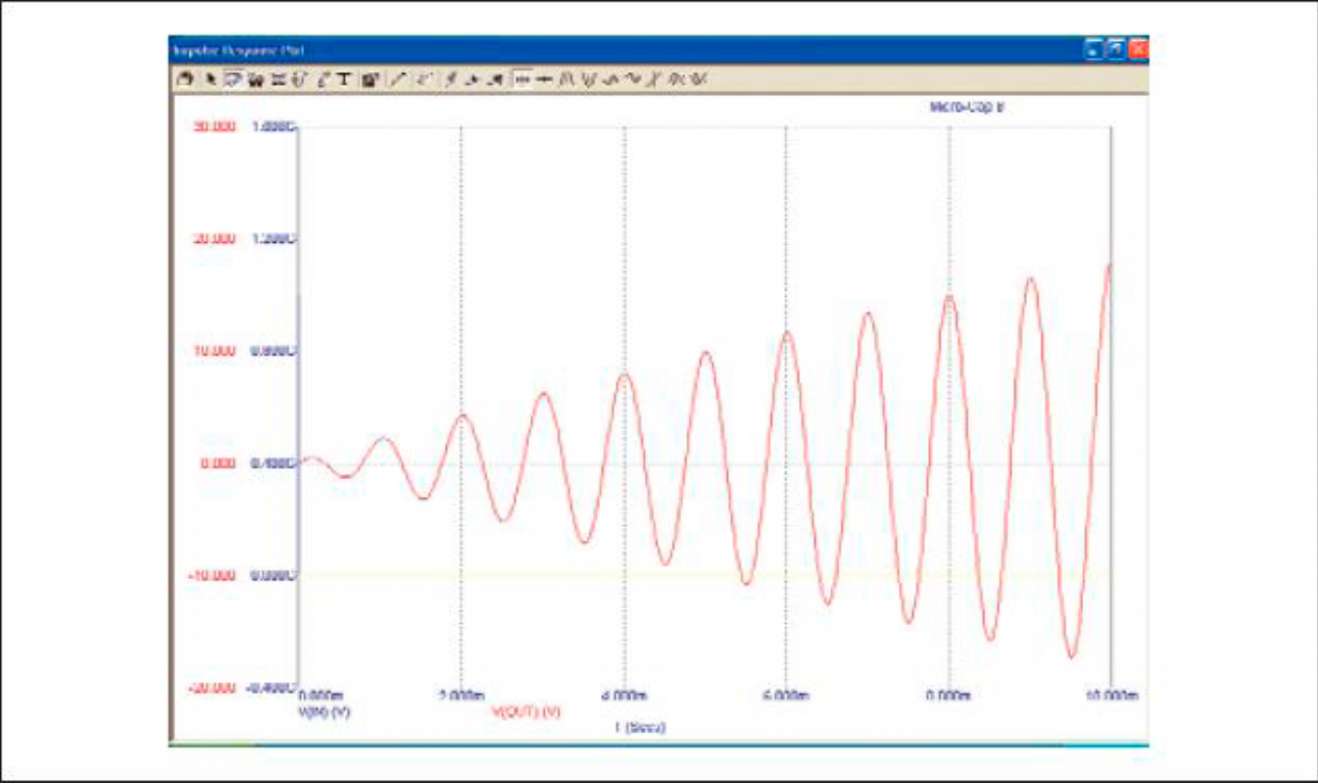

Impulse показує імпульсну характеристику фільтру. Імпульс - від 0 до 1E9 В тривалістю 1E-9 с. Графік імпульсної характеристики показаний на Рис. 8.
Імпульсна
функція (Рис. 8)
Рис.
8. Імпульсна функція
• ОК
- формує схему для виконання вибраного
проекту, використовуючи вказані схеми
для кожної ланки. Після створення схеми
фільтру діалогове вікно закривається.
Cancel - закриває діалогове вікно, не зберігаючи зміни.
Help - звертається до системи вбудованої допомоги.
Програма синтезу фільтрів використовує файл FILTER.BIN, який
знаходиться в тому ж самому каталозі, що і програмний файл MC8.EXE. Його не можна видаляти, оскільки він містить універсальні ланки схеми для кожної реалізації схеми, використовувані для побудови повної схеми фільтру. Без цього файлу програма здатна виконати тільки математичну частину проекту фільтру. Тобто без FILTER.BIN програма не буде здатна створити реальні схеми фільтру.
MC8 також зберігає останні використані установки у файлі ACTIVE.FLT. Кнопка Default в нижній частині діалогового вікна дозволяє відновити значення за умовчанням для усіх установок.
Програма синтезу активного фільтру використовує два режими для визначення технічних вимог до фільтру - Mode 1 і Mode 2.
У режимі Mode 1:
Технічні вимоги до фільтру Low Pass (ФНЧ) визначаються відповідно до Рис. 9.
Технічні вимоги до ФНЧ (Рис. 9)
Рис. 9. Технічні вимоги до ФНЧ
Passband Gain - посилення на нижній частоті в дБ.
Passband Ripple (R) - зміна посилення (у дБ) в смузі пропускання.
Stopband Attenuation (A) - максимальне посилення в смузі пропускання мінус максимальний коефіцієнт посилення в смузі затримання, дБ; A - позитивне число.
Passband Frequency (Fc) - частота, нижче за яку посилення рівне Passband Gain ± Passband Ripple.
Stopband Frequency (Fs) - частота, вище за яку посилення менше або рівне Passband Gain ± Passband Ripple.
Для еліптичних і фільтрів Чебишева Passband Gain змінюється з порядком фільтру відповідно до таблиці 2.
Таблиця 2. Зміна Passband Gain залежно від порядку фільтру для еліптичних і фільтрів Чебишева
|
Усиление на постоянном токе |
Усиление на границе полоси пропускання |
Even (четны й) |
Passband Gain |
Pa&sband Gain +■ Ripple |
Odd (нечетный| |
Passband Gain |
Passband Gain - Ripple |
Для фільтрів Баттерворта і інверсних Чебишева Passband Gain змінюється відповідно до таблиці 3.
Таблиця
3. Зміна Passband
Gain
для
фільтрів Баттерворта і інверсних
Чебишева Усиление
на постоянном токе
Усиленна
на границе полосы пропускания
Burtenvorth
Passband
Gain
