Рис.

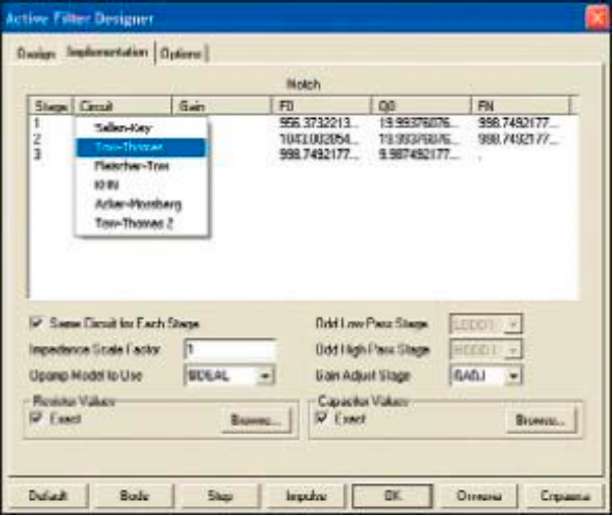

2. Діалогове вікно синтезу активних
фільтрів (вкладка
1.
Вікно
Stage
Values
(параметри
ланки) позначається відповідно до
вибраного типу фільтру (у прикладі на
Рис. 2 це вікно позначене
Notch
-
режекторний)
і дозволяє визначати тип схеми для
використання в кожній ланці. Це вікно
також дозволяє редагувати полюси,
Q
і
нулі ланок. Ви можете міняти установки
полюса і добротності для інших ланок,
клацаючи по заголовках стовпців F0
і
Q0
правою
кнопкою миші. За допомогою команд
Implementation)
спливаючого меню Copy і Past можна скопіювати установки F0 і Q з одного рядка і вставити їх в інший рядок. Нулі фіксовані і не можуть бути змінені.
Для зміни параметрів ланки клацніть лівою кнопкою миші в стовпці Circuit в потрібному рядку, відкривши список доступних реалізацій схеми для вибраного типу фільтру і типу апроксимації частотної характеристики (Рис. 2). Цей список матиме максимум вісім типів схем, але може мати і менше, наприклад три типи, оскільки не усі типи схем можуть реалізувати необхідну функцію апроксимації.
Коли схема фільтру створена, ланки додаються і нумеруються від першого ліворуч до N -го справа. Вхід фільтру - завжди ліворуч, а вихід, або остання ланка - завжди справа.
o Same Circuit for Each Stage - установка галочки в це віконце змушує усі ланки використовувати одну і ту ж схему. Коли галочка відсутня, ви можете задавати різні схеми для кожної ланки.
o Impedance Scale Factor дозволяє задати коефіцієнт масштабування, що застосовується до усіх значень пасивних компонентів. На цей коефіцієнт множаться величини усіх резисторів і діляться величини усіх конденсаторів. При цьому не змінюється форма графіка частотної характеристики, але зміщуються величини компонентів до більш відповідних для реалізації значень.
o Opamp Model to Use дозволяє вибрати модель операційного підсилювача. За умовчанням модель встановлюється в $IDEAL. Ця модель представляє джерело струму, кероване напругою, з маленьким вихідним опором. Модель має дуже велике посилення, нескінченну смугу пропускання і не має витоку. Призначена для того, щоб продемонструвати, як фільтр поводитиметься з майже ідеальним пристроєм. Можна вибрати різні моделі операційних підсилювачів із списку. Цей список містить сотні популярних моделей операційних підсилювачів.
o Odd Low Pass Stage дозволяє вибирати останню ланку для використання у фільтрах ФНЧ. Є декілька різних видів: o LODD1 - простий фільтр RC;
o LODD2 - фільтр RC з що не інвертує підсилювачем з одиничним посиленням;
o LODD3 - фільтр RC з підсилювачем, що інвертується, з одиничним посиленням.
o Odd High Pass Stage дозволяє вибрати останню ланку для використання у фільтрах ФВЧ. Є три варіанти:
o HODD1 - простий фільтр RC;
o HODD2 - фільтр RC з що не інвертує підсилювачем з одиничним посиленням;
o HODD3 - фільтр RC з що інвертує підсилювачем з одиничним посиленням.
o Gain Adjust Stage дозволяє вибирати ланку, коли вимагається установка посилення. Є два варіанти:
o NULL - не додає ніякої ланки (технічні вимоги до посилення ігноруватимуться);
o GADJ - простий інвертуючий підсилювач.
Resistor Values визначає, які значення резисторів вибрати. Протягом фази реалізації, коли схема створюється, MC8 обчислює точні значення резисторів. Оскільки точні значення з великим числом розрядів незручні, можна використовувати найбільш близькі придатні значення, вибрані із списків стандартних компонентів. Є декілька списків стандартних компонентів, і до них можна додати будь -які інші списки. Списки зберігаються в текстових файлах ASCII з розширенням CAP - для конденсаторів, IND - для котушок індуктивності (для пасивних фільтрів), і RES - для резисторів. Кнопка Browse дозволяє вибирати файл, що містить значення резисторів, коли галочка у віконці Exact відсутня.
Capacitor Values визначає, які значення конденсаторів вибрати. Вона працює аналогічно опції Resistor Values.
Вкладка Options (Рис. 3) дозволяє вибрати формат представлення чисельних значень номіналів компонентів і параметрів передавальних функцій і має декілька груп:
Діалогове вікно синтезу активних фільтрів (Рис. 3)
Рис. 3. Діалогове вікно синтезу активних фільтрів (вкладка
