2. Временная диаграмма

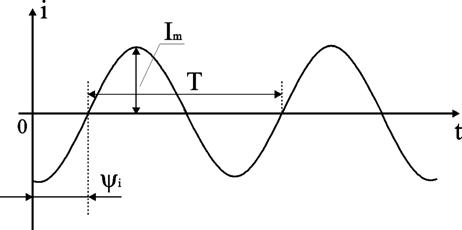

Временная диаграмма представляет графическое изображение синусоидальной величины в заданном масштабе в зависимости от времени (рис. 2.1).

i(t) = Im sin(ωt - ψi).

3. Графоаналитический способ

Рис. 2.2

Графически синусоидальные величины изображаются в виде вращающегося вектора (рис. 2.2). Предполагается вращение против часовой стрелки с частотой вращения ω. Величина вектора в заданном масштабе представляет амплитудное значение. Проекция на вертикальную ось есть мгновенное значение величины.

Совокупность векторов, изображающих синусоидальные величины (ток, напряжение, ЭДС) одной и той же частоты называют векторной диаграммой.

Векторные величины отмечаются точкой над соответствующими переменными.

Использование векторных диаграмм позволяет существенно упросить анализ цепей переменного тока, сделать его простым и наглядным.

В основе графоаналитического способа анализа цепей переменного тока лежит построение векторных диаграмм.

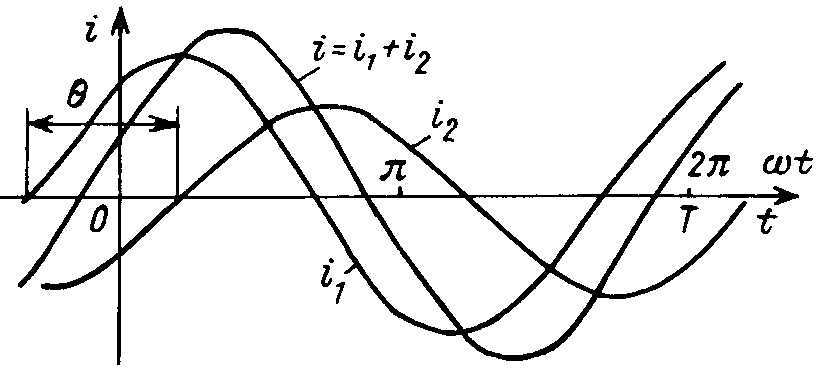

Пример (рис. 2.3)

Рис. 2.3

i1(t) = Im1 sin(ωt);

i2(t) = Im2 sin(ωt + ψ2);

i(t) = ?

Первый закон Кирхгофа выполняется для мгновенных значений токов:

i(t) = i1(t) + i2(t) = Im1 sin(ωt) + Im2 sin(ωt - ψ2) =

= Im sin(ωt + ψ).

Приравниваем проекции на вертикальную и горизонтальные оси (рис. 2.4):

Im sin ψ = Im2 sin ψ2; (2.4)

Im cosψ = Im2 cosψ2 + Im1; (2.5)

Рис. 2.4

Из равенств (2.4 – 2.5) получаем

; .



4. Аналитический метод с использованием комплексных чисел

Рис. 2.5

Синусоидальный ток i(t) = Im sin(ωt + ψ) можно представить комплексным числом Ím на комплексной плоскости (рис. 2.5)

Ím = Ime,

где амплитуда тока Im – модуль, а угол ψ, являющийся начальной фазой, – аргумент комплексного тока.

Использование комплексной формы представления позволяет заменить геометрические операции над векторами алгебраическими операциями над комплексными числами. В результате этого к анализу цепей переменного тока могут быть применены все методы анализа цепей постоянного тока. Подробнее этот метод будет рассмотрен ниже.

2.2. Действующее значение переменного тока и напряжения

Для сравнения действий постоянного и переменного токов вводят понятие действующее значение переменного тока.

Действующее значение переменного тока численно равно такому постоянному току, при котором за время равное одному периоду в проводнике с сопротивлением R выделяется такое же количество тепловой энергии, как и при переменном токе.

Определим количество энергии, выделяемой за период в проводнике с сопротивлением R для каждого из токов и приравняем их.

(2.6)

Из (2.6) следует:

Для любой из синусоидальных величин получаем

.

Условились, что все измерительные приборы показывают действующие значения. Например, 220 В – действующее значение, тогда

.

2.4. Основные свойства простейших цепей переменного тока

Простейшие цепи – цепи, содержащие один элемент.
