1.2. Горячее водоснабжение

Система горячего водоснабжения (ГВС) – совокупность устройств, обеспечивающих нагрев холодной воды и распределение ее по водоразборным устройствам.

По месту расположения источника теплоты ГВС подразделяются на децентрализованные (местные), в которых источник теплоты располагается вблизи места водоразбора, и централизованные, в которых источни­ком теплоты является горячая вода от тепловых сетей, питающихся от ТЭЦ или котельной. Источниками теплоты при децентрализованном теплоснабжении являются водонагрева­тели. Централизованные ГВС служат для подачи горячей воды к по­требителям нескольких жилых и промышленных зданий.

1.2.1. Системы горячего водоснабжения зданий

По месту расположения подающих магист­ралей в здании различают системы с верхней и нижней разводкой, тупиковые и циркуляционные.

Системы с верхней разводкой к водоразборным стоякам приме­няются в зданиях с постоянным и большим водоразбором и с верхней установкой баков-аккумуляторов. При постоянном водоразборе обеспечивается поступление в приборы воды с норматив­ной температурой и поэтому такие системы выполняют тупиковы­ми.

Современные здания оборудуются системами с нижней развод­кой ввиду отсутствия чердаков и технических этажей, а также для того, чтобы при недостаточном давлении воды на вводе не прекра­щалась подача горячей воды в нижние этажи зданий. При нижней разводке естественная цир­куляция часто недостаточна и используют принудительную насосную ци­ркуляцию.

В настоящее время ГВС в жилых и общественных зданиях, проек­тируются, как правило, циркуляционными. Это объясняется тем, что в тупиковых системах при отсутствии водоразбора вода в по­дающих трубопроводах охлаждается и при возобновлении водораз­бора необходимо сливать остывшую воду до появления в приборах воды нужной температуры.

Схемы с различными типами водоразборных узлов показаны на рис. 11. Каждый водоразборный стояк (рис. 11, а) имеет отдельный циркуляционный стояк. На рис. 11, б циркуляционный стояк одновременно является и водоразборным. Недостатком схемы является то, что в периоды малых и средних водоразборов в приборы, подключенные к циркуляционному стояку, поступает вода сниженной температуры. Общим недостатком этих схем является повышенная металлоемкость.

В современных системах несколько подающих стояков подсоединяют к одному циркуляционному, что позволяет уменьшить металлоемкость системы. В схеме (рис.1,в) хотя циркуляционный стояки сохранен водоразборным, но ввиду увеличения циркуляционного расхода его недостатки уменьшены по сравнению со схемой б (рис. 1,б).

В схеме рис. 11, г из циркуляционного стояка исключен водоразбор, что позволило уменьшить металлоемкость. В схеме рис. 11, д в нижней части имеется кольцующая перемычка, объединяющая несколько подающих стояков, что позволяет более равномерно распределять воду по подающим стоякам.

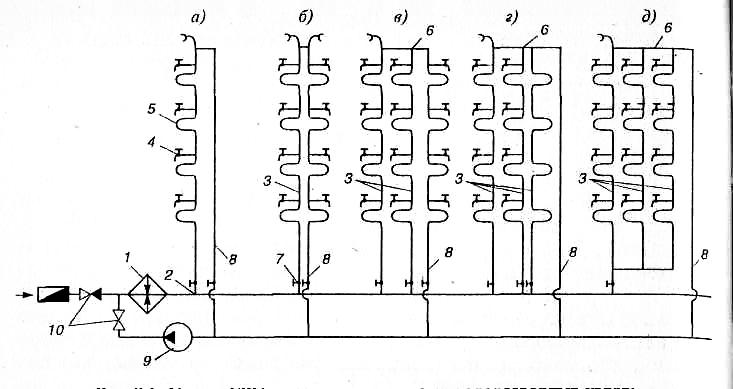

Рис. 11. Схемы ГВС с различными типами водоразборных узлов: а — с последовательным подключением полотенцесушителей на подающем стояке, б — с попарно закольцованными стояками, в — с водоразборно-циркуляционными стояками, г — с индиви­дуальным циркуляционным стояком, д — то же, с объединяющей перемычкой на вводе горячей воды; 1 — источник теплоты, 2 — подающий трубопровод; 5 — водоразборный стояк; 4 — во­доразборные краны; 5 — полотенцесушитель, 6 — кольцующая перемычка; 7 — отключающий кран; 8 — циркуляционный стояк, 9 — циркуляционный насос; 10 — обратный клапан
