3.2. Механические средства охраны зданий и помещений
К механическим средствам охраны зданий и помещений относятся оконные решетки, защитные пленки, ограждения, двери, механические замки, дверные глазки, турникеты и другие средства, не работающие с электрическими сигналами.
Оконные решетки защищают окна первых этажей здания, различаются по форме, исполнению, креплению. Однако этот способ защиты не лишен недостатков. Внутри помещения решетки могут закрывать свет и обзор, в случае экстренной эвакуации с первых этажей окна не могут быть использованы как выход из помещения, снаружи решетки зрительно навязчивы. Не все знают, что двойными рычажными ножницами можно без особых усилий перекусить стальной прут диаметром 10 мм. Поэтому при выборе решетки следует отдать предпочтение бескаркасной, прутья которой замуровываются непосредственно в стену, с расстоянием между прутьями не более 120 мм и толщиной прута не менее 20 мм. Современные решетки могут открываться или раздвигаться изнутри помещения.
Защитная пленка. Остекление с защитной пленкой – серьезная преграда для грабителя. Время, необходимое для разрушения стекла, покрытого защитной пленкой, более чем достаточно для адекватной реакции службы охраны.
С точки зрения теории безопасности, наиболее уязвимые участки зданий – остекленные проемы: окна, стеклянные двери, перегородки и витрины. Стекло с пленкой становится безосколочным. Что бы ни произошло – землетрясение, ураган, взрыв, нападение хулиганов – люди не пострадают от острых осколков. Злоумышленники не смогут забросить взрывные устройства, сосуды с зажигательными смесями, кирпичи или камни и т. п.
Защитная пленка представляет собой многослойную систему, сочетающую прочный, чувствительный к давлению клей и упругий полиэстерный слой. Пленка наклеивается непосредственно на поверхность оконного (или другого) стекла. Защитные пленки выпускают различной толщины и цветов.
Защитные пленки незаменимы там, где есть прямая угроза влияния взрывов; ударного воздействия пуль и снарядов; насильственного проникновения; пожаров; стихийных бедствий.
Достоинство пленки в том, что, обеспечивая защиту от механических повреждений стекла, от физических воздействий, она также создает еще одну преграду для насильственного проникновения. Сюда относятся и любые попытки получить доступ в помещение при помощи ручных инструментов, таких как топоры и молотки, а также подручных средств – трубы, стальные пруты и т. п. В этих ситуациях усиленное защитной пленкой оконное стекло разрушается не полностью. Удар по окну создает в нем отверстие приблизительно того же размера, что и орудие удара. Следовательно, чтобы образовать отверстие, достаточное для доступа внутрь помещения, требуется значительное количество ударов. Для злоумышленника это означает дополнительную задержку и может удержать его от дальнейших действий.
Нормативным документом, дающим определение, классификацию и принципы применения защитных конструкций и остекления для окон, является руководящий документ РД 78.148-94 «Защитное остекление, классификация, методы испытаний», его действие распространяется на защитное остекление, устанавливаемое на объектах различных видов собственности. В данном документе установлено четыре основных класса устойчивости защитного остекления к ударным нагрузкам: А, Б, В, Г. Класс А характеризуется устойчивостью к одиночному удару с различной энергией (классы А1, А2, А3). Класс Б – устойчивостью к пробиванию отверстия, достаточного для проникновения человека. Минимальное количество ударов для класса Б1 – 30-50; для класса Б2 – 50-70; для класса Б3 – свыше 70. Класс Класс В устойчив к прострелу пулей, выпущенной из нарезного огнестрельного оружия различных видов оружия (В1 пистолета ПМ, В2 – пистолета ТТ, В3 – автомата АК– 47, В4 – винтовки СВД). Класс Г устойчив к прострелу пулей, выпущенной из гладкоствольного огнестрельного оружия.
Ограждения. Для охраны периметров наиболее распространенным средством является ограждение. Оно может выполнять как охранные, так и декоративные функции. Ограждения могут быть стационарными (постоянными) и монтируемыми (переносными). Стационарные ограждения (заборы) требуют больших материальных затрат и длительного времени на их установку. Монтируемые ограждения устанавливаются быстро и могут быть использованы многократно. Процесс технической эволюции коснулся и ограждений. Обеспечивая максимальную технологичность, долговечность, эстетичность, ограждения стали делать прозрачными из различных металлических сеток и решеток. В настоящее время используются быстро монтируемые ограждения, состоящие из металлических сеток или секций различного типа. Прозрачность ограждений отлично сочетает возможность обеспечения просмотра территории внутри и снаружи объекта, что необходимо службам охраны, а также позволяет зеленым насаждениям, вплетаясь в сетку и решетки, создавать живую изгородь и быть частью ландшафта, не нарушая обшей архитектуры.
Двери. Дверь – элемент конструкции здания, часто подвергаемый атакам злоумышленников.
При выборе двери необходимо обратить внимание на качество ее изготовления: полотно двери должно плотно прилегать к дверной коробке и не содержать наружных сварных швов, дверные петли должны иметь противосъемное устройство. При установке двери, особенно в зданиях старой постройки, необходимо проверить наличие пустот в стенах и оценить толщину стен. Подозрительные участки стены нужно армировать стальной полосой.
Металлическая дверь, если она правильно изготовлена и установлена, обеспечивает высокую степень защиты помещения. Схема конструкции металлической двери показана на рисунке 53.
В зависимости от свойств и назначения металлические (стальные) двери делятся на несколько групп: защитные; пулестойкие; взломостойкие; с улучшенными звуко- и теплоизоляционными свойствами; противопожарные.
Современные требования по степени защиты и классификации дверей содержатся в следующих нормативных документах: ГОСТ Р 51072-97 «Двери защитные. Общие технические требования и методы испытаний на устойчивость к взлому и пулестойкость», ГОСТ Р 50862-96 «Сейфы и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому и огнестойкость», ГОСТ Р 51112-97 «Средства защитные банковские. Требования по пулестойкости и методы испытаний», ГОСТ Р 50941-96 «Кабина защитная. Общие технические требования и методы испытаний», СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», РД 78.36.003-2002 МВД РФ «Инженерно-техническая укрепленность. Технические средства охраны. Требования и нормы проектирования по защите объектов от преступных посягательств».

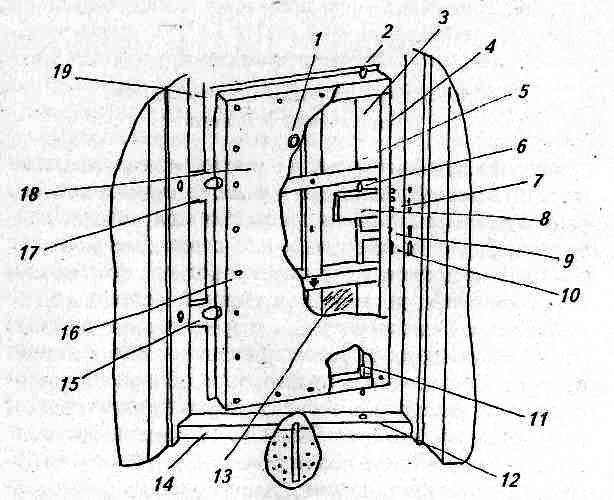

Рис. 53. Схема конструкции металлической двери:1 – глазок;2 – запирающий штырь; 3 - вертикальная тяга основного замка.; 4 - каркас дверного полотна; 5 - крепеж ремонтного люка; 6 – крепеж вертикальной тяги; 7 – ригели замка.; 8 – замок основной (сувальдный); 9 – задвижка; 10 – замок вспомогательный; 11 – направляющая вертикальной тяги; 12 – монтажный штырь (обеспечивает крепление дверной рамы к стене); 13 – материалы внутренней тепло- и звукоизоляции; 14 – дверная рама; 15 – противосъемный штырь (не даст снять дверь даже в случае срезания петель); 16 – крепление отделки (в том случае, если отделка закреплена при помощи шурупов); 17 – петли (навесы); 18 – лист стальной внутренний; 19 – лист стальной наружный.
Хорошая дверь обязательно должна быть оборудована надежным замком и запором.
Механический замок – средство контроля и ограничения доступа в здание или помещение. Он удобен, недорог и обеспечивает необходимый уровень защиты.
Замковое устройство – устройство, обеспечивающее секретность отпирания двери, а также управляющее действием запирающего механизма или блокирующее движение его силовых элементов.
Запирающий механизм – совокупность всех замковых устройств и силовых элементов (ригелей, засовов и т. п.), обеспечивающих запирание дверей.
В России разработан ГОСТ 5089-97 «Замки и защелки для дверей» – стандарт на все виды дверных замков, используемых при строительстве общественных и жилых зданий, в котором учтен практически весь передовой опыт конструирования, изготовления и испытаний ведущих западноевропейских и отечественных производителей замочных изделий.
При выборе модели замка, как, впрочем, и любого другого способа ограничения доступа следует, прежде всего, учитывать условия эксплуатации и необходимый уровень защиты.
Класс безопасности замка по «Методике испытаний замков на соответствие показателям стойкости преступным воздействиям» определяется по чистому времени, которое затрачено на его вскрытие. Всего существует четыре класса, из них четвертый – наивысший.
Первый класс стойкости замков к взлому характеризуется самыми «низкими охранными свойствами», а время, затраченное на взлом, занимает менее 5 минут. Замки данного класса рекомендуется применять для запирания дверей подсобных помещений, внутренних дверей в квартирах и т. п.
Второй класс взломостойкости замков характеризуется «нормальными охранными свойствами», соответственно, время взлома замка составляет от 5 до 10 минут. Рекомендуемая область применения – запирание входных дверей в квартирах, не имеющих определенных ценностей.
Третий класс устойчивости замков к взлому характеризуется «повышенными охранными свойствами» и временем вскрытия от 10 до 30 минут. Замки данного класса рекомендуется применять для запирания входных дверей в квартирах и помещениях, в которых имеются определенные ценности, и/или дверей в помещениях, принимаемых на охрану.
Четвертый класс стойкости замков к взлому характеризуется «высокими охранными свойствами», когда время взлома замка превышает 30 минут. Рекомендуемая область применения замков четвертого класса – запирание входных дверей в квартирах и помещениях, в которых имеются значительные ценности, и/или дверей в помещениях, принимаемых на охрану.
Принятая Российской Федерацией, в соответствии с ГОСТ 5089-97, классификация устойчивости к взлому идентична западноевропейской, лишь с тем исключением, что приведенные выше классы стойкости в западноевропейской классификации имеют не цифровые, а буквенные обозначения: А, B, C, D.
П
о
способу установки замки подразделяются
на врезные,
накладные,
навесные (рис. 54).
Врезные замки устанавливаются (врезаются)
в тело полотна двери. Накладные замки
устанавливаются на поверхности двери
изнутри помещения. Навесные замки крепят
на внешнюю поверхность двери.
Рис. 54. Замки по способу установки: а) навесные; б0 накладные; в) врезные
П
а) б)
Рис. 55. Принцип работы замков: а) сувальдного; б) цилиндрового
Кроме того, цилиндровый замок может быть выбит тяжелым предметом, так как в результате удара по механизму ломается фиксирующий его в замке стопорный винт. Ну а самым распространенным способом взлома является высверливание дрелью кодового механизма. После того, как кодовый механизм высверлен, замок открывается любой отверткой. Со многими из этих недостатков научились бороться. Так, от снятия слепка с замка и выбивания защищают специальные броненакладки. Кодовые механизмы цилиндровых замков высокого уровня отличаются столь высокой сложностью, что дубликаты ключей можно изготовить только на заводе. А в качестве защиты от высверливания в хороших замках предусмотрены запрессованные вставки из легированной стали, уводящие сверло в сторону от механизма. Но все это характерно для довольно дорогих замков.
В настоящее время существуют средства и технологии, позволяющие осуществлять автоматизированный и автоматический контроль и управление доступом в помещения. Однако механические средства могут выполнять как основные, так и дополнительные функции защиты в зависимости от поставленных задач, и от них не стоит отказываться. Хороший замок даже деревянную дверь может сделать серьезным препятствием для незваных гостей.
