1.3.4. Приемники сточных вод
В зданиях устанавливаются различные модификации приемников сточных вод: ванн, умывальников, кухонных моек, унитазов, биде. Некоторые примеры устройств показаны на рисунке 21.
На приемнике сточных вод может быть установлен инфракрасный датчик. Он, как правило, срабатывает, через несколько секунд пребывания человека перед писсуаром или унитазом, а, следовательно, и перед датчиком.

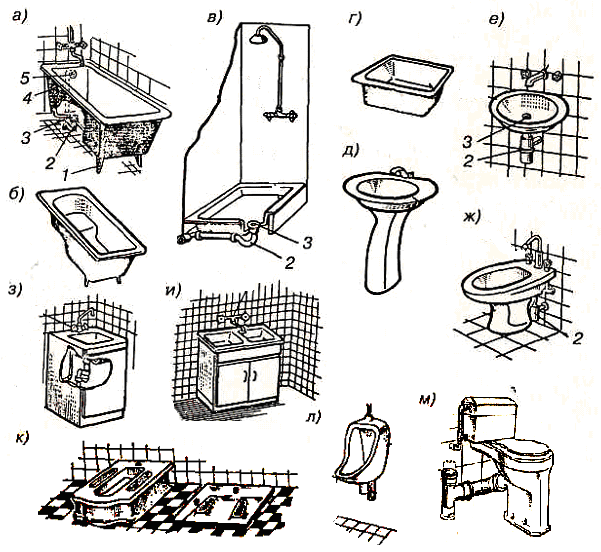

Рис. 21. Приемники сточных вод: а — ванна; 6 — сидячая ванна; в — поддон душевой кабины; г — глубокий поддон; д, е — умывальники; ж — индивидуальный гигиенический душ (биде); з, и — мойки соответственно с одним и двумя отделениями; к – напольные чаши; л) настенный писсуар; м) унитаз; 1 — ножки; 2 — сифон; 3 — выпуск с пробкой; 4 — переливная труба; 5 — крышка перелива
Все приемники должны быть оборудованы гидравлическими затворами (сифонами), кроме тех, в конструкциях которых уже имеется гидрозатвор, например, унитазы. Гидравлический затвор представляет собой изогнутый канал или трубу, заполненную водой слоем высотой 60 мм, надежно закрывающий выход газов после сброса стоков в канализационную сеть. Наибольшее распространение получили гидрозатворы, представленные на рис. 22, а– г. Для ванн устанавливают напольный сифон с тройником для присоединения переливной трубы (рис. 15г). Сифоны изготавливают из чугуна, керамики, пластмассы.

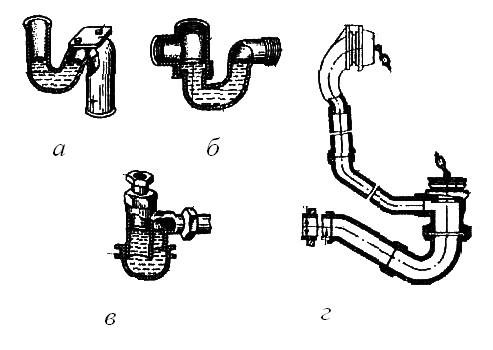

Рис. 22. Гидрозатворы: а, б –U-образные; в – бутылочный,
г – напольный для ванн с присоединением переливной трубы
1.4. Отопление
Комфортной считается температура воздуха в помещении 20–220 С. Основным средством для поддержания теплового комфорта в холодное время года, которое в России продолжается достаточно долго, служат системы отопления.
1.4.1. Основные сведения об отоплении помещений
Системы отопления включают три основных элемента: источник теплоты, теплопроводы, отопительные приборы.
Системы отопления классифицируют по следующим основным признакам: по виду использованного теплоносителя (водяные, печные, воздушные, электрические); по способу перемещения теплоносителя (с естественным (гравитационным) побуждением движения теплоносителя и системы с принудительным (насосным) побуждением); по месту расположения источника теплоты – на центральные и местные.
Характерной особенностью центральных систем отопления является размещения генератора теплоты вне отапливаемого помещения, соединенного с потребителями теплоты теплопроводами значительной протяженности. Положительным свойством центральных систем отопления является относительное удешевление получения теплоты за счет укрупнения генератора теплоты. Отрицательным свойством можно считать потери теплоты магистральными теплопроводами и сложность поддержания надлежащего давления в сетях.
Характерной особенностью местных систем отопления является размещение генератора теплоты в непосредственной близости от отапливаемого помещения или размещения его в самом отапливаемом помещении.
Выбор систем отопления и отопительных приборов, теплоносителей и конструктивных схем, эксплуатационных параметров и режимов регламентируются строительными нормами и правилами – СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а также Правилами технической эксплуатации тепловых установок, Правилами и нормами технической эксплуатации жилищного фонда.
Требования, предъявляемые к системам отопления. Системы отопления, являясь органической частью отапливаемых зданий, должны удовлетворять санитарно-гигиеническим, технико-экономическим, архитектурно-строительным, монтажным и эксплуатационным требованиям.
Санитарно-гигиенические требования заключаются в обеспечении заданной температуры воздуха в отапливаемом помещении гостиницы, а также в поддержании такой температуры поверхности отопительных приборов, которая исключает возможность ожогов и пригорания пыли.
В период работы системы отопления в помещении возникает теплообмен между отопительными приборами, внутренними и наружными ограждениями, оборудованием и людьми. Целью отопления является создание тепловой обстановки, благоприятной для отдыха, проживания, работы людей.
Технико-экономические требования заключаются в том, чтобы расходы на строительство и эксплуатацию отопительной системы были наименьшими.
Архитектурно-строительные требования должны предусматривать взаимную увязку всех элементов системы отопления (трубопроводов, отопительных приборов и прочего оборудования) со строительными и архитектурно-планировочными решениями помещений, обеспечивать сохранность строительных конструкций на протяжении всего срока эксплуатации здания.
Монтажные требования к системам отопления предусматривают соответствие современному уровню механизации и индустриализации заготовительных и монтажных работ.
Эксплуатационные требования к системам отопления заключаются в обеспечении надежности работы и относительной простоты обслуживания. Под надежностью работы систем отопления следует понимать способность обеспечивать санитарно-гигиенические требования независимо от наружных климатических условий, достаточную долговечность систем отопления и безопасность в отношении пожара и взрыва.
Простота обслуживания систем отопления определяется несложностью регулирования теплопроизводительности как системы в целом, так и отдельных отопительных приборов. Существенное значение имеет простота ремонта систем.
Кроме рассмотренных выше требований системы отопления должны обладать рядом дополнительных свойств, таких как эстетическая привлекательность, когда оформление систем отопления тесно связано с характером интерьера помещений.
