2. Выбор трансформаторов на подстанциях потребителей

– для одного трансформатора;

– для двух трансформаторов.

В аварийном режиме, когда один из трансформаторов выходит из строя, второй трансформатор должен выдерживать нагрузку обоих: .

Для потребителя №1:

;

Сравнивая значения и , выбираем большее и принимаем ближайшее большее значение стандартной мощности трансформаторов по шкале номинальных мощностей: .

Для потребителя №2:

;

Для потребителя №3:

;

Для потребителя №4:

;

Полученные значения сводим в таблицу 9.

Таблица 9: Выбор трансформаторов

Потребитель			Тип трансформатора
1	35, 110	16	ТМТН-16000/110
2	110	6,3	ТМН-6300/110
3	35, 110	6,3	ТМТН-6300/110
4	110	6,3	ТМН-6300/110

3. Расчет токов короткого замыкания на шинах низшего напряжения подстанции потребителя №3

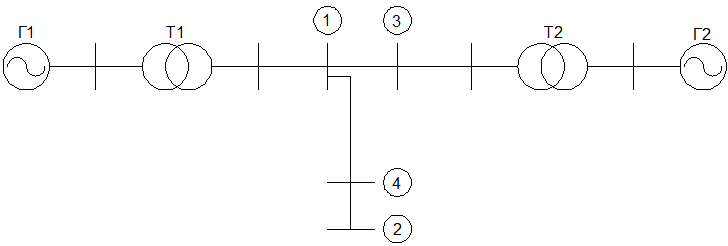

Рис 2.1: Схема замещения

Т.к. подстанции 4 и 2 находятся в удалении от подстанции 3 и не зависят от нее, то пренебрегаем ими в дальнейшем расчете:

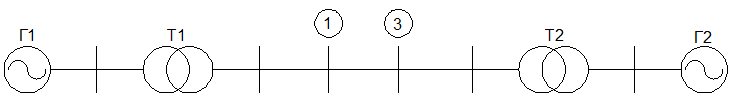

Рис 2.2.

Рис 2.3.

Исходя из п.1, на РПП установлены трансформаторы таким образом, чтобы они могли пропускать в нормальном режиме мощность: .

Определим мощность на РПП:

Таблица 10: Состав по категориям

№	I, %	II, %	III, %
1	35	20	45
2	0	0	100
3	0	20	80
4	0	0	100
	Σ 35	Σ 40	Σ 325
Σ 400

Определим состав по категориям:

По шкале напряжений принимаем номинальную мощность: и выбираем трансформатор:

Таблица 11:

Тип трансформатора		Uном, кВ обмоток			Uк, %
		ВН	СН	НН
ТДТН-25000/110	25	115	11; 22; 34,5; 38,5	6,6; 11	10,5

Определяем сопротивление в относительных единицах с приведенными сопротивлениями. Т.к. РПП – источник неограниченной мощности, то , соответственно .

Принимаем базисные условия: ; .

Находим эквивалентные сопротивления в схеме:

Преобразуем схему к расчетному виду:

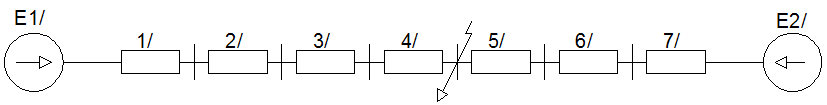

Рис. 2.4.

Определим ток короткого замыкания:

где
