8. Устройство свайных фундаментов. Устройство монолитных фундаментов.

Под стальные колонны каркаса зданий НЦ и КЦ сооружают свайные ф-ты из типовых забивных ж/б свай. Под каждую колонну забивают куст из трех-пяти свай. Оголовки свай, входящих в куст, соединяют ж/б сборным или стальным ростверком (рис. 25). При строительстве применяют сборные ростверки из стального проката. Базы стальных колонн каркаса зданий опирают непосредствено на ростверки.

Такие ф-ты под колонны зданий освоены в производстве, сборные детали их в большом количестве выпускают заводы ж/б изделий. Однако массовое применение свайных ж/б ф-тов в районах севера Зап. Сибири осложнено трудностью доставки ж/б сборных ростверков и свай. Использование монолитных ж/б ростверков в суровых условиях Севера чрезвычайно затруднено необходимостью ведения бетонных работ. В связи с этим разработаны новые конструкции свайных ф-тов зданий НС и КС, в которых забивные ж/б сваи заводского изготовления заменены буронабивными сваями, а ж/б ростверки - ростверками из стального проката (двутавров, швеллеров). На голову каждой из свай монтируют стальные оголовки, на которые устанавливают стальные ростверки. Применение подобных свайных ф-тов по сравнению с применением традиционных из забивных ж/б свай позволяет снизить транспортные расходы, исключить проведение бетонных работ непосредственно на строительной площадке и уменьшить трудоемкость возведения ф-тов.

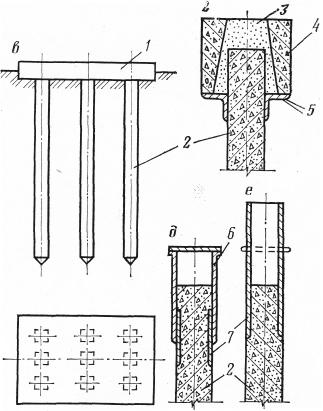

в - свайный; г - свайный безростверковый с оголовком из ж/б; д - то же, со стальным оголовком и подвижным стаканом; е - то же, со стальным оголовком и неподвижным стаканом; 1 - ростверк; 2 - свая; 3 - бетонная смесь; 4 - оголовок; 5 - уголок; 6 - подвижный стакан; 7 - неподвижный стакан

Устройство монолитных фундаментов

Массивные ф-нты – ф-нты, имеющие форму, близкую к параллелепипеду, из бетона с минимальным коэффи­циентом армирования. Конфигурация и размеры этого ф-нта в плане зависят от конфигурации и размеров основания перекачивающих агрегатов. Массивные ф-нты широко применяют на НС и КС под насосные и ГП аг­регаты с нулевой высотной отметкой или с незначительным от­клонением от нее. Такие ф-нты отличаются высокой несущей и демпфирующей способностью, т.е. способностью к гаше­нию колебаний. Массивные ф-нты выполняют монолитными и реже сборно-монолитными. В связи с этим они отличаются большой трудоемкостью возведения, необходимостью про­ведения бетонных и значительного объема земляных работ на строительной площадке при повышенном расходе бетона.

9. Тепло- и звукоизоляционные работы.

Для ГПА, некоторых видов технологического оборудования и ГП характерны интенсивные выделения тепла в окружающее пространство. Поэтому для снижения потерь тепла, повышения эффективности работы оборуд-я и ГП и поддержания необходимых (температурных условий внутри КЦ поверхности ГТУ, воздухоподогревателя, камеры сгорания, воздуховодов, по которым подают горячий воздух, покрывают слоем тепловой изоляции.

В качестве теплоизоляционных материалов широко используют минеральную вату и асбестовые материалы. Асбестовые материалы состоят из асбестового волокна в виде картона, бумаги и изделий из них. Асбестосодержащие материалы наряду с асбестовым волокном (15-20 % по массе) содержат неорганические вяжущие вещества или осадочные породы. Смешивая порошки вяжущих веществ или трепела с асбестовым волокном и водой получают пластичное тесто, затвердевающее с течением времени, которое наносят слоем необходимой толщины на поверхность тр-дов и оборудования. В заводских условиях из пластичного теста формуют готовые элементы теплоизоляционных покрытий в виде плит, сегментов, скорлуп. Наибольшее применение имеют следующие асбестсодержащие теплоизоляционные материалы: асбозурит, совелит.

Тепловая изоляция оборудования и тр-дов состоит из трех основных элементов: собственно слоя тепловой изоляции, крепления и наружного защитного слоя. Крепления тепловой изоляции представляют собой различные по конструкции крючки и скобы, закрепленные сваркой на поверхности трубы. На эти крючки и скобы и навешивают плиты, скорлупы и другие элементы тепловой изоляции. Снаружи плиты и скорлупы закрепляют проволокой или проволочной сеткой.

Дня снижения уровня шума при работе ГПА применяют звуковую изоляцию из звукопоглощающих материалов, в качестве которых применяют плиты из мин. ваты, газобетонные плиты, а также материалы, содержащие гранулированную минеральную или стеклянную вату, крахмал.
