МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

УПРАВЛЕНИЕ ОБРАЗОВАНИЯ БРЕСТСКОГО ОБЛИСПОЛКОМА

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «КОБРИНСКИЙ ГОСУДАРСТВЕННЫЙ ХУДОЖЕСТВЕННЫЙ ПРОФЕССИОНАЛЬНО-ТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

Специальность:

2-46 01 02 «Технология деревообрабатывающих производств»

Специализация:

2-46 01 02 31 «Техник-технолог мебельного производства»

Квалификация:

«Техник-технолог»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОМУ ПРОЕКТУ

по дисциплине «Сушка и защита древесны»

на тему: Проецирование сушильного цеха для высушивания пиломатериалов хвойных пород в мягком режиме

Разработал

учащийся 2 курса группы 16т __________ Зиновик Д.С.

Принял

преподаватель __________ Толстый И.В.

Курсовой проект защищен с отметкой __________

Кобрин 2012

Содержание проекта

Введение

1.Технологическая часть

1.1 Описание сушильной камеры (со схемой)

1.2 Выбор параметров режима сушки

1.3 Расчет продолжительности камерной сушки пиломатериалов

1.4 Расчет производительности и количества сушильных камер

1.5 Описание технологического процесса в сушильном цехе

2. Показатели качества сушки древесины

3. Расчетная часть

3.1 Выбор расчетного материала

3.2 Определение параметров сушильного агента на входе и выходе из штабеля

3.3 Расчет расхода тепла на сушку и количества испаряемой влаги

3.4 Расчет потерь через ограждение сушильной камеры

3.5 Определение расхода пара и выбор конденсатоотводчика

4. Мероприятия по охране труда и окружающей среды

Заключение

Список использованных источников информации

Проецирование сушильного цеха для высушивания пиломатериалов хвойных пород в мягком режиме

Перспективы развития сушильной отрасли в Республике Беларусь? Найти в нете

Введение 1 лист

Сушка – обязательная часть технологического процесса выработки пиломатериалов. Непросушенные пиломатериалы не могут считаться готовой продукцией, подлежащей реализации, а технологический процесс их изготовления законченным. Влажные пиломатериалы подвержены грибковым заболеваниям и непригодны для дальнейшей механической обработки и производства из них готовых изделий.

Камерная сушка - основной способ, при котором сушку пиломатериалов производят в сушильных камерах, имеющих нужное оборудование и приборы. В камерах регулируют температуру, влажность и степень циркуляции воздуха.

Атмосферная сушка служит для предварительной подсушки пиломатериалов и, как правило, сочетается с камерой сушки древесины.

Пиломатериалы можно укладывать в штабеля штучным или пакетным способом. При формировании штабеля штучным способом между рядами досок укладывают сухие (влажностью не более 18%) калиброванные прокладки хвойных и лиственных пород сечением 25 х 40 мм и длиной равной ширине штабеля. Прокладки по высоте штабеля необходимо укладывать перпендикулярно доскам и строго вертикально одну над другой.

Сушка пиломатериалов происходит при определенном температурном и влажностном режиме, под которым понимают закономерное чередование процессов температурного и влажностного воздействия на древесину в соответствии с ее влажностью и сроками сушки.

В процессе сушки в камере постепенно повышается (по ступеням) температура воздуха и понижается относительная влажность сушильного агента. Режимы сушки назначают с учетом породы древесины, толщины пиломатериалов, конечной влажности, категории качества высушиваемых материалов и конструкций (типа) камер.

1 Технологическая часть

1.1 Описание сушильной камеры (со схемой)

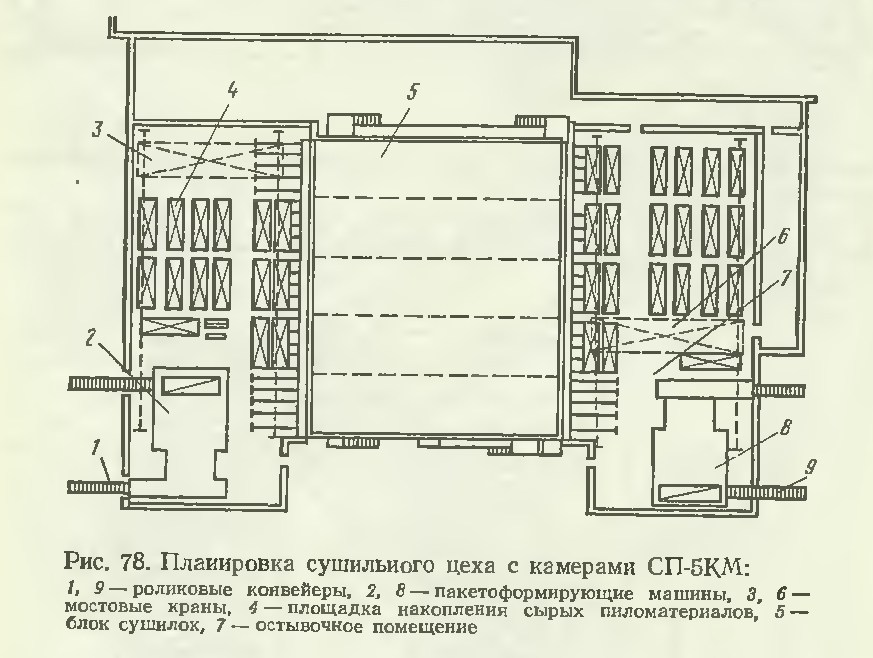

К сборным противоточным камерам с поперечной транспор­тировкой штабелей относятся камера СП-5КМ.

Камера СП-5КМ (рис. 60) по принципу работы и планиров­ке аналогична камере ЦНИИМОД-49. Она предназначена для сушки пиломатериалов прн пониженной (40 ... 55°С) темпера­туре. Циркуляция сушильного агента осуществляется тремя осевыми вентиляторами 5, расположенными вместе с электро­двигателями в циркуляционном канале 6. Воздух засасывается вентиляторами из сырого конца камеры, нагревается в калорифе 4, поступает в сушильное пространство и проходит по­следовательно через все штабеля со скоростью до 4 м/с.

Для вентиляции камеры, т. е. притока свежего и выброса отработанного воздуха, используется теплообменник, назваемый рекуператором. Отработавший воздух вспомогательным осе­вым вентилятором рекуператора 7 отсасывается из камеры через трубу 8, омывает теплообменные трубки рекуператора, подо гревая при этом свежий воздух, и затем выбрасывается в ат­мосферу. Свежий воздух за счет разрежения в циркуляционном канале 6 поступает через отверстие в корпусе рекуператора, проходит через теплообмеиные трубки и попадает в камеру через приточную трубу.

Целесообразность установки рекуператора обосновывается тем, что для камер, работающих при пониженной температуре, необходим интенсивный воздухообмен с атмосферой; подогрев в этом случае свежего воздуха отработавшим экономит 15 ... 20% тепловой энергии. В камерах, которые работают при по­вышенной температуре, экономия теплоты незначительна, по­этому рекуператоры в них не ставят.

В сыром и сухом концах камера имеет отсеки 11 и 2 для для начального прогрева и выдержки сухой древесины, кото­рые отделены от сушильного пространства шторными подъем­ными дверями 3, наличие которых позволяет загружать и вы­гружать штабеля без нарушения установившегося режима сушки.

Камера «Валмет» имеет сходную конструкцию с камерой СП-5КМ, однако в отличие от последней не имеет отсеков для начального прогрева и выдержки сухой древесины.

В камерах СП-5КМ, «Валмет» для бо­лее плавного регулирования температуры теплоснабже­ние делают не паровым, а пароводяным.

Таблица 1 - Характеристика сушильной камеры СП-5КМ.

Габаритные размеры штабеля,м:
Длина: Ширина: Высота:	7,0 1,8 3,0
Число штабелей в камере	10
Вметимость в условном мате, м³	149
Производительность камеры в условном материале, м³/год, на режимах: Мягком	8100
Число камер в блоке	5
Производительность блока в условном материале на мягких режимах, м³/год	40500
