2. Описание установки

Лабораторная установка включает в себя стенд, в котором смон­тированы блоки питания инфракрасного (ИК) осветителя и ЭОП типа ПВН-57а. Внешний вид центрального отсека стенда показан на рис 7.1. Основная часть схемы приведена на рис.6.2. ИК - излучатель конструктивно оформлен в виде экрана 1 (см. рис. 7.1). Яркость его регулируется ручкой автотрансформатора 4 (см. рис. 7.1).

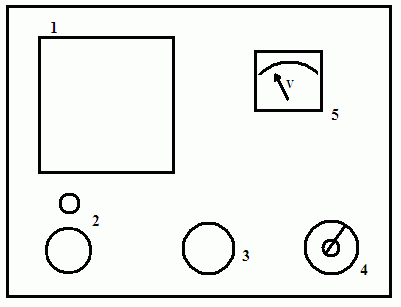

Рисунок 7.1- Внешний вид центрального отсека стенда: 1 - ИК излучатель; 2 - тумблер и индикатор включения лабораторной уста­новки; 3 - тумблер включения ИК-излучателя; 4 - автотранс­форматор для регулирования питания ИК-излучателя; 5 – вольтметр

Электронно-оптический прибор ночного видения ПВН-57А смонтиро­ван на стойке. Принцип работы прибора, схема которого представле­на на рис.7.3, заключается в следующем. Объектив 2 создает на поверхности кислородно-серебряно-цезиевого фотокатода 3 (красная граница фотоэлемента до 1300 нм) изображение объекта 1. При осве­щении фотокатода за счет фотоэмиссия создается электронное изображение, в котором распределение электронов соответствует фотонному распределению в оптическом изображении. Под действием ускоряющего поля с помощью фокусирующей системы 4 электроны перенося­тся в плоскость люминесцентного экрана 5 и возбуждают его. Яркость свечения отдельных элементов экрана будет соответствовать яркости элементов объекта. Окуляр 6 создает увеличенное изображе­ние на экране, что позволяет лучше рассматривать детали изображе­ния объекта.

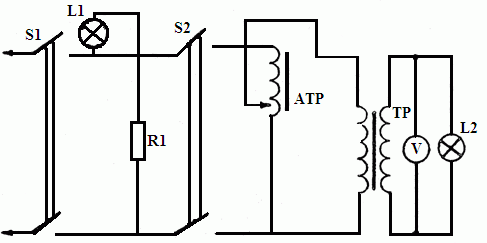

Рисунок 7.2- Схема питания ИК-излучателя: S1 - тумблер включения лабораторной установки; L1 - индикаторная лампа; S2 - тумблер включения питания ИК-излучателя; АТР - авто­трансформатор; ТР - понижающий трансформатор; L2 - лампа ИК-излучателя.

Рисунок 7.3- Схема устройства прибора ночного видения: 1 - объект; 2 - объектив; 3 - фотокатод; 4 - фокусирующая система; 5 - люминесцентный экран; 6 - окуляр.

На рельсе размешается оптический блок (фотометрическая голов­ка) фотометра постоянного излучения ФПЧ. Головка соединяется ка­белем с блоком питания и управления (ФПЧ-БПУ). Фотометр ФПЧ представляет собой яркомер. Пределы измерения - от 2·10^-2 кд/м² до 5·10⁴ кд/м². Для контроля наводки на фотометрический объект на головке имеется встроенное визирное устрой­ство. Результаты измерения снимаются по стрелочному прибору, встроенному в блок ФПЧ-БПУ.

3. Задание

Перед выполнением каждого пункта задания ознакомиться с методическими указаниями по работе

1. Ознакомиться с установкой. Включить тумблер 1 и 2.

2. Включить прибор ночного видения ПНВ-57А, Убедиться в нор­мальной его работе.

3. Включить фотометр ФПЧ.

4. Установить по указанию преподавателя электрический режим лампы ИК-осветителя.

5. Измерить яркость на экране прибора в центре изображения ИК-осветителя и на краю. Измерение произвести три раза.

6. Повторить пункты 4 и 5 еще четыре раза для новых значений напряжения питания.

7. Оформить отчет по работе, в который включить схему ЭОПа (см. рис.6.3) и график зависимости яркости на экране прибора от напряжения питания.
