3. Программа работы

3. 1. Ознакомиться с лабораторным макетом № 1 для исследования харак­теристик усилителей на биполярных транзисторах.

   2. Исследовать схемы эмиттерных повторителей (рис. 1.4, 1.5):

а) измерить входное и выходное сопротивления эмиттерного повторителя (рис. 1.4);

б) рассчитать теоретически значения RBx и Rbbix эмиттерного повторителя (рис. 1.4) и сравнить с экспериментальным значением;

в) определить максимальное значение напряжения неискаженного сигнала для схем, изображенных на рис.1.4 и 1.5.

3. Исследовать схему усилителя с общим эмиттером с ООС по перемен­ному току (рис. 1.6).

4. Исследовать схему усилителя с общим эмиттером с ООС1. по постоян­ному току (рис. 1.7).

5. Исследовать схему дифференциального усилителя (рис. 1.8).

6. Исследовать схему двухтактного усилителя на транзисторах (рис. 1.9).

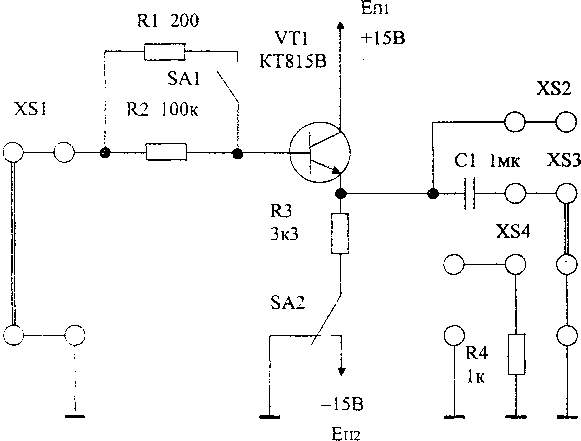

Рис. 1.4. Эмиттерный повторитель- У ПТ без смещения (схема 1 макета)

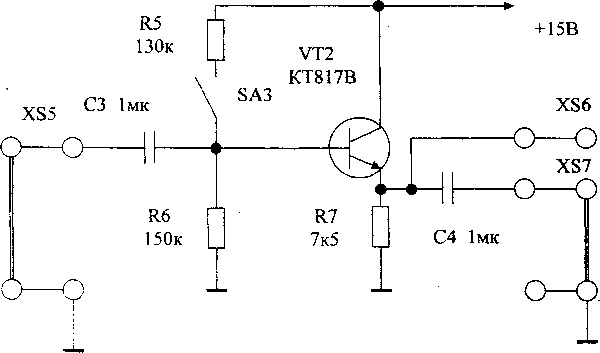

Рис. 1.5. Эмиттерный повторитель - усилитель переменного тока со смещением (схема 2 макета)

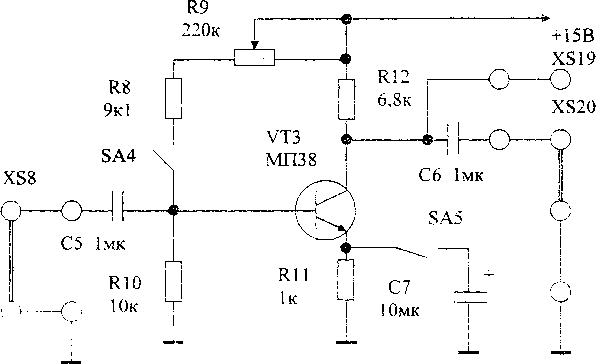

Рис. 1 .6. Усилитель с общим эмиттером с ООС по переменному току (схема 3 макета)

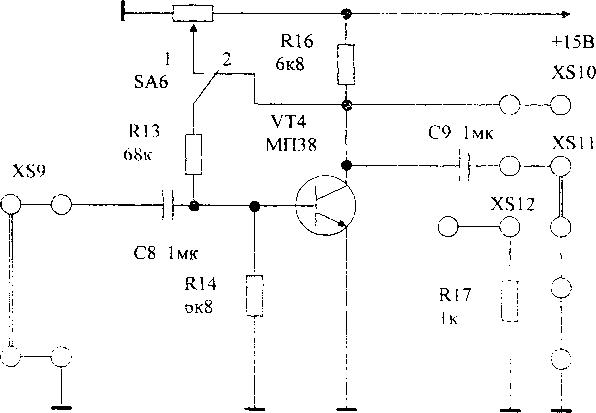

Рис. 1.7. Усилитель с общим эмиттером с ООС по постоянному току (схема 4 макета)

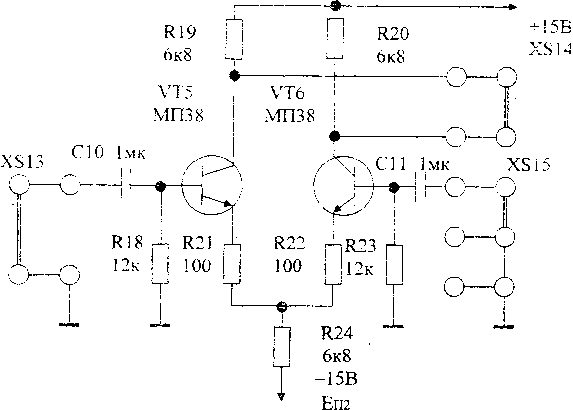

Рис. 1.8. Дифференциальный усилитель (схема 5 макета)

4.Экспериментальные исследования

4.1. Ознакомиться с лабораторным макетом и основными параметрами гран in- сторов схем макета.

4.2. Исследовать схему эмиттерного повторителя при отсутствии напряжения смещения.

4.2.1. Использовать для проведения исследований схему 1 макета (рис. 1.4). Переключатель SA1 перевести в замкнутое состояние, SA2 - в положение .!. , подать на вход сигнал синусоидальной формы с генератора сигналов частотой 1 кГц. Изменяя амплитуду и частоту входного сигнала в некоторых пределах, пронаблюдать форму выходного сигнала, сравнивая его с входным.

4.2.2. Повторить п. 4.2.1, переключив SA2 в положение - 15 В.

4.3. Измерить входное и выходное сопротивления эмиттерного повторителя.

4.3.1. Установить в схеме 1 макета (рис. 1.4) переключатель SA2 в положение -15 В. Подать на вход XS1 сигнал с генератора ГЗ-111 амплитудой менее 1 В и частотой около 1 кГц. Контролировать входной и выходной сигналы осциллографом С1-93.

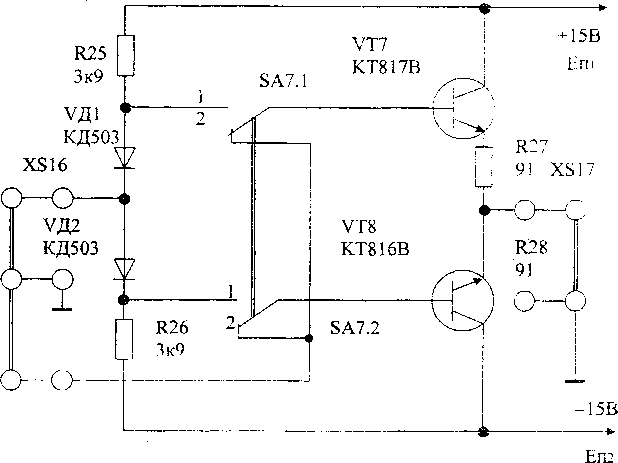

Рис. 1.9. Двухтактный усилитель на транзисторах (схема 6 макета)

4.3.2. Вычислить (рассчитать) входное сопротивление R_BX эмиттерного повто­рителя, используя соотношение

4.3.3. Измерить амплитуду U_ВЫХ эмиттерного повторителя при замкнутом и разомкнутом SA1. Приняв значения резисторов R1 и R2 за внутренние значения выходного сопротивления генератора сигнала, рассчитать R_BX . Сравнить экспе­риментальные данные с расчетными.

4.3.4. Вычислить (рассчитать) выходное сопротивление R_ВЫХ эмиттерного по­вторителя, используя соотношение

где Rbых и - выходное сопротивление источника сигнала.

4.3.5. Измерить U_ВЫХ при включенной и отключенной нагрузке (резистор R4) и при замкнутом переключателе SA1. Рассчитать R_ВЫХ по результатам измерений. Сравнить экспериментальные данные с теоретическими.

4.4. Подать на вход XS5 схемы 2 (рис. 1.5) сигнал с генератора и пронаблюдать l/вых при замкнутом и разомкнутом переключателе SA3. Объяснить причину из­менения формы Uвых .

4.5. Исследовать усилитель с общим эмиттером (рис. 1.6).

Подать для проведения исследований на вход XS8 сигнал с генератора и изме­нять его амплитуду и частоту в широких пределах.

Пронаблюдать форму, амплитуду и фазу выходного сигнала при различных ком­бинациях переключателей SA4 и SA5 и величины резистора R9. Объяснить ре­зультаты наблюдений и влияние элементов С7 и R9 на форму выходного сигна­ла.

4.6. Исследовать усилитель с общим эмиттером со смещением с помощью обратной связи по постоянному току (рис. 1.7):

4.6.1. Подать на вход XS9 сигнал с генератора. Переключатель SA6 пере­вести в положение 2. С помощью потенциометра R15 установить рабочую точку (точку покоя) каскада так, чтобы на выходе постоянное напряжение было равно половине напряжения питания.

4.6.2. Включить переключатель «Нагрев» в положение 1 и наблюдать за смещением постоянного уровня на выходе схемы. Выключить «Нагрев».

4.6.3. Перевести переключатель SA6 в положение 1 (замкнуть обратную связь) и повторить п. 4.6.2.

4.6.4. Сравнить результаты наблюдений пп. 4.6.2 и 4.6.3 и сделать выводы.

4.7. Исследовать дифференциальный усилитель на транзисторах (рис. 1.8). Подключить канал 1 осциллографа к выходу XS14 и канал 2 - к выходу XS15 , предварительно откалибровав осциллограф. Установить чувствительность вхо­дов 5 В/дел. Измерить величину постоянного напряжения на каждом выходе от­носительно общего провода.

4.7.1. Подать на вход XS13 сигнал с генератора амплитудой менее 1 В. Пронаблюдать выходное напряжение с выходов XS14 и XS15.

4.7.2. Подать тот же сигнал с генератора одновременно на оба входа диф­ференциального каскада. Пронаблюдать выходные сигналы при различных ам­плитудах входного сигнала. По результатам экспериментальных данных рассчи­тать коэффициент ООС.

4.8. Исследовать двухтактный усилитель на транзисторах (рис. 1.9). По­дать сигнал с генератора на вход XS17. Переключатель SA7 перевести в положе­ние 2. Пронаблюдать U_Вых схемы и объяснить причины искажения выходного сигнала.

Переключатель SA7 перевести в положение 1. Сигнал подать на вход XS16. Пронаблюдать U_Bых схемы и объяснить причину отсутствия характерных иска­жений сигнала.
