3. Программа работы

3.1. Ознакомиться с лабораторным макетом 5 для исследования ОУ с нели­нейными обратными связями.

3.2. Исследовать схему двустороннего ограничителя напряжения (рис. 5.5): рассчитать и проверить экспериментально уровни ограничения выходного на­пряжения и угловой коэффициент усилителя для различных значений U_ВХ.

3.3. Проверить п. 3.2 для схемы, изображенной на рис. 5.6.

3.4. Исследовать схему функционального преобразователя (рис. 5.7):

а) рассчитать и экспериментально проверить угловой коэффициент при различных значениях величин резисторов R7-R10;

б) пронаблюдать выходное напряжение преобразователя при подаче на его вход напряжений треугольной и синусоидальной формы.

3.5. Исследовать схему преобразователя напряжения треугольной формы в синусоидальное (рис. 5.8).

3.6. Исследовать схему прецизионного амплитудного детектора (рис.5.9).

4. Экспериментальные исследования

4.1. Ознакомиться с лабораторным стендом. Перед началом работы вклю­чить и откалибровать осциллограф С1-93 и генератор ГЗ-111, изучить встроен­ный в стенд генератор треугольного и пилообразного напряжения.

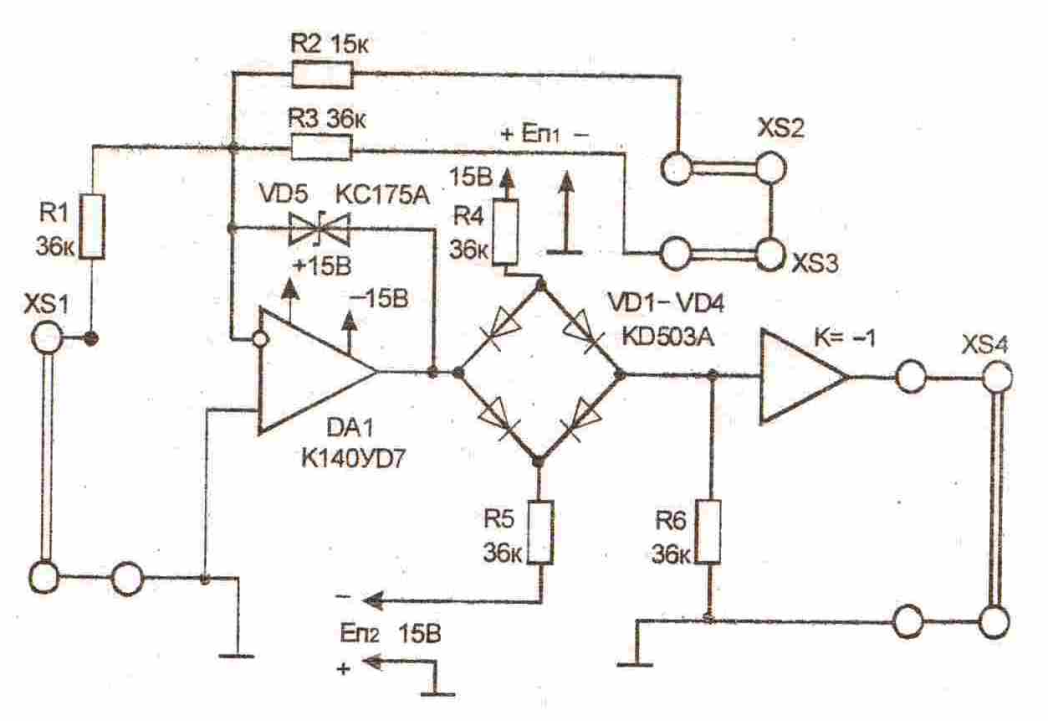

Рис. 5.5. Двусторонний ограничитель напряжения (схема 1)

4.2. Исследовать схему двустороннего ограничителя напряжения (рис. 5.5).

4.2.1. Подать на вход XS1 сигнал треугольной формы и наблюдать форму сигнала на двулучевом осциллографе на входе и выходе ограничителя (контакты XS11 разомкнуты).

4.2.2. Повторить п. 4.2.1 для случаев, когда вывод VD17 замкнут через кон­такты XS11 непосредственно на выход DA4 и через сопротивление R23.

Во время выполнения п.п. 4.2.1 и 4.2.2 измерять амплитуду входного сигна­ла и его смещение относительно нулевого уровня.

4.3. Повторить п. 4.2 для схемы, изображенной на рис. 5.6.

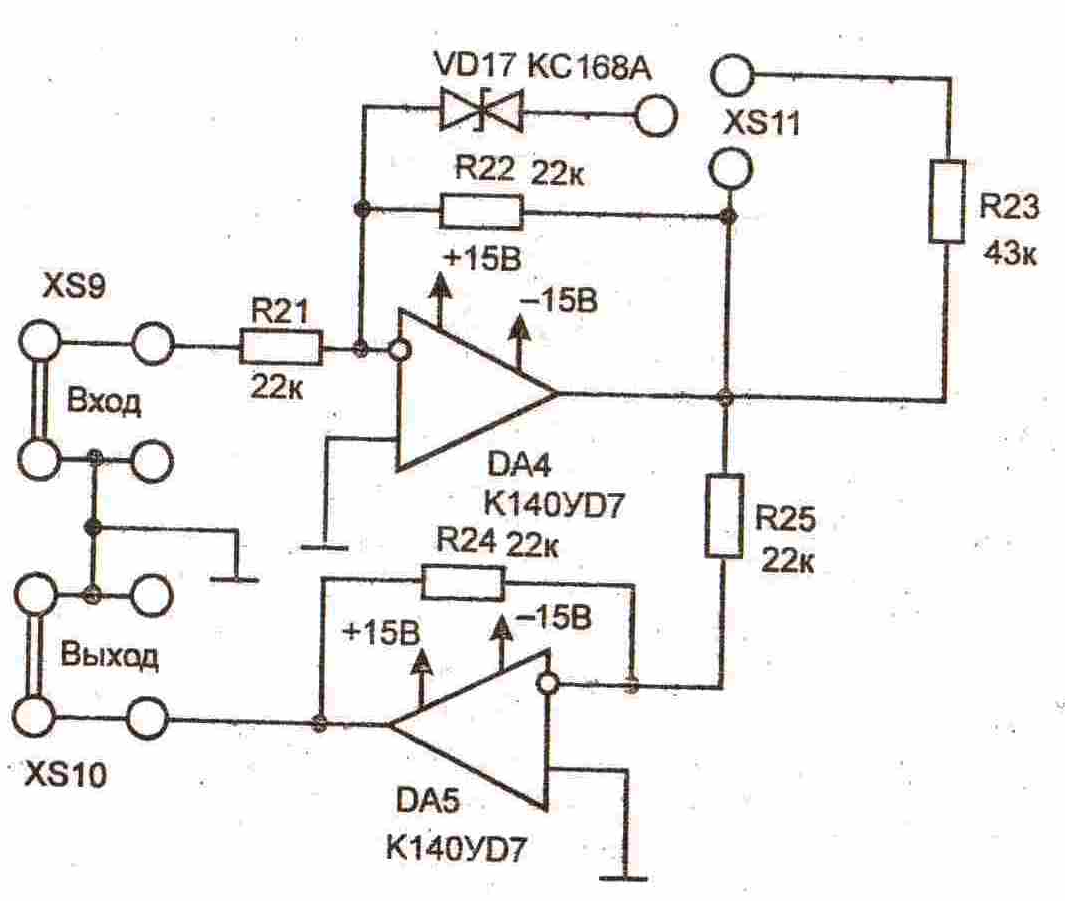

Рис. 5.6. Двустронний ограничитель напряжения (схема 2 макета)

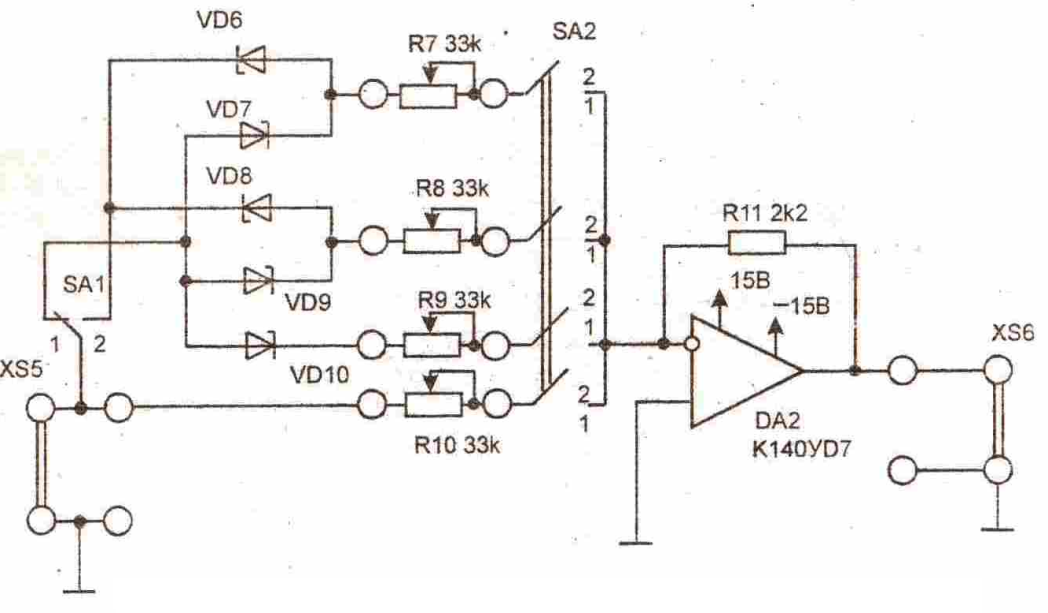

Рис. 5.7. Функциональный преобразователь (схема 3 макета)

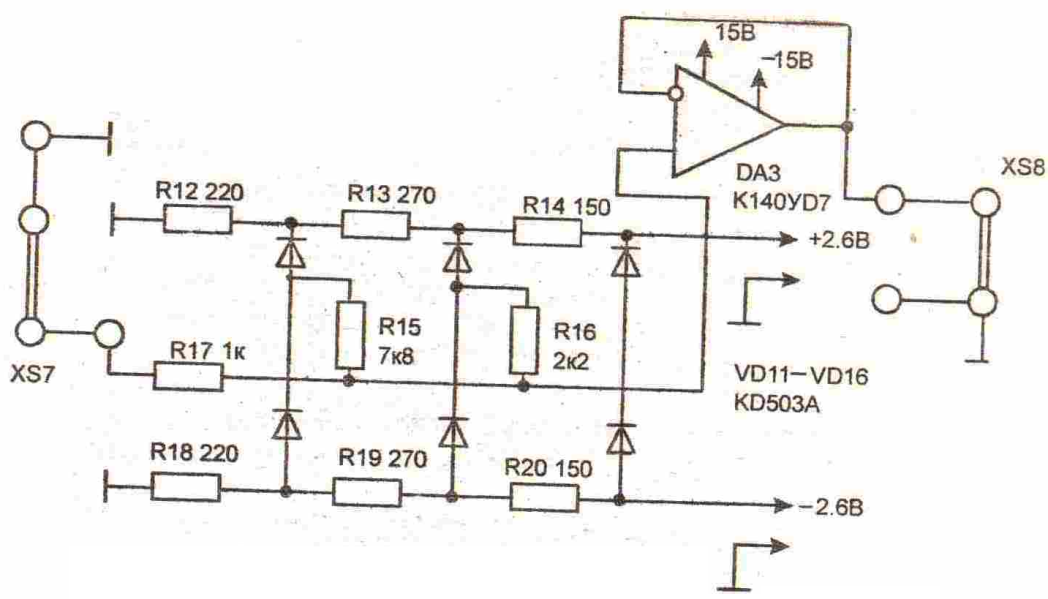

Рис. 5.8. Преобразователь формы напряжения (схема 4 макета)

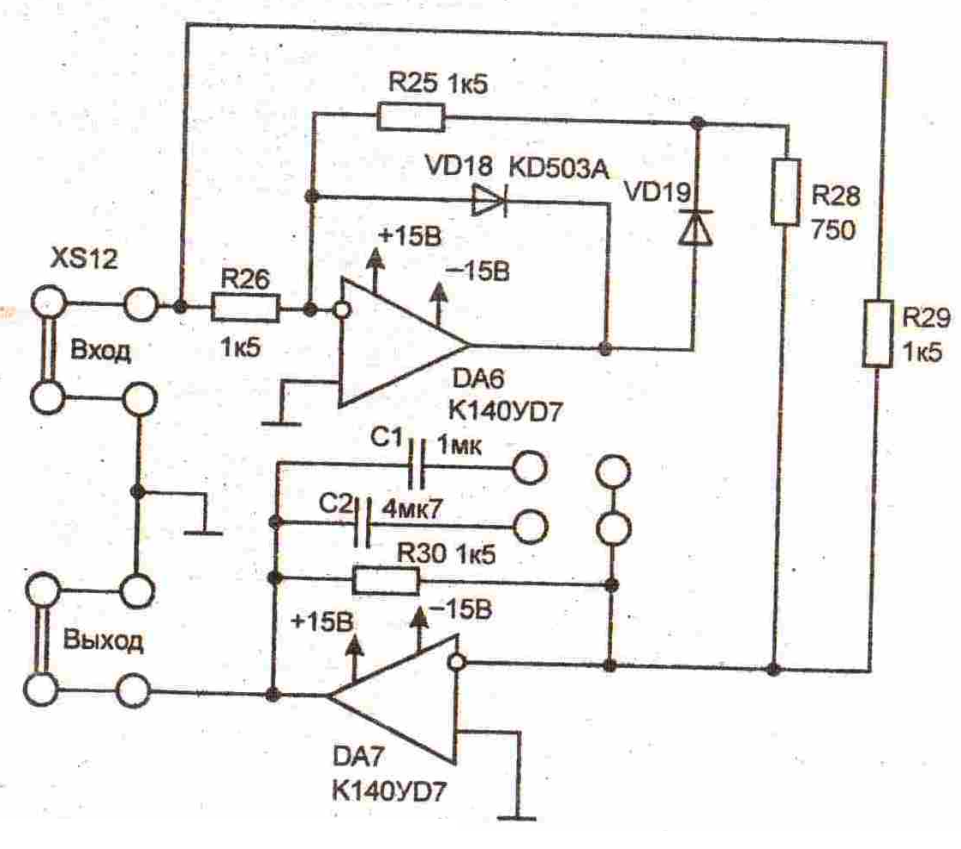

Рис. 5.9. Прецизионный амплитудный детектор (схема 5 макета)

4.4. Для исследования схемы функционального преобразователя (рис.5.7) подать на вход напряжение треугольной формы соответствующей полярности, зависящей от положения переключателя SA2. Амплитуду входного напряжения установить максимальную.

4.4.1. Установить в некоторое положение потенциометры R7–R10 и изме­рить прибором В7–16А их величину. Измерения производить при разомкнутом положении переключателя SA2 (положение 2).

4.4.2. Определить экспериментально угловой коэффициент и сравнить с рас­четным значением.

4.5. Подать на вход преобразователя формы напряжения (рис 5.8) напряже­ние треугольной формы, симметричное относительно нуля и амплитудой 5 В. Пронаблюдать выходное напряжение при различных амплитудах U_ВХ.

4.6. Подать на вход прецизионного амплитудного детектора (рис.5.9) сигна­лы различной формы и пронаблюдать на двулучевом осциллографе входные и выходные сигналы.

5. Оформление отчета и анализ полученных результатов

5.1. Согласно п. 4.1 дается краткое описание схем лабораторного макета. Выполняются схемы в соответствии с требованиями ГОСТа.

5.2. Производятся расчеты, предусмотренные разделами 3 и 4, сравниваются результаты экспериментов и теоретических расчетов.

5.3. Вычерчиваются диаграммы входных и выходных напряжений для всех схем с указанием их численных значений.

5.4. Объясняются полученные зависимости.
