Вопрос 96. Метрологические характеристики аналоговых уор и методы их определения.

Метрологические характеристики УОР определяются по их амплитудной и частотной характеристикам.

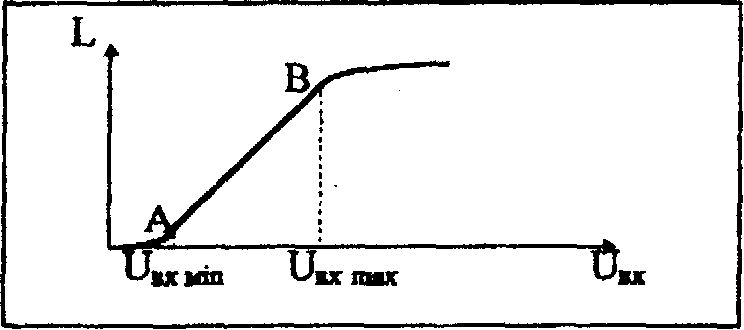

1. Амплитудная характеристика - график зависимости амплитуды записи L от напряжения на входе регистратора U_вх при постоянной частоте отображаемого или регистрируемого сигнала: L = f(U_вх) при v = const.

На амплитудной характеристике буквами отмечен линейный участок (АВ).

По амплитудной характеристике можно определить:

а) динамический диапазон m = U_{вх max} / U_{вх min},

б) чувствительность УОР на линейном участке АВ: g =ΔL /ΔU_вх.

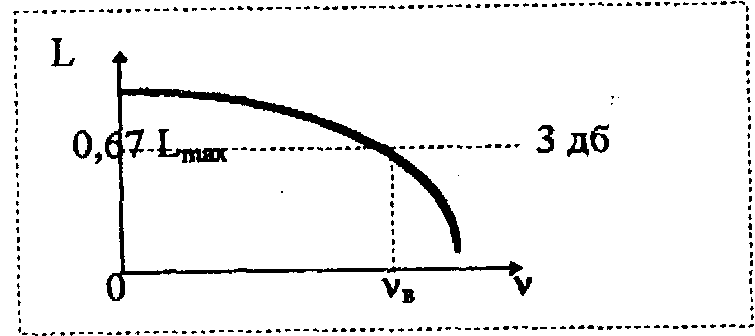

2. Частотная характеристика УОР - график зависимости ампли­туды записи L от частоты отображаемого или регистрируемого сигнала v при постоянном напряжении на входе УОР: L = f(v) при U_вх = const.

По частотной характеристике можно определить частотный диа­пазон УОР на уровне затухания 3 дб.

0-v_в - частотный диапазон.

Литература: лекции.

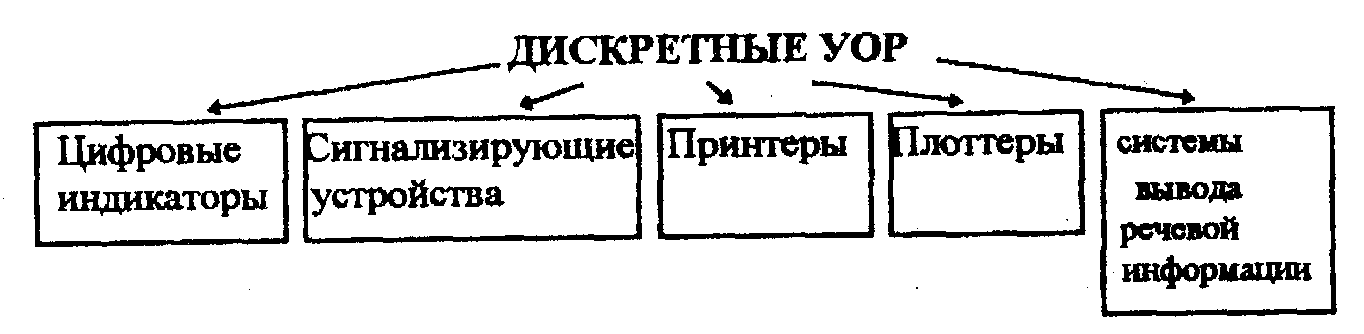

Вопрос 97. Дискретные уор. Классификация, устройство, принцип действия и метрологические характеристики различных уор.

Дискретные УОР поставляют информацию периодически и выдают информацию в обработанном виде.

Цифровые индикаторы: оптические, газоразрядные, электролюминесцентные, на жидких кристаллах:

1) оптические - проецируют знаки по волоконной оптике на матовый экран;

2) газоразрядные индикаторы - газонаполненный стеклянный баллон, имеющий один анод и множество катодов в виде цифр. При подаче напряжения между катодом и анодом в баллоне возникает га­зовый разряд, имеющий форму катода. Управляются специальными электронными схемами;

3) электролюминесцентные - цифры (знаки) образуются за счет высвечивания отдельных полосок или точечных знаков, набранных в виде матриц. Под действием приложенного напряжения происходит свечение люминофора. Цвет зависит от природы люминофора;

4) жидкокристаллические индикаторы - под действием электри­ческого поля происходит переориентация кристаллов, и они стано­вятся видимыми.

Сигнализирующие устройства: звуковые и световые. Они применяются для сигнализации о выходе контролируемого параметра за установленные пределы или о наличии аварийной ситуации.

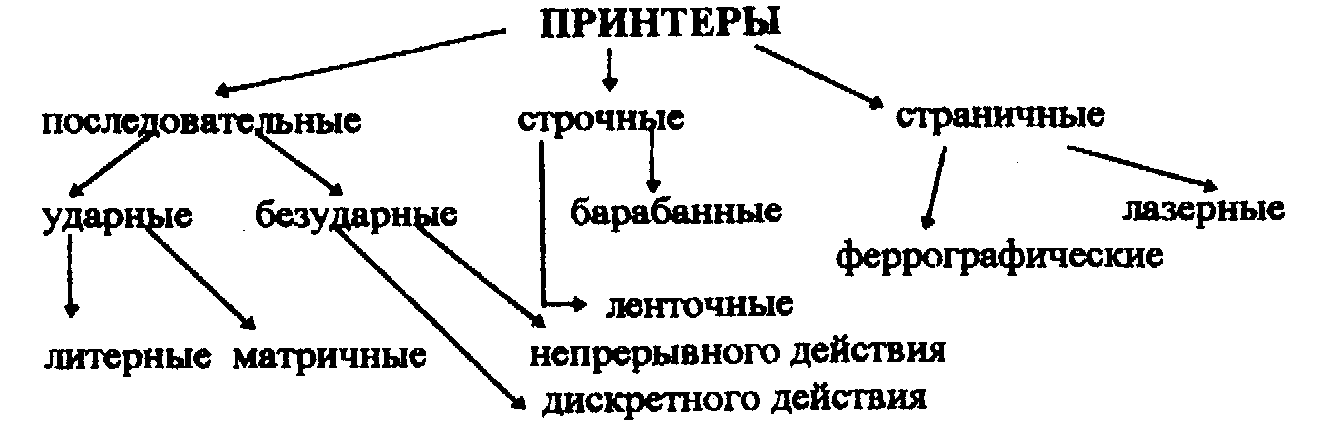

Принтеры.

Основные требования к принтерам: малые габариты, высокое качество печати, цветная печать, многообразие шрифтов, много ко­пий, низкая стоимость. Остановимся на устройстве некоторых принтеров:

а) литерные - электрические пишущие машинки, управляемые ЦВМ, например, «Консул» - 10 знаков в секунду;

6) матричные (мозаичные) - в них изображение формируется из множества точек, оставляемых ударами тупых иголочек по красящей ленте. Таких иголочек до 48 штук. Выводят алфавитно-цифровую и графическую информацию. Скорость вывода информации до 150 знаков в секунду;

в) пьезоэлектрические (дискретного действия) - переменное напряжение вызывает периодическое сжатие - расслабление пьезокристалла, что вызывает разрежение-сжатие в камере, и чернила при этом то засасываются, то выбрасываются на бумагу. Пишущий узел управляется ЦВМ. Скорость записи до 100 знаков в секунду;

г) принтеры непрерывного действия (струйные) - жидкая краска тонкой непрерывной струёй, фактически мелкими каплями, выдавли­вается из емкости в сторону бумаги. Летящие капельки отклоняются

электрическим полем, которое управляется с помощью ЦВМ. Скорость записи до 100 знаков в секунду.

Недостаток: необходимо время для высыхания краски после за­вершения печати;

д) ленточные принтеры - представляют собой быстро движущуюся ленту с литерными знаками. В устройстве имеются электромагнитные молоточки, при срабатывании которых через красящую ленту на бу­маге набирается строка. Далее бумага продергивается и набирается новая строка и т.д. Управляется с помощью ЦВМ. Скорость записи 20 - 25 строк/сек;

е) феррографические принтеры – имеют быстро вращающийся бара­бан с магнитным покрытием и ряд магнитных головок, на которые подается полезный сигнал. Барабан намагничивается. В местах на­магничивания осаждается магнитная краска, которая в дальнейшем прижимным роликом вдавливается в бумагу. При этом достигается высокое разрешение печати (до 70-90 точек на 1 мм) и высокая ско­рость печати (до 600 страниц в минуту).

Плоттеры (графопостроители): однокоординатные (барабанные) и двухкоординатные (планшетные).

В двухкоординатных плоттерах предусмотрено движение пишущего узла в двух координатах.

В однокоординатных плоттерах предусмотрено движение пишущего узла в одном направлении. Вторую координату задает бумага на барабане с возможностью возвратно-поступательного движения.

Системы вывода речевой информации. В компьютере имеется словарь. Из него выбираются слова и с помощью синтезаторов выдается речь.

Литература: лекция.
