Вопрос 78. Блок-схема диагностического прибора, работаю­щего в масштабе реального времени. Назначение отдельных блоков.

Масштаб реального времени - характеристика скорости обработ­ки информации, протекающей в темпе, обеспечивающем обслужива­ние некоторого внешнего процесса, не зависящего от вычислительной машины. Применительно к медицине - выдача обработанной инфор­мации со скоростью, необходимой для обслуживания лечебно-диагностического процесса. Именно так работают вычислительные машины на летательных аппаратах, космических кораблях. Так может быть и должна быть по­строена работа медицинского диагностического прибора.

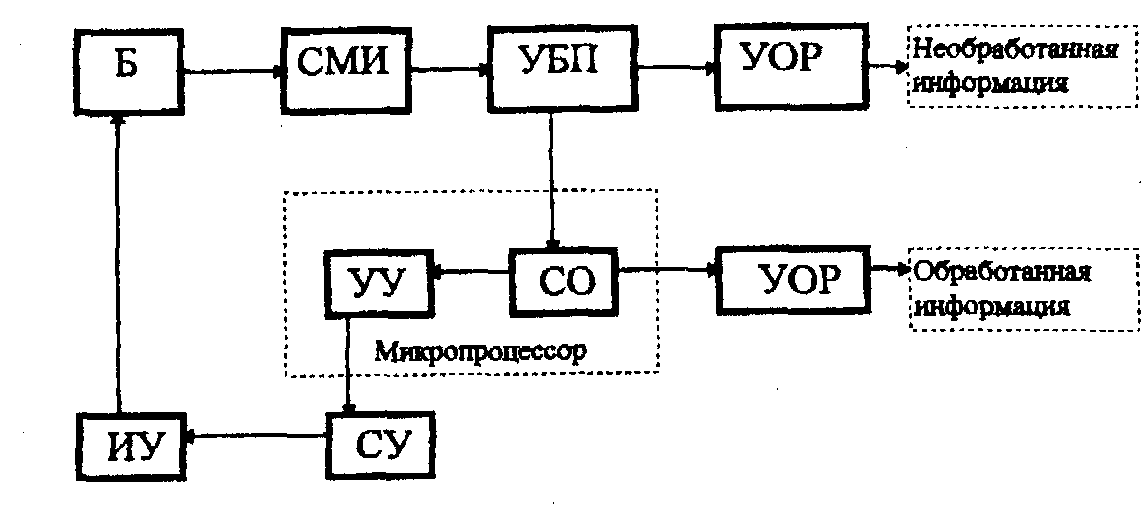

Рассмотрим блок-схему и принцип работы такого диагностическо­го прибора.

Б - больной;

СМИ - средства съёма медицинской информации;

УБП - усилитель биопотенциалов;

УОР - устройство отображения и регистрации информации;

СО - система обработки медицинской информации;

УУ - управляющее устройство;

СУ - сигнализирующее устройство;

ИУ - исполнительное устройство.

СО и УУ входят в состав микропроцессора. Микропроцессор - это специализированное вычислительное устройство, которое запо­минает информацию о больном, сравнивает ее с эталоном и ставящее вероятностный диагноз либо дающее функциональную характеристи­ку деятельности того или иного органа. Кроме того, микропроцессор может управлять работой сигнализирующего устройства, выдающего световой или звуковой сигнал при выходе регистрируемого параметра за угрожающие пределы, или работой исполнительного устройства, например, автоматического инъектора, который в автоматическом режиме может вводить тот или иной лекарственный препарат.

Литература: Ремизов А.Н., Медбиофизика,-1987, с.367-368; лек­ции.

Вопрос 79. Средства съёма медицинской информации. Клас­сификация, основные требования.

Любое медико-биологическое исследование связано с получением и регистрацией соответствующей информации. Для ее преобразова­ния в конечную форму и последующего анализа необходимо иметь целую совокупность устройств.

Первичный элемент этой совокупности - чувствительный элемент системы измерения, называемый устройством съема медико-биологической информации, непременно контактирует или взаимо­действует с исследуемым объектом. Остальные устройства обычно обособлены от объекта измерения и могут быть на значительном уда­лении от него.

В качестве средств съема медицинской информации при различ­ных исследованиях используются электроды и датчики. Они позво­ляют регистрировать электрические и неэлектрические сигналы от объекта исследования для дальнейшего их усиления, обработки и ре­гистрации.

Электродами называются проводники специальной формы, обеспе­чивающие контакт между кожей пациента и измерительным прибо­ром для отведения биопотенциалов. Они могут использоваться и для активного воздействия, например, при реографии.

Датчики - специальные устройства, преобразующие неэлектрический сигнал в электрический. Иногда их называют техническими рецепторами. Исходя из специфики применения и разнообразия реги­стрируемых параметров, к средствам съема медико-биологической информации предъявляются определенные требования:

• стабильность в работе;

• минимальное искажение сигнала;

• помехозащищенность;

• отсутствие побочного действия на организм;

• возможность стерилизации без изменения электрических пара­метров;

• минимальные габариты и стоимость.

Литература: Ремизов А.Н., Медбиофизика,-1987, с.368; лекции.
