Огнепреградители

Резервуары являются объектом повышенной пожарной опасности, поэтому они в обязательном порядке оснащаются огневыми предохранителями (рис. 5.6). В тех случаях, когда огневые предохранители не встроены в корпус клапанов, они устанавливаются между клапаном и монтажным патрубком резервуара. Принцип действия огневых предохранителей основан на том, что пламя или искра не способны проникнуть внутрь резервуара через отверстие малого сечения в условиях интенсивного кислорода.

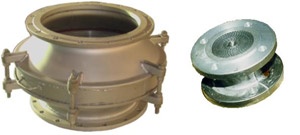

Рис. 5.6. Огнепреградитель

Сифонный кран

Кран сифонный (КС) (рис. 5.7) является комплектующим изделием вертикальных цилиндрических резервуаров (РВС) для хранения и раздачи нефти и нефтепродуктов. Предназначен для спуска подтоварной воды из резервуаров.

Рис. 5.7. Сифонный кран

Краны выпускаются трех исполнений: КС-50, КС-80 и КС-80СС. Кран КС-80СС выпускается для резервуаров с защитной стенкой.

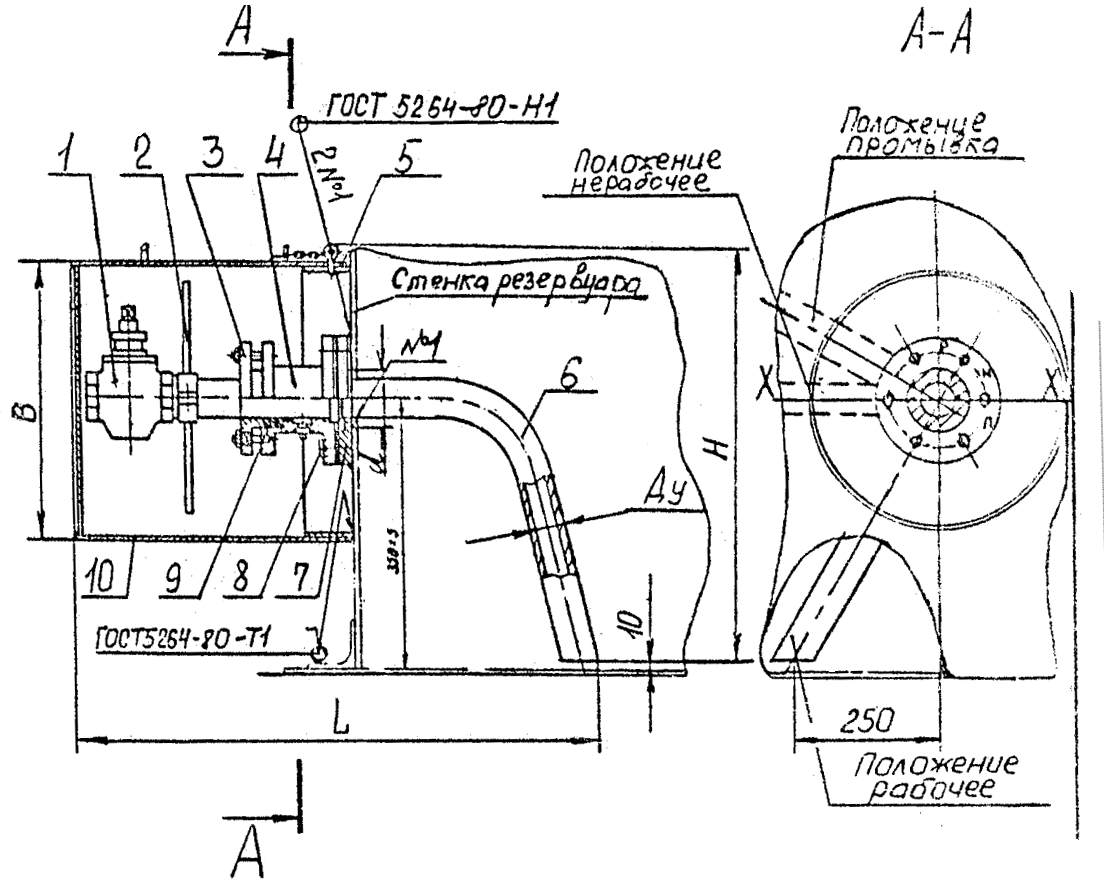

1 - кран проходной муфтовый, 2 - ручка, 3 -  втулка сальника, 4 - корпус сальника, 5 - кольцо кожуха, 6 - патрубок, 7 - фланец, 8 - болтовое соединение, 9 - кольцо уплотнительное, 10 – кожух.

Рисунок – Кран сифонный

Краны предназначены для эксплуатации в условиях района с умеренным, холодным и тропическим климатом. Климатическое исполнение У, УХЛ и Т категории размещения 1 по ГОСТ15150-68.

Пример условного обозначения крана сифонного с условным проходом 50 мм для поставки внутри страны и на экспорт в страны с умеренным климатом: КС-50 ТУ 3689-029-79167039-2006.

Кран состоит из крана проходного муфтового или задвижки клиновой, устанавливаемых на горизонтальном конце изогнутого патрубка, ручки для поворота патрубка в нужное положение, фланцев, привариваемых к наружным стенкам резервуара с предварительно вырезанным отверстием диаметром d в резервуаре.

Вентиляционный патрубок

Патрубок вентиляционный (ПВ) (рис. 5.8) является комплектующим изделием вертикальных цилиндрических резервуаров для хранения нефти, нефтепродуктов, масел и др. Выпускается шести типоразмеров: ПВ-150, ПВ-200, ПВ-250, ПВ-300, ПВ-350, ПВ-500. Предназначен для обеспечения приемораздаточных операций, вентиляции и исключения попадания посторонних предметов внутрь резервуаров с нефтепродуктами.

Рис. 5.8. Патрубки вентиляционные

Варианты климатических исполнений – для умеренного и холодного, умеренного или тропического климата, категория размещения 1 по ГОСТ15150-69. Патрубок вентиляционный состоит из трубы, в верхней части которой расположены окна, закрытые сеткой, закреплённой на трубе хомутами. Нижняя часть трубы заканчивается фланцем, предназначенным для закрепления его на монтажном патрубке резервуара.

Для защиты от прямого воздействия атмосферных осадков и механических повреждений сетки на трубе установлен колпак, закреплённый болтами. Установка патрубка на резервуар должна производиться на монтажный патрубок резервуара посредством болтового соединения.

Размеры условного прохода патрубков должны выбираться в зависимости от производительности насосов откачки-закачки продукта.
