Конструкции подогревателей

По конструкции подогреватели в зависимости от назначения делятся на подогреватели при сливе нефтепродуктов из ёмкостей, подогреватели при хранении в резервуарах и подогреватели трубопроводов.

Подогреватели при сливе нефтепродуктов различаются по способу подогрева и типу транспортной емкости.

Для подогрева в железнодорожных цистернах применяют следующие подогреватели:

1) подогреватели острым паром. По конструкции они представляют собой перфорированные трубчатые шланги, помещенные в толщу жидкости, пар поступает через отверстия в шлангах. Используются только для разогрева мазута, допускающего частичное обводнение;

2) подогреватели глухим паром. Подразделяются на переносные и стационарные. Переносные помещают в цистерну только на время разогрева, а по окончании их извлекают. Стационарные находятся внутри цистерны постоянно (рис. 5.2). Подогреватели изготавливают из дюралюминиевых труб; состоят из трех секций, помещаемых в цистерну поочередно.

Паровой подогреватель состоит из трех секций змеевиков – центральной 1 и двух боковых 2. В цистерну опускается вначале центральная секция, а затем заводятся боковые секции.

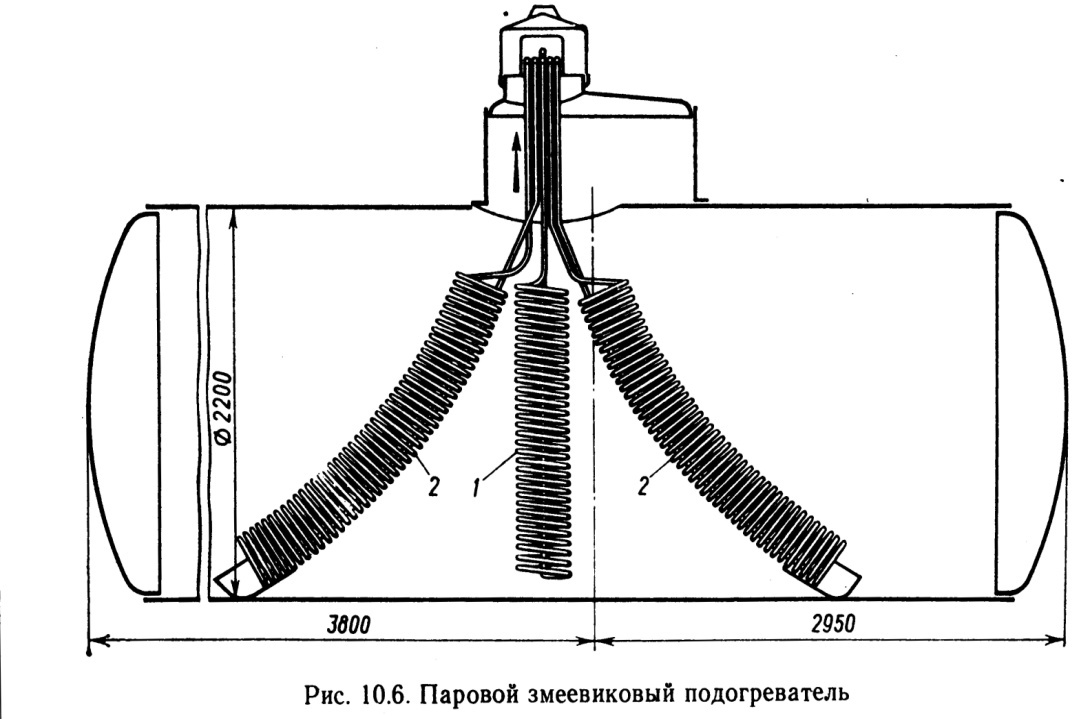

Рис. 5.2. Паровой змеевиковый подогреватель

Электрический подогрев применяют для снижения вязкости темных нефтепродуктов (мазута, масел). Общая мощность электронагревателей достигает 50 – 70 кВт.

Таблица 5.6

Типы нагревателей

Тип	ПЭ-1	ПЭ-2	ПЭ-3	ПЭ-4	ПЭ-5	ПЭ-6
Поверхность нагрева, м2	1,7	2,06	2,42	3,14	3,86	4,58

Наряду с общим подогревом всего нефтепродукта применяют и так называемый местный подогрев. Местные подогреватели следует располагать поблизости от приемных и раздаточных устройств.

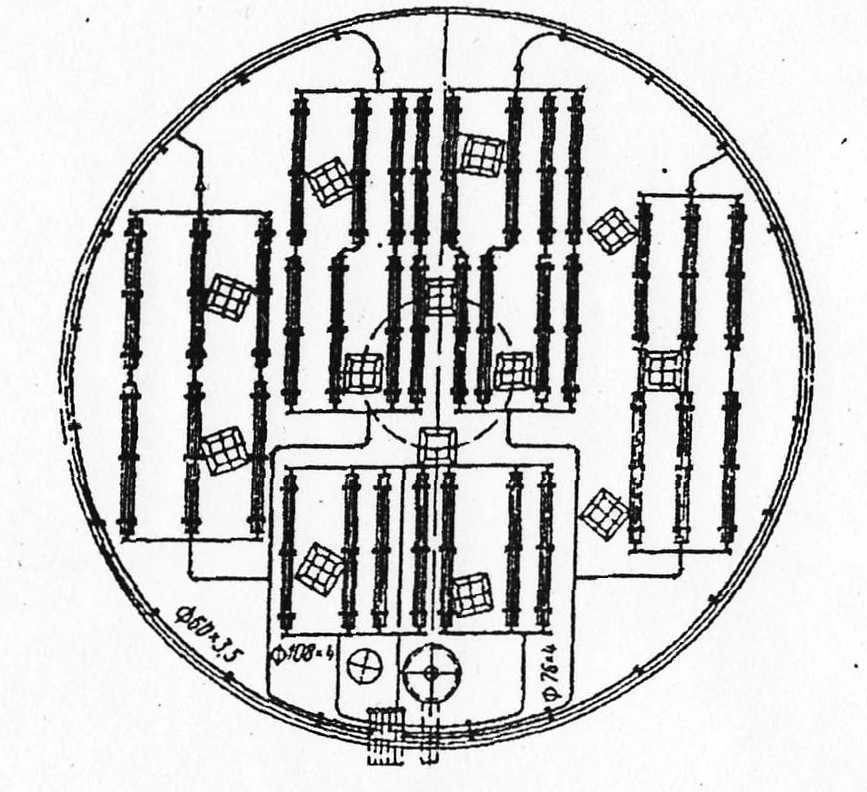

Рис. 5.3. Компоновка секционных подогревателей в резервуаре объёмом 5000 м³

При циркуляционном методе подогрева нефтепродукт собирается из нижней части резервуара и насосом прокачивается через внешний подогреватель-теплообменник. В этом случае внутри резервуара устанавливаются кольцевой подающий трубопровод и местный подогреватель у заборной трубы. Теплообменники располагают индивидуально у каждого резервуара.

В качестве электрических подогревателей применяют гибкие нагревательные элементы в виде отдельных блоков. Они представляют собой эластичную ленту, состоящую из медных и нихромовых проволок, сплетенных стеклонитью (рис. 5.4). Для придания влагостойкости ленту покрывают кремнеорганической резиной, которая служит также защитной электроизоляционной оболочкой. Ленту закрепляют на трубопроводе и покрывают снаружи слоем тепловой изоляции. Длина ленты зависит от количества последовательно соединенных блоков. Лента снабжена штепсельным разъемом для быстрого подключения к сети.

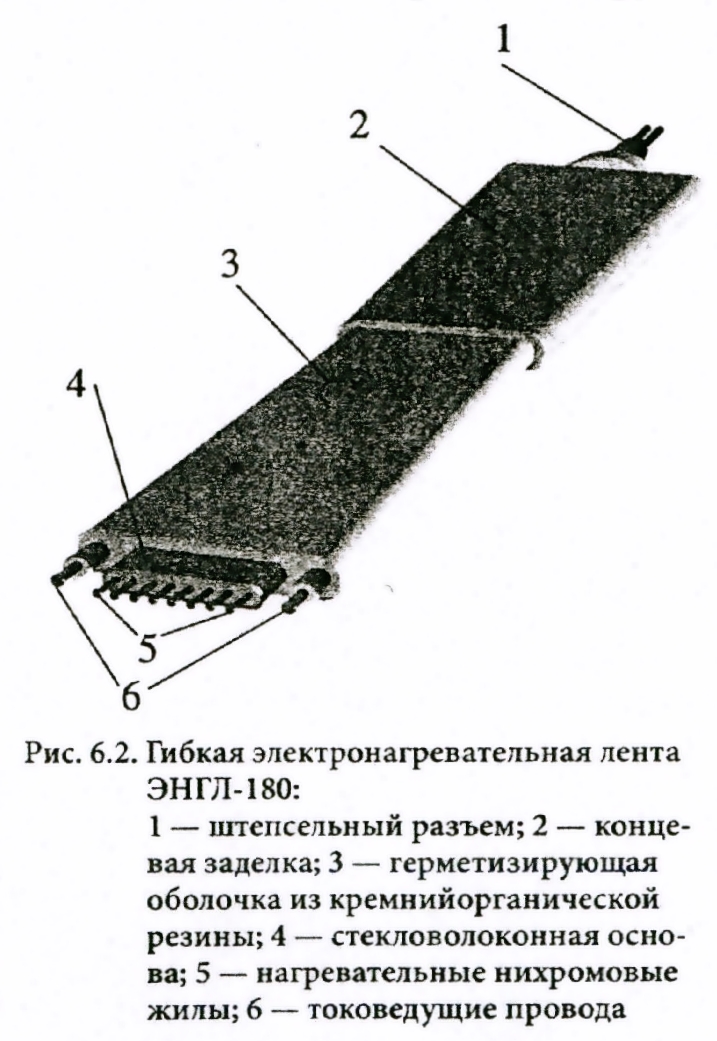

Рис. 5.4. Электронагревательная гибкая лента ЭНГЛ-180: 1 – штепсельный разъем; 2 – концевая заделка; 3 – герметизирующая оболочка из кремнеорганической резины; 4 – стекловолоконная основа; 5 – нагревательные нихромовые жилы; 6 – токоведущие провода

На рис. 5.5 показана схема подогрева стального резервуара при помощи гибких нагревательных элементов [18]. Данная схема применяется в основном для поддержания постоянной температуры нефтепродукта при снижении температуры окружающей среды.

Рис. 5.5. Устройство для электроподогрева стальных резервуаров: 1 – корпус резервуара; 2 – гибкий ленточный подогреватель; 3 – стальной уголок с изоляцией; 4 – контактные пластины; 5 – трансформатор

При расчете подогревателей определяют поверхность теп­лооб­мена, расход теплоносителя и конструктивные размеры по­догревателей. Для этого необходимо знать начальную и конечную температуру подогрева нефтепродукта, его массу или расход.
