Исходные данные

Линия электропередачи трехфазная четырехпроводная с заземленной нейтралью; фазное напряжение 220В. Сопротивлением заземления нейтрали пренебречь. Площадь подошвы ноги экспедитора S=0,0225м². Рукой он держался за дверцу автомобиля. Сопротивлением между контейнером и кабиной автомобиля пренебречь.

Вариант	Rh, Ом	rб, Ом	ρ, Омм
1	900	500	56
2	1000	72	120
3	890	63	7,5
4	950	110	21
5	740	53	4,7

R_h - сопротивление человека

r_б - сопротивление подошвы ботинка экспедитора

ρ - удельное сопротивление грунта

Указания к решению задачи

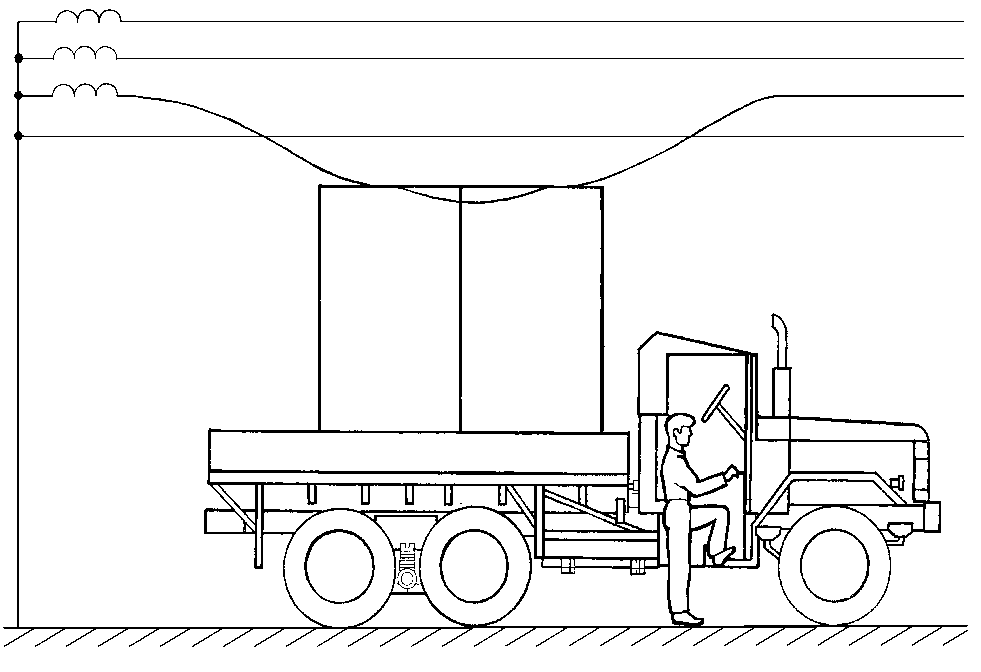

Схема для анализа ситуации

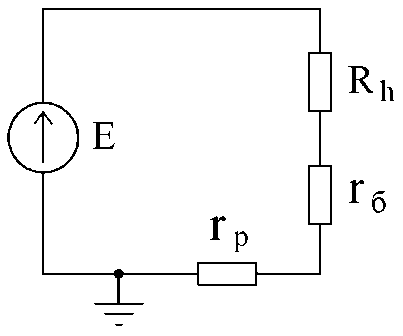

Эквивалентная схема

Здесь r_p – сопротивление растекания тока с подошвы ботинка, которая соприкасается с землей. Это сопротивление вычисляется по формуле:

,

где d – диаметр эквивалентного заземления равного по площади подошве ботинка.

Ток через человека вычисляется по формуле:

,

где Е – фазное напряжение линии.

Напряжение прикосновения:
